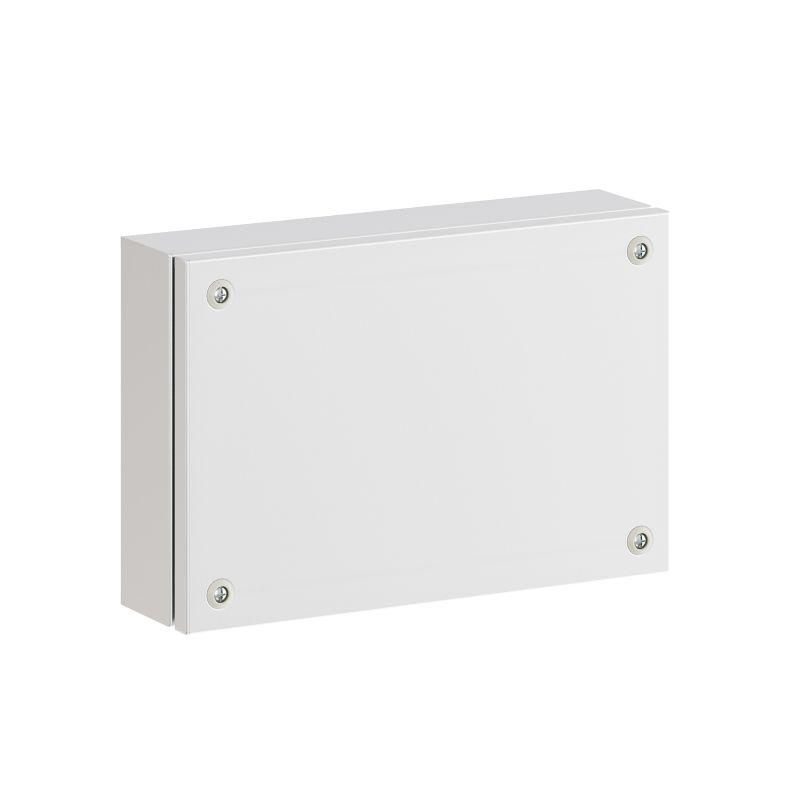

Корпус клеммный металлический SDE ВхШхГ 300x200x80 мм | R5SDE328 DKC ДКС

Корпус клеммный металлический ВхШхГ 300x200x80 мм DKC - надёжная герметичная коробка для монтажа клемм, коммутационных элементов и управляющих устройств в условиях открытых площадок и сложных сред. Бренд DKC и артикул r5sde328 обеспечивают совместимость с сериями RAM block, подходящими для промышленной автоматизации.

Назначение и область применения

Корпус клеммный металлический ВхШхГ 300x200x80 мм DKC предназначен для защиты электрических соединений, клеммных колодок, реле, модулей ввода/вывода и других компонентов управления. Подходит для установки в качестве распределительной коробки, пульта управления или малогабаритного щита автоматизации. Применяется на объектах с высокой запылённостью, влажностью или перепадами температур - например, на заводах, насосных станциях, участках внешнего освещения, железнодорожных путях и в системах АСУ ТП.

Технические характеристики

• Размеры: 300×200×80 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 - устойчив к сильным землетрясениям
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, с возможностью застекления и вентиляцией
• Задняя дверь: есть - позволяет доступ к тыльной стороне для кабельных вводов
• Крепление: навесное, настенное, напольное, на столб
• Возможность сборки в ряд: да - несколько корпусов можно соединить между собой
• Внутренняя монтажная панель: встроена - фиксирует оборудование на DIN-рейке или болтовым креплением

Совместимость и монтаж

Корпус клеммный металлический ВхШхГ 300x200x80 мм DKC совместим с любыми стандартными DIN-рейками и клеммами, соответствующими IEC 60715. Монтаж выполняется через предварительно подготовленные отверстия в боковых и нижних стенках. Для настенного крепления используйте анкерные болты M6; для установки на столб - хомуты с внутренним диаметром до 120 мм. Кабели заводятся через резьбовые вводы (не входят в комплект). Наличие вентилируемой и застекленной двери позволяет одновременно обеспечивать теплоотдачу и визуальный контроль состояния оборудования без вскрытия корпуса.

Безопасность и стандарты

Изделие соответствует требованиям EN 62208 (корпуса для электротехнических устройств), GOST R 51317.1 (климатические условия), а также нормам безопасности по защите от поражения током. Степень защиты IP66 и ударопрочность IK10 гарантируют безопасную работу даже при механическом воздействии или попадании воды под давлением. Сертифицирован для работы в зонах с повышенной взрывоопасностью (при соблюдении требований к заземлению и изоляции внутри).

Преимущества

• Высокая прочность благодаря стальной конструкции и толщине материала 1,2 мм
• Защита от пыли и воды - идеально для улицы, цехов с мойкой, парниковых комплексов
• Ударопрочность IK10 снижает риск повреждения при случайном контакте
• Возможность установки в любом положении: вертикально, горизонтально, на столбе или в стене
• Встроенная монтажная панель упрощает сборку и замену оборудования
• Система “соединяемый в ряд” позволяет создавать единые блоки управления без потери степени защиты
• Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам

Ограничения применения

• Не предназначено для установки в помещениях с постоянным воздействием открытого пламени или высоких температур выше +50C
• Не содержит кабельных вводов - необходимо докупать их отдельно (например, M20×1,5 или M25×1,5)
• Заземление в комплекте только без проводов - требуется самостоятельная прокладка медного провода сечением не менее 4 мм2
• Объём 4,8 литра ограничен - не подходит для крупногабаритных PLC или частотных преобразователей
• Застекленная дверь не является светопроницаемой для инфракрасного или ультрафиолетового излучения - не используется в оптических системах

Примеры использования

• Распределительная коробка для сигнализации и датчиков на территории автостоянки
• Щит управления насосной станцией на открытом воздухе
• Контрольный пункт для системы видеонаблюдения на улице
• Место установки реле времени и терморегулятора в теплице
• Сборка нескольких корпусов в ряд для центрального пункта управления на железной дороге

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно совпадать с выбранными фитингами
• Для долговечности в условиях солёного воздуха (возле моря) рекомендуется дополнительно обрабатывать места крепления антикоррозийной смазкой
• При использовании в холодном климате убедитесь, что внутри корпуса нет конденсата - используйте силиконовый герметик вокруг вводов
• Если корпус установлен на столбе, закрепите его двумя точками крепления - один хомут недостаточно против ветровой нагрузки
• При соединении нескольких корпусов в ряд используйте специальные переходники DKC для сохранения IP66 - обычные болты не обеспечивают герметичность
• Артикул r5sde328 совместим с другими изделиями серии RAM block - все компоненты имеют одинаковое крепление и размеры вводов
