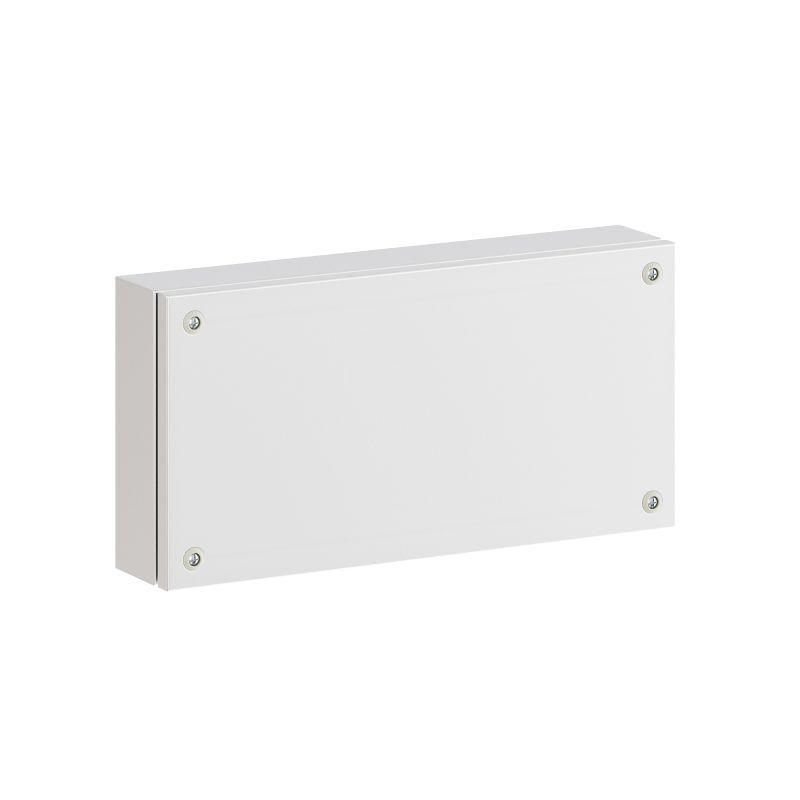

Корпус клеммный металлический SDE ВхШхГ 400x200x80 мм | R5SDE428 DKC ДКС

Корпус клеммный металлический ВхШхГ 400x200x80 мм DKC - надёжная герметичная коробка для монтажа клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или встроенных систем. Модель r5sde428 из серии RAM block обеспечивает высокую механическую прочность и защиту от внешних воздействий, подходящую для профессионального электромонтажа.

Назначение и область применения

Корпус клеммный металлический ВхШхГ 400x200x80 мм DKC предназначен для размещения коммуникационных элементов: клеммных колодок, реле, контакторов, модулей автоматики, индикаторов и других малогабаритных устройств. Подходит для создания распределительных щитов, пунктов управления и точек соединения проводов. Применяется в промышленности, энергетике, транспорте и на объектах ЖКХ - особенно там, где требуется защита от пыли, воды и физических повреждений.

Технические характеристики

• Размеры: 400×200×80 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Застекленная дверца - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверца - способствует естественному теплоотводу
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажной среде и на открытых площадках
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с замком
• С задней дверью: да - удобство доступа к тыльной стороне
• С монтажной панелью: да - возможность крепить оборудование внутри
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный металлический ВхШхГ 400x200x80 мм DKC совместим с любыми стандартными клеммами, DIN-рейками и миниатюрным оборудованием, соответствующим габаритам. Возможны следующие способы установки:

• Навесной - на вертикальную поверхность (стена, опора)
• Напольный - на плоскую основу с использованием кронштейнов
• На столбе - через предварительно подготовленные отверстия
• Встраивание в стену - требует подготовки ниши
• Выстраивание в ряд - несколько корпусов можно соединить между собой для формирования единой системы

Для монтажа используйте болты M6 или аналогичные крепёжные элементы. Отверстия для крепления уже выполнены в боковых и задних стенках. Кабели заводятся через входные отверстия с уплотнителями - они должны быть выбраны по диаметру провода (не указаны в спецификации, рекомендуется проверить перед заказом).

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для электрооборудования в сложных условиях. Соответствует нормам IEC 62208 (для корпусов распределительных устройств) и EN 60529 (защита IP66). Высокая степень ударопрочности IK10 гарантирует безопасность даже при случайном воздействии инструментами или предметами. Наличие заземляющих контактных пластин исключает риск возникновения потенциала на корпусе. Цвет RAL 7035 снижает нагрев от солнечного света, что важно для летней эксплуатации.

Преимущества

• Изготовлен из стали - долговечен, не деформируется под нагрузкой
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и коррозии
• Защита IP66+IK10 - идеален для улицы, сырых помещений, производственных зон
• Застекленная дверца - позволяет осмотреть оборудование без вскрытия
• Вентилируемая дверца - предотвращает перегрев при длительной работе
• Сейсмостойкость 9 баллов - подходит для регионов с повышенной сейсмической активностью
• Возможность настройки под нужды проекта - монтажная панель, крепление на столб, соединение в ряд

Ограничения применения

Не предназначается для установки в помещениях с постоянным воздействием агрессивных химикатов (например, кислот, растворителей). Не имеет встроенного терморегулирования - при экстремальных температурах (>+50C или <-50C) возможен выход из строя чувствительной электроники. Не содержит кабельных вводов - необходимо дополнительно закупать уплотнители под конкретный тип проводов. Размер 80 мм в глубину ограничен - не подходит для крупных преобразователей частоты или больших PLC-блоков.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на автостоянке
• Контрольный пункт для датчиков уровня жидкости в резервуаре
• Аппаратный ящик для реле и кнопок на конвейере
• Объединённая система из трёх корпусов r5sde428 в ряд - для комплексной автоматизации участка

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и выбранных кабельных вводов - корпус не комплектуется ими
• При установке на столб используйте антивандальные замки - модель рассчитана на работу в общественных местах
• Для работы в холодном климате убедитесь, что установленное оборудование допускает температуру ниже −40C
• При групповой установке нескольких корпусов соблюдайте минимальный интервал 5–10 см между ними для вентиляции
• Заземление выполняйте медным проводом сечением ≥6 мм2 - комплект заземления не включает сами провода
• Частые открывания дверцы не влияют на срок службы благодаря качественным петлям и уплотнителю
