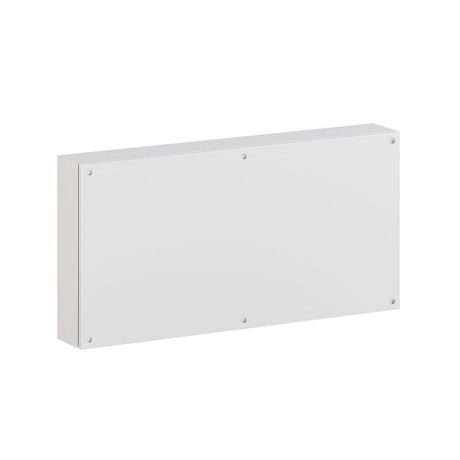

Корпус клеммный металлический SDE ВхШхГ 800x400x120 мм | R5SDE8412 DKC ДКС

Корпус клеммный металлический ВхШхГ 800x400x120 мм DKC - это прочная, герметичная сборка для защиты клемм, коммутационного оборудования и управляющих устройств в условиях открытых площадок и сложных климатических сред. Модель r5sde8412 от бренда DKC предназначена для надежной работы в промышленных системах, где важна защита от пыли, влаги и механических повреждений.

Назначение и область применения

Корпус клеммный металлический ВхШхГ 800x400x120 мм DKC используется как распределительная или соединительная коробка для клемм, реле, контакторов, модулей автоматизации и индикационных устройств. Подходит для установки в местах с высокими требованиями к защите: на улице, в цехах, на объектах энергетики, транспорта, водоснабжения и промышленной автоматизации. Благодаря наличию застекленной двери - удобен для визуального контроля состояния оборудования без вскрытия корпуса.

Технические характеристики

• Размеры: 800×400×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL7035 (серый)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, с возможностью застекления и вентиляции
• Задняя дверь: есть - позволяет доступ к тыльной стороне для кабельных вводов и монтажа
• Монтажная панель: встроена - фиксирует оборудование внутри корпуса
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный металлический ВхШхГ 800x400x120 мм DKC совместим с любым оборудованием, которое поместится в объеме 38,4 литра. Возможны следующие способы установки:

• Навесной - на стену или опорную конструкцию
• Напольный - на ровную поверхность с использованием основания
• На столб - через специальные кронштейны (в комплекте)
• Встраивание в стену - требует подготовки ниши
• Выстраивание в ряд - несколько корпусов можно соединить между собой для создания единой системы

Для монтажа используйте болты M6 или аналогичные крепежи. Кабели заводятся через предварительно просверленные отверстия в задней стенке и/или боковых панелях. Для герметизации применяйте кабельные вводы с соответствующим диаметром.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями IEC 62208 и EN 62208. Сертифицирован для работы в зонах с повышенным риском воздействия внешних факторов. Степень защиты IP66 и ударопрочность IK10 обеспечивают безопасность персонала и целостность внутреннего оборудования даже при аварийных ситуациях. Наличие заземления в комплекте позволяет обеспечить электробезопасность при работе с токоведущими частями.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и порошковому покрытию
• Защита от пыли и воды - идеально для уличной эксплуатации
• Возможность одновременного доступа к оборудованию через стекло и вентиляционные отверстия
• Гибкость монтажа - подходит для любого типа установки
• Сейсмостойкость - подходит для регионов с активной сейсмической деятельностью
• Долговечность - срок службы более 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не гарантирует герметичность при длительном подтоплении
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами
• Отсутствие встроенного освещения - при необходимости требуется внешнее решение
• Комплект заземления не содержит провода - необходимо приобрести самостоятельно

Примеры использования

• Распределительный щит на улице для подключения насосов и датчиков в системе водоснабжения
• Пульт управления конвейера на пищевом производстве
• Корпус для PLC и реле в тепловом пункте
• Аппаратура связи и сигнализации на железнодорожной платформе
• Объединённая система из нескольких корпусов r5sde8412 для распределения питания на промплощадке

Практические советы

• Перед монтажом проверьте, что внутренний объем 38,4 л достаточен для всех установленных элементов - учтите габариты реле, клеммников и кабелей
• Используйте кабельные вводы с уплотнением IP66, чтобы сохранить степень защиты
• При установке на столб или стену - закрепляйте корпус минимум в трёх точках для равномерного распределения нагрузки
• При настенной установке - оставьте свободное пространство перед дверцей (минимум 600 мм) для обслуживания
• При соединении корпусов в ряд - используйте только оригинальные соединители DKC, чтобы не нарушить герметичность
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - особенно после зимних периодов
