Корпус сварной навесной ST с М/П ВхШхГ 800 x 300 | R5ST0883 DKC ДКС

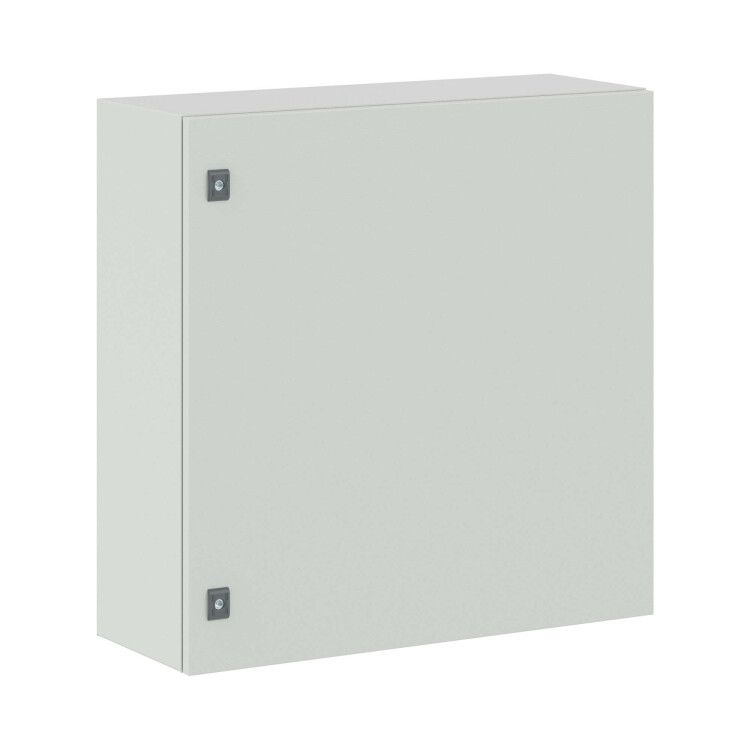

Корпус навесной сварной ST с монтажной платой 800x800x300 мм IP65-IP66 IK10 от DKC (ДКС), артикул r5st0883, предназначен для установки электрооборудования в условиях повышенной запылённости, влажности и внешних воздействий. Серия RAM block обеспечивает надёжную защиту за счёт прочного сварного корпуса и встроенной монтажной платы.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 800x800x300 мм IP65-IP66 IK10 используется для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и другого оборудования управления. Подходит для установки на улице, в цехах, на производственных площадках, в насосных станциях, на объектах ЖКХ и энергетики. Благодаря высокой степени защиты и ударостойкости, корпус ST применяется там, где возможны физические воздействия - например, на промышленных участках с движущимся оборудованием или в зонах с риском случайных ударов.

Технические характеристики

• Габариты: 800×800×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65–IP66 (полная защита от пыли; защита от струй воды и временного погружения)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж - эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковая краска, серый цвет
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Защита от влаги: загнутые кромки корпуса препятствуют проникновению воды и мусора
• Герметизация: внутренняя сторона двери имеет слой вспененного полиуретана
• Вентиляция: дверь вентилируемая - обеспечивает естественную циркуляцию воздуха
• Стекло: дверь застеклена - позволяет визуально контролировать состояние оборудования без открывания
• Крепление: возможность крепления на столб или стену
• Соединяемость: можно соединять несколько корпусов в ряд
• Монтаж: совместим с метрическими креплениями (M4–M10)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 800x800x300 мм IP65-IP66 IK10 рассчитан на навесной монтаж. Для установки используются кронштейны или болты через отверстия в боковых стенках. Возможна фиксация на трубчатых опорах - подходит для уличных щитов. Монтажная плата уже установлена и имеет перфорацию под стандартные DIN-рейки и метрические крепления. Убедитесь, что место монтажа выдерживает вес корпуса с нагрузкой - полный вес с оборудованием до 80 кг. Соединение нескольких корпусов в ряд возможно при использовании комплектующих от DKC - требуется согласование с технической документацией.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждена испытаниями по EN 62262. Порошковое покрытие устойчиво к УФ-излучению и химическим веществам, применяемым в промышленной среде. Все материалы не поддерживают горение и не выделяют токсичных паров при нормальных температурных режимах.

Преимущества

• Высокая жесткость конструкции - сварной корпус не деформируется под нагрузкой
• Двойная система герметизации: загиб кромки + полиуретановый уплотнитель - обеспечивают стабильную IP65–IP66
• Монтажная плата из толстой оцинкованной стали снижает риск прогиба при установке тяжёлого оборудования
• Застеклённая и вентилируемая дверь сочетает контроль и теплоотвод - не требует принудительной вентиляции в большинстве условий
• Два замка повышают безопасность - исключает случайное открытие
• Серия RAM block проектировалась специально для агрессивных сред - долгий срок службы без обслуживания

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP66 допускает лишь временное воздействие струй или брызг
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щёлочи) - порошковое покрытие не устойчиво к длительному воздействию
• При установке на столб необходимо учитывать ветровую нагрузку - максимальная площадь передней грани 0,64 м²
• Температурный диапазон эксплуатации не указан - не следует использовать ниже –30C и выше +60C без проверки совместимости с установленным оборудованием
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Уличный щит управления насосной станцией - защита от дождя, пыли и удара льдинами
• Щит автоматики на конвейере в пищевой промышленности - легко моется, не собирает пыль
• Распределительный щит на автостоянке - устойчив к механическим повреждениям от телег и инструментов
• Шкаф управления освещением в тоннеле - застеклённая дверь позволяет проверить работу светильников без доступа
• Аппаратный щит на тепловой станции - монтажная плата выдерживает тяжёлые термореле и преобразователи частоты

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были закрыты заглушками - иначе нарушается IP65–IP66
• Используйте только метрические крепления M4–M10 - импульсные крепления типа “винт-гайка” не подходят
• При установке на столб - используйте антивандальные кронштейны и фиксируйте корпус снизу
• При необходимости увеличения вентиляции - не перекрывайте вентиляционные решётки на двери
• При сборке внутри корпуса - не затягивайте болты монтажной платы слишком сильно - это может вызвать деформацию оцинкованного листа
• Для длительной эксплуатации - периодически проверяйте состояние уплотнителей и замков - особенно после зимнего периода
