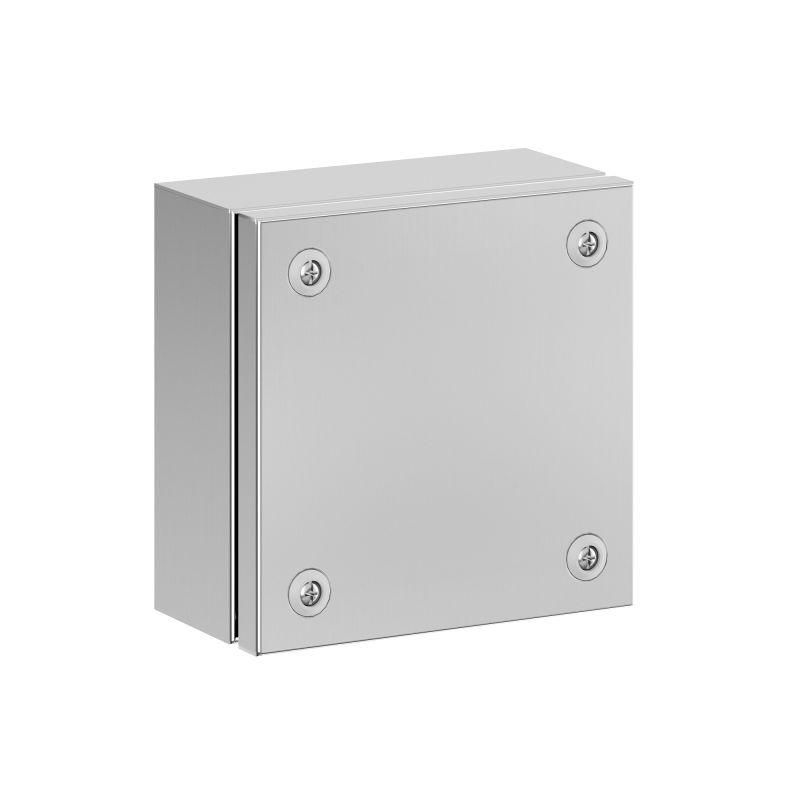

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x80 мм | R5SDI118-304 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x80 мм, DKC - герметичный металлический корпус для защиты клеммных соединений в агрессивных условиях: на открытом воздухе, вблизи морского побережья, на промышленных объектах с повышенной влажностью или химическими воздействиями. Артикул r5sdi118-304 соответствует серии RAM block и предназначен для надежного монтажа в сложных средах.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x80 мм, DKC используется для защиты электрических соединений в условиях, где обычные пластиковые или оцинкованные корпуса быстро corrodeют. Подходит для установки на улице, в цехах с агрессивными парями, на морских терминалах, в пищевой и химической промышленности, на насосных станциях и в системах автоматизации, работающих в сыром или соленом воздухе.

Технические характеристики

• Размеры: 150×150×80 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI 304 (1.4301), толщина 1,2 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Застекленная дверь с возможностью вентиляции - позволяет контролировать состояние внутри без вскрытия
• Сейсмостойкость: 9 баллов по шкале MSK-64 - устойчив к сильным землетрясениям
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и солевого тумана
• Группа горючести: НГ - материал не поддерживает горение
• Тип поверхности: необработанная - сохраняет естественную структуру нержавеющей стали
• Цвет: натуральный цвет нержавеющей стали
• Количество дверей: одна, с замком
• С задней дверью: да - обеспечивает доступ к тыльной стороне для кабельных вводов
• С монтажной панелью: да - внутренняя панель для фиксации клемм и оборудования
• Способ монтажа: навесной, настенный, на столбе, напольный
• Возможность соединения в ряд: да - несколько корпусов можно смонтировать рядом без потери герметичности

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x80 мм, DKC совместим с любыми стандартными клеммами и распределительными устройствами, которые поместятся в габаритах 150×150×80 мм. Монтажная панель имеет стандартные отверстия под DIN-рейку. Для кабельных вводов предусмотрены предварительно подготовленные отверстия в задней стенке и боковых поверхностях - их можно рассверливать под нужный диаметр. Уплотнитель крышки - литой вспененный силикон, обеспечивающий долговечную герметичность даже после многократного открывания. Крепление осуществляется через четыре угловых отверстия в основании корпуса. Для установки на столб или стену используйте болты M6. Обратите внимание: корпус не содержит провода заземления - их необходимо подключить самостоятельно.

Безопасность и стандарты

Корпус соответствует требованиям IEC 60529 (IP66), IEC 62262 (IK10) и EN 50014 для работы во взрывоопасных зонах. Климатические классы УХЛ1, ОМ2, ОМ3 подтверждают соответствие ГОСТ 15150. Горючесть НГ соответствует нормам безопасности для промышленных объектов. Применение нержавеющей стали AISI 304 исключает риск коррозии, что снижает вероятность аварий из-за повреждения корпуса.

Преимущества

• Высокая устойчивость к коррозии - идеально для морского климата и химических сред
• Жесткая конструкция из толстой стали (1,2 мм) - выдерживает механические нагрузки и вандализм
• Защита IP66 и IK10 - надежна даже в экстремальных погодных условиях
• Возможность настенного, напольного и столбового монтажа - гибкость установки
• Застекленная дверь - возможность визуального контроля без вскрытия
• Сейсмостойкость 9 баллов - безопасна в сейсмоопасных регионах
• Соединение в ряд - удобно для масштабирования систем

Ограничения применения

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x80 мм, DKC не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении. Также он не имеет встроенных средств вентиляции или нагрева - при перегреве внутри требуется внешнее решение. Не рекомендуется использовать в средах с концентрацией хлора выше 200 ppm - возможно точечное питтинговое корродирование. Размеры корпуса ограничивают количество установленного оборудования - не подходит для крупных распределительных щитов.

Примеры использования

• Электрооборудование на причалах и портовых терминалах
• Щиты управления насосными станциями в канализационных коллекторах
• Клеммные коробки на фасадах зданий в прибрежных городах
• Автоматизация производства в пищевых и фармацевтических цехах с частой мойкой
• Системы освещения и сигнализации на трассах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный запас длины - корпус не предусматривает внутреннего перемещения проводов
• Используйте кабельные вводы с уплотнением, подходящие по диаметру к отверстиям - это сохранит степень защиты IP66
• При установке на столб или стену обязательно выполните заземление корпуса медным проводником минимум 6 мм2
• Чистите корпус периодически мягкой тканью - грязь и соль могут накапливаться на необработанной поверхности
• Артикул r5sdi118-304 совместим с другими изделиями серии RAM block - можно комбинировать с аналогичными корпусами одного типа
• Не применяйте растворители или абразивные средства для очистки - они могут повредить пассивный слой нержавеющей стали
