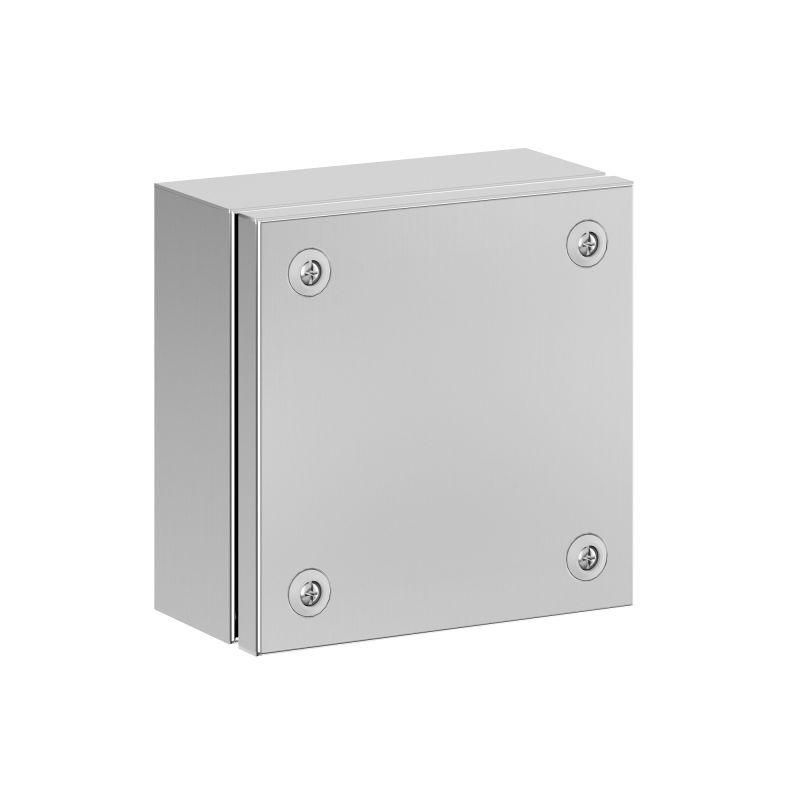

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 150x150x80 мм | R5SDI118-316 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 150x150x80 мм, серия DKC - герметичный металлический кожух для защиты клеммных соединений в агрессивных условиях. Бренд DKC предлагает эту модель как надёжное решение для внешних и промышленных объектов, где важна коррозионная стойкость и механическая прочность. Артикул r5sdi118-316 соответствует габаритам 150x150x80 мм.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 150x150x80 мм, серия DKC предназначен для защиты электрических соединений в условиях повышенной влажности, воздействия солёного тумана, химических аэрозолей и загрязнённого воздуха. Подходит для установки на открытом воздухе, в морских портах, на химических заводах, в пищевой промышленности, на очистных сооружениях и других местах с агрессивной средой.

Технические характеристики

• Материал: нержавеющая сталь AISI 316 (1.4401), толщина 1,2 мм - обеспечивает высокую стойкость к коррозии даже в морской среде
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергий до 20 Дж (эквивалент 2 кг, падающего с 1 метра)
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и солёного тумана
• Группа горючести: НГ - материал не поддерживает горение
• Размеры: 150×150×80 мм (высота × ширина × глубина)
• Количество дверей: одна, с возможностью застекления и вентиляции
• Поверхность: необработанная - матовая, без покрытия, сохраняет естественную структуру стали
• Цвет: натуральный цвет нержавеющей стали
• Комплектация: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 150x150x80 мм, серия DKC имеет универсальные варианты крепления:

• Навесной монтаж - на стену, опору или столб
• Настенная установка - через предварительно просверленные отверстия
• Напольная установка - возможно фиксирование на основание с помощью болтов
• Установка в стену - требует подготовки ниши подходящего размера
• Возможность соединения в ряд - несколько корпусов можно смонтировать рядом для компактного размещения нескольких точек соединения

На задней стенке предусмотрена монтажная панель для крепления DIN-рейки или клеммных планок. Для доступа к внутренним элементам используется одна дверь с двойным уплотнением: литой вспененный силикон обеспечивает долговечную герметичность. Стекло в двери позволяет визуально контролировать состояние контактов без вскрытия корпуса.

Безопасность и стандарты

• IP66 - соответствие IEC 60529
• IK10 - соответствие IEC 62262
• Сейсмостойкость 9 баллов - проверено по методике MSK-64
• Климатические классы УХЛ1, ОМ2, ОМ3 - согласно ГОСТ 15150
• Горючесть НГ - соответствует требованиям пожарной безопасности для электрооборудования

Преимущества

• АISI 316 - самая стойкая к коррозии марка нержавеющей стали среди применяемых в промышленности; лучше, чем AISI 304, в средах с хлоридами
• Вспененный силиконовый уплотнитель - не трескается при перепадах температур, не теряет эластичность в течение десятилетий
• IK10 и сейсмостойкость - обеспечивают безопасность в районах с частыми ветрами, землетрясениями или риском механических повреждений
• Застеклённая и вентилируемая дверь - одновременно даёт контроль и снижает риск конденсата внутри
• Наличие заземления в комплекте - упрощает монтаж системы защитного заземления

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP68
• Не рекомендован для установки в зонах с прямым воздействием пламени или расплавленных материалов
• Необходимо соблюдать минимальный радиус изгиба кабеля при входе/выходе - слишком жёсткие кабели могут повредить уплотнители
• При использовании в очень холодном климате (<−40C) следует проверить совместимость используемых кабелей и изоляционных материалов
• Срок службы зависит от условий эксплуатации - в крайне агрессивных средах требуется периодический осмотр уплотнителей

Примеры использования

• Электрооборудование на причалах и морских платформах - защита от солёного тумана
• Клеммы управления насосными станциями в канализационных колодцах
• Распределительные щиты на химзаводах, где есть пары кислот и щелочей
• Автономные пункты питания для систем видеонаблюдения на открытых территориях
• Щиты автоматизации на пищевых производствах с частыми мойками высоким давлением

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с вашими крепёжными элементами
• Используйте только кабельные вводы с соответствующей степенью защиты IP66 - иначе нарушится герметичность
• При установке в стену учтите толщину стены и необходимость вывода кабелей - корпус глубиной 80 мм требует минимум 100–120 мм свободного пространства
• При многократном открывании двери следите за состоянием силикона - при появлении микротрещин замените уплотнитель
• Для удобства обслуживания выбирайте место с достаточным доступом - корпус нельзя вскрыть без откручивания одной двери
• Артикул r5sdi118-316 совместим с другими изделиями серии DKC - можно использовать одинаковые крепления и аксессуары
