Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 200x200x80 мм | R5SDI228-316 DKC ДКС

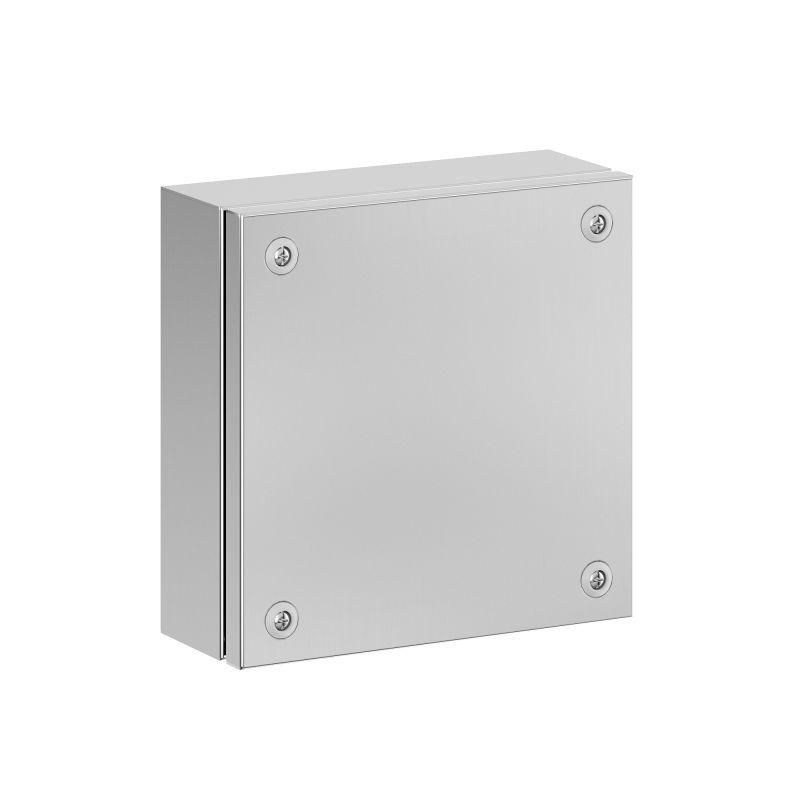

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 200x200x80 мм, серия DKC - герметичный металлический корпус для защиты клеммных соединений в агрессивных условиях: на открытом воздухе, вблизи морского побережья, на химических производствах. Бренд DKC обеспечивает надежную защиту для оборудования, работающего в сложных климатических зонах.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 200x200x80 мм, серия DKC предназначен для установки внутри или снаружи зданий там, где есть риск коррозии, повышенной влажности, воздействия солевых осадков или химикатов. Подходит для защиты распределительных коробок, клеммных колодок, устройств управления и автоматики в таких сферах:

• морские порты и причальные сооружения
• водоочистные станции и канализационные насосные станции
• пищевые и фармацевтические производства
• нефтегазовые объекты и химические заводы
• промышленные площадки с частыми мойками и паровой очисткой

Технические характеристики

• Размеры: 200×200×80 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI 316 (1.4401), толщина 1,2 мм
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающий с 40 см)
• Застекленная дверь - позволяет визуально контролировать состояние внутренних элементов без вскрытия
• Вентилируемая дверь - снижает риск конденсации внутри корпуса
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +60C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: НГ - материал не поддерживает горение
• Поверхность: необработанная - сохраняет естественную структуру нержавеющей стали
• Цвет: натуральный цвет нержавеющей стали
• Количество дверей: одна, с замком
• С задней дверью: да - удобно для доступа к кабелям сзади
• Соединяемый в ряд: да - можно монтировать несколько корпусов рядом без зазора
• Комплект поставки: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 200x200x80 мм, серия DKC совместим с любыми типами клеммных колодок и модульных устройств, которые поместятся в объеме 3,2 литра. Монтаж возможен несколькими способами:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб или опору - с помощью кронштейнов (не входят в комплект)
• На полу - с использованием базового основания (при необходимости)
• В нишу стены - благодаря плоской форме и отсутствию выступов

Уплотнитель крышки - литой вспененный силикон, обеспечивает долговечную герметичность даже после многократного открывания. Для монтажа используйте болты M6 или аналогичные крепежи, соответствующие толщине материала стены/опоры. Обратите внимание: посадочные отверстия не имеют резьбы - требуется самонарезание или использование гаек.

Безопасность и стандарты

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 200x200x80 мм, серия DKC соответствует требованиям IEC 62208 (корпуса для электрооборудования) и EN 60529 (классификация степеней защиты). Сертифицирован для работы в зонах с взрывоопасными газами и пылью (по классификации Ex zoned). Материал AISI 316 не содержит свинца и других токсичных примесей, безопасен для пищевой и медицинской промышленности.

Преимущества

• Высокая коррозионная стойкость - AISI 316 устойчив к хлоридам, кислотам и морскому туману, лучше обычной нержавейки AISI 304
• Защита от внешнего воздействия - IP66 и IK10 обеспечивают работу в экстремальных условиях
• Визуальный контроль - застекленная дверь исключает необходимость постоянного вскрытия
• Эргономика - вентилируемая дверь минимизирует образование конденсата
• Гибкая установка - подходит для всех типов поверхностей: вертикальных, горизонтальных, на столбах
• Модульность - возможность выстраивания нескольких корпусов в один ряд без потери герметичности

Ограничения применения

• Не предназначен для длительного погружения в жидкости - IP66 не равен IP68
• Не имеет встроенных термостатов или систем охлаждения - при высоких тепловых нагрузках требует дополнительной вентиляции
• Не рекомендован для установки в местах с постоянным механическим воздействием (например, в зонах движения тяжелой техники без дополнительной защиты)
• Комплект заземления не включает провода - необходимо приобрести их отдельно
• Необработанная поверхность может иметь микроскопические царапины - не подходит для применений с жесткими эстетическими требованиями

Примеры использования

• Клеммы управления насосами на береговой насосной станции в Черном море
• Распределительная коробка для сигнализации на платформе нефтяного бура
• Корпус для входных кабелей системы автоматизации на заводе по переработке морепродуктов
• Щит управления датчиками уровня воды в канализационном коллекторе
• Обвязка клемм для питания светильников на причальной зоне порта

Практические советы

• Перед монтажом проверьте, что внутренние устройства не выходят за границы корпуса по ширине и глубине - максимальная глубина 80 мм
• Используйте кабельные вводы с резиновыми уплотнителями - они совместимы с толщиной стенки корпуса
• Для заземления подберите медный провод сечением не менее 6 мм2 и закрепите его к контактному болту на внутренней стенке
• Чистить корпус следует мягкой тряпкой и водой - запрещено использовать абразивы, кислоты и растворители на основе хлора
• При установке в ряд соблюдайте минимальный шаг между корпусами - 1–2 мм для свободного доступа к дверям
• Артикул r5sdi228-316 - единственный вариант этого размера в серии DKC; другие размеры в серии отличаются по габаритам и не являются взаимозаменяемыми
