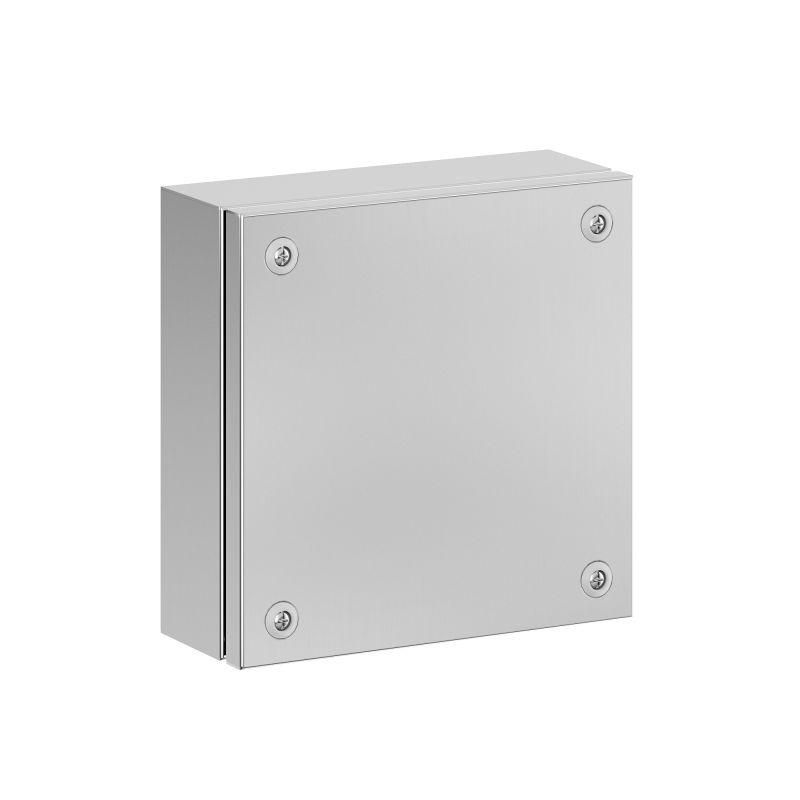

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 200x200x80 мм | R5SDI228-304 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 200x200x80 мм, серия DKC - герметичный металлический корпус для защиты клеммных соединений в агрессивных условиях: на открытом воздухе, вблизи морского побережья, на промышленных объектах с повышенной влажностью и химическими воздействиями. Артикул r5sdi228-304 соответствует серии DKC и предназначен для надежного монтажа в сложных средах.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 200x200x80 мм, серия DKC используется для защиты электрических соединений в условиях, где обычные пластиковые корпуса недостаточно прочны или устойчивы к коррозии. Подходит для установки на улице, в цехах с агрессивными парями, на судах, в водопроводных насосных станциях, на нефтегазовых объектах и в других местах с высокой влажностью, солевым туманом или химическими загрязнениями.

Технические характеристики

• Размеры: 200×200×80 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI 304 (1.4301), толщина 1,2 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Застекленная дверца - позволяет визуально контролировать состояние внутренних элементов без вскрытия
• Вентилируемая дверца - обеспечивает естественную циркуляцию воздуха внутри корпуса
• Сейсмостойкость: 9 баллов по шкале MSK-64 - подходит для сейсмоопасных регионов
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: НГ - материал не поддерживает горение
• Поверхность: необработанная - сохраняет натуральный вид нержавеющей стали, без покрытия
• Цвет: металл - цвет корпуса соответствует натуральному оттенку AISI 304
• Количество дверей: одна, с замком
• С задней дверью: да - доступ к кабелям с тыльной стороны
• Монтажная панель: есть - возможность фиксации клеммных планок и оборудования внутри
• Комплект поставки: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 200x200x80 мм, серия DKC совместим с любыми стандартными клеммниками и распределительными устройствами, которые поместятся в объеме 3,2 литра. Монтаж возможен:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб - с использованием кронштейнов (не входят в комплект)
• На полу - с помощью опорных площадок (при необходимости)
• Встроенно - в стенную нишу (требуется подготовка проема)
• В ряд - несколько корпусов можно соединить между собой для создания единой системы

Посадочные отверстия рассчитаны под стандартные болты M6–M8. Для герметичности используйте только оригинальный литой уплотнитель из вспененного силикона - он уже установлен на крышке.

Безопасность и стандарты

• IP66 - соответствие IEC 60529
• IK10 - соответствие IEC 62262
• Сейсмостойкость 9 баллов - согласно MSK-64
• Климатические классы УХЛ1, ОМ2, ОМ3 - по ГОСТ 15150
• НГ - не поддерживает горение - по ГОСТ 12.1.044

Корпус не содержит свинца, галогенов и других запрещенных материалов - соответствует RoHS.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - долгий срок службы даже в морском климате
• Жесткая конструкция - выдерживает механические нагрузки, включая удары и вибрации
• Защита от внешнего воздействия - IP66 и IK10 обеспечивают надежность в экстремальных условиях
• Возможность визуального контроля - застекленная дверца снижает необходимость частого вскрытия
• Эргономичный дизайн - удобный доступ ко всем сторонам корпуса, включая заднюю панель
• Готов к установке - все крепежные элементы и заземление в комплекте (проводов нет - их прокладывают самостоятельно)

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Не рекомендован для установки в зонах с прямым контактом с открытым пламенем или высокотемпературным оборудованием - хотя материал НГ, сам корпус не термостойкий выше +50C длительно
• Не имеет встроенного охлаждения - при больших тепловыделениях требуется принудительная вентиляция
• Не подходит для установки в помещениях с взрывоопасной средой - не является взрывозащищённым (Ex-область)
• Необходимо соблюдать минимальный радиус изгиба кабелей при входе/выходе - острые углы повредят изоляцию

Примеры использования

• Клеммные коробки на причалах и портовых сооружениях - защита от соленого тумана
• Распределительные щиты на очистных сооружениях - устойчивость к химическим реагентам
• Аксессуары для систем автоматизации на заводах - защита от масел, пара и влаги
• Измерительные пункты на трассах газопроводов - работа при перепадах температур
• Федеральные сети связи и энергообеспечения в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте, что внутренние клеммы и оборудование не выходят за границы корпуса - максимальная глубина 80 мм требует точного расчета
• Используйте кабельные вводы с уплотнением - они должны соответствовать типу кабеля и степени защиты IP66
• Заземление подключается к предусмотренному выводу - обязательно выполните соединение с контуром заземления объекта
• При установке на столб или стену используйте антивандальные болты - корпус легко открывается, если нет замка
• Чистите корпус периодически мягкой тканью - грязь и солевые отложения могут накапливаться на необработанной поверхности
• При соединении нескольких корпусов в ряд - следите за одинаковым уровнем установки и правильным расположением вентиляционных отверстий
