Корпус метал. навесной 250х350х120 15 мод. IP31 ЩРН-15 | 30206DEK DEKraft APC

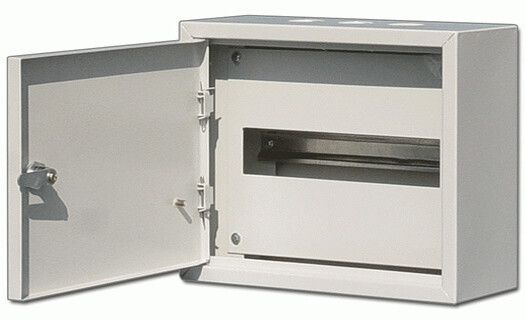

Корпус навесной металлический 250х350х120 15 модулей IP31 ЩРН-15 от DEKraft - это готовый распределительный щит для открытой установки, рассчитанный на монтаж 15 модульных устройств. Подходит для организации внутренней проводки в помещениях с умеренным климатом, например, в жилых домах, офисах или на производстве.

Назначение и область применения

Щит распределительный ЩРН-15 предназначен для компактного размещения автоматических выключателей, УЗО, реле и другой модульной аппаратуры. Его используют для распределения электроэнергии внутри помещений - например, в этажных щитках, на входе в квартиру или в цехах. Материал корпуса - сталь - обеспечивает механическую прочность, а степень защиты IP31 защищает от крупных частиц пыли и вертикально падающих капель воды, что делает его подходящим для сухих и слегка запыленных помещений.

Технические характеристики

• Размеры: 250×350×120 мм
• Количество модулей: 15 (по 18 мм каждый)
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от предметов более 2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Количество вводов: 6 (3 отверстия диаметром 36 мм - два снизу, одно сверху)
• Тип крышки: дверца с замком и ключом
• Наличие DIN-рейки: да (встроенная, для крепления модульных устройств)
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C
• Способ монтажа: открытая установка на стену
• Количество рядов: один
• Комплектность: некомплектный - требует самостоятельной комплектации аппаратурой и кабелями

Совместимость и монтаж

Щит ЩРН-15 совместим со всеми стандартными модульными устройствами шириной 18 мм. DIN-рейка уже установлена, шины N и PE предварительно смонтированы - достаточно подключить провода и закрепить автоматы. Для монтажа требуется крепление к стене через отверстия в задней стенке корпуса. Открытие дверцы позволяет получить доступ ко всей внутренней начинке. Ввод кабелей возможен только через три отверстия Ø36 мм: два снизу и одно сверху. Никаких боковых или тыльных вводов нет - проектирование трассы кабелей необходимо согласовать заранее.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 (защита от внешних воздействий) и ГОСТ 15150-69 (климатические условия). Заземление выполнено дважды - через болт на корпусе и на дверце, что повышает безопасность при обслуживании. Дверь с замком исключает случайный доступ к токоведущим частям. Доступ к проводкам ограничен съемной фальшпанелью - она не является основным средством защиты, но снижает риск прикосновения во время работ.

Преимущества

• Жесткая стальная конструкция устойчива к деформациям и механическим нагрузкам
• Встроенные DIN-рейка, шины N/PE и заземляющие болты экономят время монтажа
• Дверь с замком обеспечивает контроль доступа - подходит для мест с повышенной проходимостью
• Фальшпанель защищает от случайного контакта с проводами при работе
• Поддержка нескольких точек ввода кабелей (сверху и снизу) упрощает прокладку

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для улицы или сырых помещений
• Нет боковых вводов - все кабели должны подводиться сверху или снизу
• Комплектация некомплектная - автономно не работает, нужна доп. аппаратура
• Ограниченная вместимость: 15 модулей - не подходит для больших систем с множеством УЗО и автоматов
• Толщина стали 0,9–1,2 мм - не рекомендуется для высоких ударных нагрузок или промышленных сред с вибрацией

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Входной щит в квартире или офисе
• Распределительный пункт на производственной линии (внутри сухого цеха)
• Автоматизация системы освещения в административном здании

Практические советы

• Перед монтажом проверьте, чтобы диаметр вводных кабелей не превышал 36 мм - иначе они не войдут в отверстия
• Учитывайте габариты устройства: 250×350×120 мм - место на стене должно позволять свободно открывать дверцу
• При использовании в условиях перепадов температур (например, в подвале) убедитесь, что температура не опускается ниже −40C - соответствует UHL4
• Поскольку корпус некомплектный, заказывайте автоматы, УЗО и шины отдельно - лучше сразу из того же производителя (DEKraft) для гарантии совместимости
• Не используйте этот щит как главный вводный для трехфазной сети - он рассчитан на 220 В и однорядную компоновку
