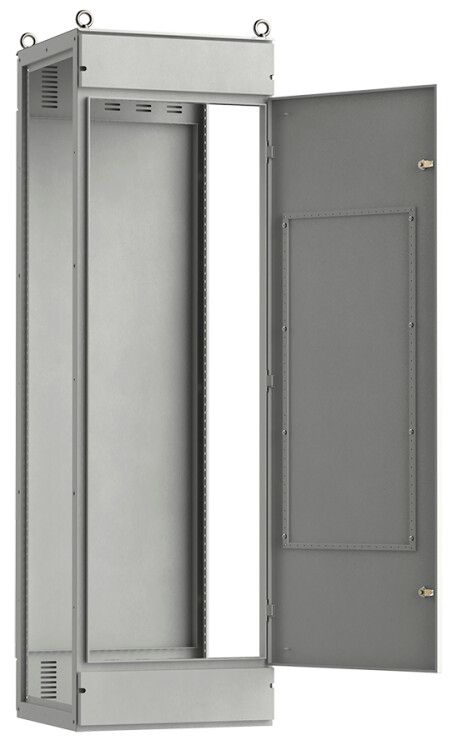

Корпус металлический ГРЩ (ВхШхГ) 2000х600х600мм IP31 УХЛ3 SMART | YKM50-2000-600-600-31-S IEK

Корпус металлический ГРЩ 2000х600х600 IP31 УХЛ3 SMART от IEK - это прочный металлический кожух для сборки низковольтных комплектных устройств (НКУ) с током до 1600 А. Подходит для открытой установки внутри и снаружи зданий, особенно там, где важны долговечность и стандартизация - в торговых, логистических и жилых комплексах.

Назначение и область применения

Корпус металлический ГРЩ 2000х600х600 IP31 УХЛ3 SMART предназначен для монтажа распределительных устройств - в частности, для формирования НКУ, таких как ВРУ, ЩО, ЩА. Он используется в системах электроснабжения зданий, где требуется надёжная защита оборудования от внешних воздействий и возможность масштабируемой сборки.

• Подходит для коммерческих объектов: ТРЦ, логистические центры, офисные здания, крупные ЖК.
• Может устанавливаться как внутри помещений, так и на улице благодаря защите IP31 и классу УХЛ3.
• Основное применение - сборка силовых шкафов с автоматическими выключателями, контакторами, аппаратами защиты.

Технические характеристики

• Размеры: 2000×600×600 мм - высота позволяет разместить вертикальные модули до 1800 мм, глубина 600 мм обеспечивает доступ к задней части оборудования.
• Материал: сталь с порошковым покрытием - устойчив к коррозии, механическим повреждениям, легко моется.
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм (например, отверток) и капель воды, падающих вертикально.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и перепадов температур.
• Тип монтажа: открытый - крепится к полу или стене без необходимости встраивания в нишу.
• Количество дверей: одна - фронтальный доступ ко всем элементам управления и коммутации.
• Цвет: RAL 7035 (серый светло-металлик) - соответствует стандартному цвету промышленного электрооборудования.
• Срок службы: 25 лет - при соблюдении условий эксплуатации и регулярном обслуживании.

Совместимость и монтаж

Корпус ГРЩ 2000х600х600 IP31 УХЛ3 SMART проектировался как часть системы SMART от IEK. Он полностью совместим с другими изделиями этой серии, включая ВРУ SMART, что позволяет легко соединять несколько шкафов в линейку без дополнительных переходников.

• Фиксация на полу осуществляется через четыре монтажных отверстия в основании - рекомендовано использовать анкерные болты M10.
• На боковых стенках предусмотрены крепления для кабельных вводов и гильз - можно устанавливать кабельные вводы любого типа с диаметром до 40 мм.
• Внутренние направляющие позволяют крепить DIN-рейки и оборудование с шагом 25 мм - совместимо с большинством стандартных модульных устройств.
• Не требует сварки - все соединения выполнены на болтах, что ускоряет сборку и замену деталей.

Безопасность и стандарты

Корпус ГРЩ 2000х600х600 IP31 УХЛ3 SMART сертифицирован в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ Р МЭК 61439-1. Протоколы испытаний подтверждают его соответствие нормам безопасности для НКУ, включая термическую стойкость, механическую прочность и изоляционные характеристики.

Порошковое покрытие не содержит свинца и хром(VI), соответствует экологическим нормам RoHS.

Преимущества

• Универсальная каркасная конструкция - позволяет собирать сложные схемы, включая установку воздушных выключателей в водную секцию.
• Высокая несущая способность - выдерживает нагрузку от тяжёлых аппаратов (до 1600 А) без деформаций.
• Закрытая форма и герметичные кабельные вводы снижают риск попадания пыли и влаги внутрь.
• Система SMART обеспечивает единый подход к проектированию, монтажу и сервису - уменьшает время настройки и обучение персонала.

Ограничения применения

• IP31 не обеспечивает защиту от струй воды - нельзя использовать в местах с постоянным орошением или в зонах с частыми мытьём (например, пищевые производства).
• Не предназначена для взрывоопасных сред - не имеет маркировки Ex и не подходит для зон категории 1/2.
• При установке на улице необходимо дополнительно защитить входные кабели от прямого солнечного излучения и механических повреждений.
• Не рекомендуется для установки в помещениях с агрессивными газами (хлор, кислоты) - даже с порошковым покрытием возможна химическая коррозия.

Примеры использования

• Главный вводный шкаф (ВРУ) в торговом центре площадью более 10 тыс. м².
• Распределительный щит на этаже жилого комплекса с автономным питанием лифтов и систем пожаротушения.
• Шкаф управления конвейерной линией в логистическом центре - установлен на улице рядом с погрузочным двором.
• Объединённая система из трёх корпусов ГРЩ SMART: один - главный, два - ответвления на группы освещения и розеток.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с базовым креплением пола или платформы.
• При использовании на улице обязательно используйте кабельные вводы с уплотнительными кольцами и заполнением герметиком.
• Для удобства обслуживания оставляйте минимум 800 мм свободного пространства перед дверью.
• При заказе нескольких корпусов - выбирайте одинаковые номера партий, чтобы гарантировать совпадение цвета и точность сборки.
• Не забывайте про заземление: корпус уже имеет контактную планку - её нужно соединить с контуром заземления здания проводом сечением не менее 16 мм2.
