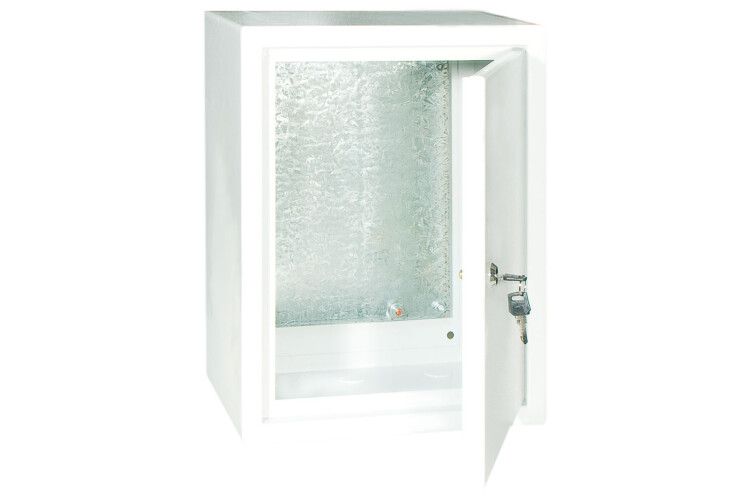

Корпус металлический ЩМП-2-1 (500х400х150) - SQ0905-0057 TDM

Щит с монтажной панелью ЩМП-2-1 (500х400х150) IP31 от TDM ELECTRIC предназначен для открытой установки внутри помещений и используется для компоновки автоматических выключателей, контакторов и других устройств до 400 А. Корпус из стали с порошковым покрытием обеспечивает прочность и устойчивость к механическим воздействиям.

Назначение и область применения

Щит с монтажной панелью ЩМП-2-1 (500х400х150) IP31 применяется для сборки распределительных щитов в условиях сухих и защищённых помещений — например, в административных зданиях, цехах, насосных станциях или системах управления оборудованием. Подходит для монтажа коммутационных аппаратов, реле, модульных устройств и клеммных колодок. Монтажная панель позволяет легко фиксировать оборудование на DIN-рейках. Устройство не предназначено для наружного использования или мест с высокой влажностью, так как степень защиты IP31 не обеспечивает герметичность от брызг воды.

Технические характеристики

• Размеры корпуса: 500×400×150 мм
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Номинальный ток: 400 А — допустимая нагрузка на вводные устройства
• Материал корпуса: сталь толщиной 1,2 мм
• Толщина двери: 1 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7035 (серый)
• Ударопрочность: IK10 — выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Количество кабельных вводов: 4 — для подключения входящих и выходящих кабелей
• Количество отверстий для фланцев: 4 — для крепления к стене или опоре
• Тип дверцы: одинарная, с замком
• Способ монтажа: открытая установка — крепится к стене болтами через отверстия

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2-1 (500х400х150) IP31 совместим с любыми стандартными DIN-рейками (TS35/7,5 и TS35/15). Для монтажа используйте четыре отверстия для фланцев — они расположены по углам задней стенки. Глубина установки равна внутренней глубине (150 мм), что позволяет размещать устройства с крупным габаритом, включая частотные преобразователи и мощные автоматы. Кабельные вводы рассчитаны на провода сечением до 25 мм². Перед монтажом проверьте соответствие диаметра вводов сечению кабеля — не все вводы подходят для многожильных проводов большего диаметра. Замок на дверце обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Щит соответствует требованиям стандарта EN 50102 по ударопрочности (IK10). Конструкция выполнена из стали с антикоррозийным порошковым покрытием, что снижает риск возникновения электрической опасности при повреждении внешнего слоя. Напряжение питания не регламентируется — щит является только корпусом, поэтому безопасность зависит от правильного подбора и монтажа внутренних элементов. Не использовать в средах с химически активными парями, маслом или агрессивной пылью — покрытие не предназначено для таких условий.

Преимущества

• Высокая жесткость корпуса благодаря толщине стали 1,2 мм и усиленной раме
• Интегрированная монтажная панель — исключает необходимость самостоятельной установки крепёжных планок
• Порошковое покрытие RAL 7035 — устойчиво к царапинам и легче моется, чем обычные эмали
• Замок на дверце — предотвращает несанкционированный доступ
• Чёткая геометрия — гарантирует точную установку оборудования без перекосов

Ограничения применения

• Не подходит для наружной установки — IP31 не защищает от дождя, снега или влаги
• Не рекомендован для помещений с постоянной повышенной влажностью (>80%) или конденсацией
• Не имеет встроенной системы вентиляции — при большой тепловой нагрузке требуется принудительное охлаждение
• Кабельные вводы не являются взрывозащищёнными — нельзя применять во взрывоопасных зонах
• Покрытие RAL 7035 отличается от RAL 7032, указанного в описании производителя — не следует путать с сериями IP66

Примеры использования

• Электрощит управления насосной станцией в здании
• Распределительный щит на этаже офисного комплекса
• Контрольный щит для конвейера в пищевом цеху
• Аварийный щит освещения в подвале
• Центральный пункт управления для группы светильников

Практические советы

• Перед монтажом проверьте, чтобы глубина 150 мм была достаточной для всех установленных устройств — особенно для больших автоматов и преобразователей
• Используйте термостойкие кабельные вводы при работе с нагреваемыми проводами
• При необходимости увеличить количество вводов — можно просверлить дополнительные отверстия, но только после отключения питания и соблюдения мер безопасности
• Щит с монтажной панелью ЩМП-2-1 (500х400х150) IP31 от TDM ELECTRIC не требует специального обслуживания — достаточно периодической проверки затяжки креплений и состояния покрытия
• Если нужна защита выше IP31 — выбирайте модели серии с IP65/IP66, хотя они имеют другую окраску и другие технические параметры
