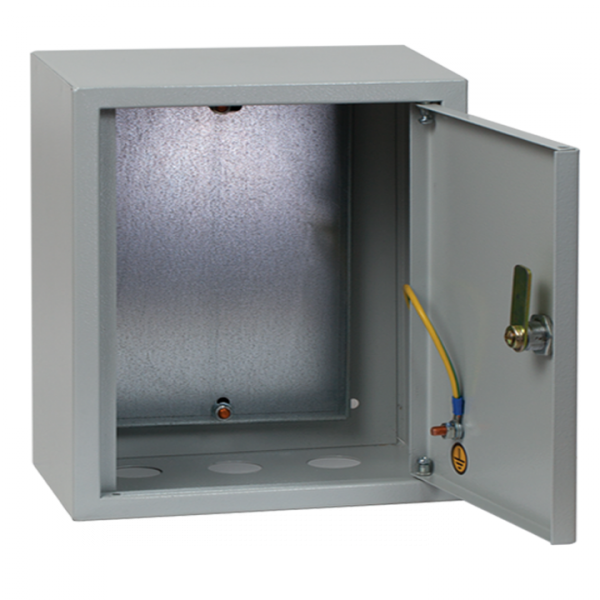

Щит с монтажной панелью ЩМП- 40.40.15 (ЩМП-05) (ВхШхГ) 400х400х150 IP31 PROxima | mb22-05 EKF

Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 от бренда EKF серии PROxima — это компактный металлический корпус с закреплённой внутри съёмной монтажной панелью для сборки коммутационного и управляющего оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах автоматизации, распределения электроэнергии и управления оборудованием.

Назначение и область применения

Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 предназначен для внутренней установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других устройств. Применяется в системах управления станками, конвейерами, насосными группами, освещением и другими объектами промышленного и бытового назначения. Подходит для монтажа в административных зданиях, цехах, на складах и в подвальных помещениях.

Технические характеристики

• Размеры корпуса: 400×400×155 мм
• Монтажная глубина: 130 мм — позволяет размещать оборудование с высокими габаритами
• Материал корпуса: сталь толщиной 0,8 мм, дно — 1 мм
• Степень защиты: IP31 — защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А — допустимый ток через вводные устройства
• Напряжение: 380 В — рассчитан на трёхфазную сеть
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска + фосфатирование — повышает коррозионную стойкость
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Количество кабельных вводов: 3 — предварительно подготовленные отверстия для ввода кабелей
• Класс защиты: I — требует заземления корпуса
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 совместим с любым стандартным DIN-оборудованием шириной до 36 модулей. Монтажная панель съёмная — её можно заранее собрать вне корпуса, затем установить в щит, что ускоряет работу. Крепление — на стену с помощью болтов или анкеров. Для монтажа требуется минимум 150 мм свободного пространства перед дверцей. Открытая установка исключает использование в сырых или запылённых местах без дополнительной защиты.

Безопасность и стандарты

Изготовлен в соответствии с ТУ 3434-001-96504521-2007. Корпус имеет класс защиты I — обязательное заземление через контактную площадку на задней стенке. Щит с монтажной панелью ЩМП-40.40.15 (ЩМП-05) 400х400х155 IP31 поддерживает подключение системы молниезащиты — есть возможность присоединения провода заземления к специальной точке. Наличие замка на дверце обеспечивает безопасность доступа к оборудованию.

Преимущества

• Съёмная монтажная панель — удобство сборки и обслуживания
• Высокая механическая прочность — сварной корпус из стали
• Антикоррозийное покрытие — долгий срок службы даже в условиях повышенной влажности
• Фиксированная глубина 130 мм — оптимальна для большинства силовых модулей
• Закрытый тип крышки с замком — снижает риск случайного доступа
• Готовые кабельные вводы — экономят время при прокладке проводов

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 не защищает от дождя и прямого попадания воды
• Не рекомендуется использовать в средах с агрессивными химическими веществами — порошковое покрытие не устойчиво к растворителям и кислотам
• Недопустимо применение в помещениях с температурой ниже −40°C или выше +40°C
• Комплектация некомплектная — внутреннее оборудование (автоматы, шины, клеммы) необходимо приобретать отдельно

Примеры использования

• Электрощит управления насосной станцией в котельной
• Распределительный щит на участке конвейера в пищевом цехе
• Шкаф автоматизации освещения в офисном здании
• Центральный пункт распределения энергии в складском комплексе
• Щит для подключения тепловых завес и вентиляционных систем

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования — максимальная глубина 130 мм не позволит установить крупные модули с выступающими элементами
• Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP31
• Обязательно подключите заземляющий провод к контурному болту на задней стенке — это требование безопасности
• При необходимости увеличить количество кабельных вводов — используйте дополнительные пробки или перфорированные вставки, подходящие по диаметру
• Для длительной работы в условиях пыли — регулярно протирайте дверцу и вентиляционные отверстия, так как IP31 не препятствует проникновению пыли
