Корпус металлический ЩМП-3.2.1-0 IP66 (300х210х150) - SQ0905-0074 TDM

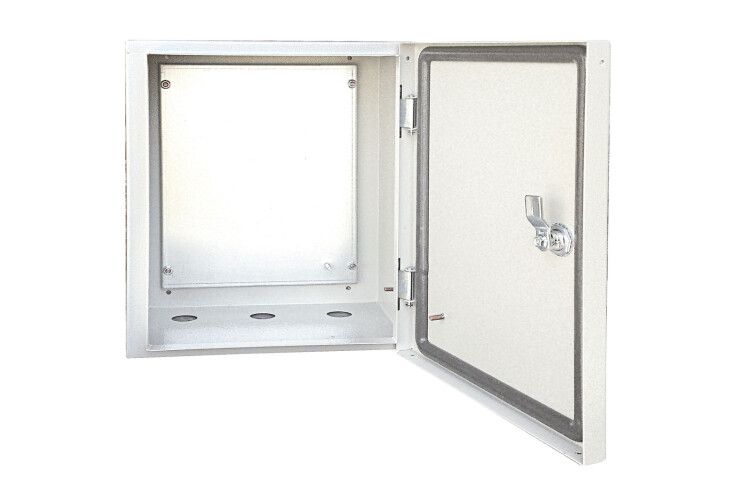

Щит с монтажной панелью ЩМП-3.2.1-0 IP66 (300х210х150) от TDM ELECTRIC предназначен для надёжного размещения электрооборудования в условиях повышенной запылённости, влаги и внешних воздействий. Корпус из стали с порошковым покрытием и степенью защиты IP66 делает его подходящим для уличной установки, а встроенная монтажная панель упрощает сборку распределительных устройств.

Назначение и область применения

Щит с монтажной панелью ЩМП-3.2.1-0 IP66 (300х210х150) используется для монтажа автоматических выключателей, контакторов, реле, клеммников и других элементов управления и защиты в условиях открытых площадок, на производстве, в насосных станциях, на объектах ЖКХ и энергетике. Подходит для установки вне помещений благодаря защите IP66 и ударопрочности IK10. Монтажная панель позволяет жестко закрепить оборудование и обеспечивает удобство обслуживания.

Технические характеристики

• Габариты: 300×210×150 мм (ширина × высота × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на коммутируемые цепи внутри щита
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Количество кабельных вводов: 6 - готовые отверстия под кабельные вводы M20
• Количество отверстий для фланцев: 6 - для установки переходных муфт или фланцевых соединений
• Способ монтажа: открытая установка - крепление на стену или опорную конструкцию
• Дверца: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Тип крышки: закрытого типа - дверь плотно прилегает к корпусу, исключая попадание влаги

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3.2.1-0 IP66 (300х210х150) совместим с оборудованием, рассчитанным на DIN-рейку 35 мм и крепление на плоскую поверхность. Монтажная панель имеет перфорацию под стандартные крепления. Для монтажа используйте болты M6 или саморезы через отверстия в боковых стенках. Кабели заводятся через 6 готовых вводов - рекомендуется использовать кабельные вводы с уплотнением соответствующего диаметра (M20). Убедитесь, что внутренняя глубина 150 мм достаточна для размещения выбранного оборудования - особенно при использовании крупных модульных аппаратов.

Безопасность и стандарты

• Соответствует требованиям EN 50102 по ударопрочности IK10
• Степень защиты IP66 соответствует IEC 60529
• Порошковое покрытие устойчиво к химическим веществам и механическому воздействию
• Замок на дверце обеспечивает соответствие нормам безопасности при работе с электроустановками

Преимущества

• Высокая стойкость к коррозии - стальной корпус с порошковым покрытием RAL 7032 не требует дополнительной антикоррозийной обработки даже во влажной среде
• Готовая монтажная панель снижает время сборки щита - не требуется сверление или изготовление кронштейнов
• Изготовлен для уличного использования - не боится дождя, снега, пыли и температурных колебаний
• Жёсткая конструкция - толщина стенок 1,2 мм и усиленная дверь обеспечивают долговечность при механических нагрузках
• 6 кабельных вводов и 6 отверстий для фланцев позволяют легко организовать ввод/вывод кабелей без доработки корпуса

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует сертификация Ex
• Работает в температурном диапазоне, указанном производителем; при экстремально низких температурах (< -30C) проверьте эластичность уплотнителей
• Внутренний объём ограничен - не подходит для больших распределительных щитов с множеством модулей или силовой аппаратурой
• Не является щитом для постоянного погружения - IP66 не гарантирует работу под водой

Примеры использования

• Электрощит наружной установки для управления освещением парковки
• Распределительный щит на насосной станции водоснабжения
• Контрольный щит для системы вентиляции на кровле здания
• Автоматический щит управления конвейером на производственной линии
• Распределительный пункт на объекте с высокой запылённостью (карьер, цементный завод)

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были установлены с уплотнительными кольцами - это сохраняет степень защиты IP66
• При использовании большого числа проводов внутри щита следите за свободным проходом - перегрузка может затруднить обслуживание
• При установке на вертикальную поверхность используйте антивандальные крепления - корпус тяжёлый (более 8 кг)
• Для продления срока службы регулярно проверяйте состояние замка и уплотнений дверцы - они должны плотно прилегать
• Щит с монтажной панелью ЩМП-3.2.1-0 IP66 (300х210х150) от TDM ELECTRIC можно дополнять аксессуарами: DIN-рейками, световыми индикаторами, терморегуляторами - всё совместимо по стандартам
