Корпус металлический ЩМП-6.6.2-0 (600х600х250) - SQ0905-0064 TDM

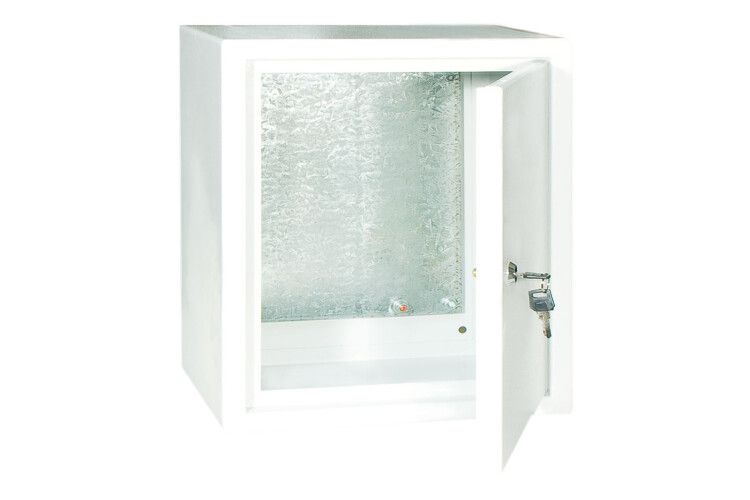

Щит с монтажной панелью ЩМП-6.6.2-0 (600х600х250) от TDM ELECTRIC предназначен для открытой установки внутри помещений и используется для компоновки распределительного оборудования - автоматических выключателей, контакторов, реле и других устройств. Модель оснащена прочной стальной монтажной панелью и защищённым корпусом с IP31, что делает её надёжным решением для промышленных объектов, цехов и систем управления.

Назначение и область применения

Щит с монтажной панелью ЩМП-6.6.2-0 (600х600х250) применяется для сборки электрощитов в условиях сухих, закрытых помещений. Подходит для установки в производственных зонах, на станциях управления, в системах автоматизации и распределения электроэнергии. Корпус обеспечивает базовую защиту от случайного прикосновения и пыли, но не рассчитан на воздействие воды или агрессивной среды.

Технические характеристики

• Размеры корпуса: 600×600×250 мм
• Номинальный ток: 400 А
• Глубина установки: 250 мм (соответствует внутренней глубине)
• Материал корпуса: сталь
• Толщина стенок: 1,2 мм
• Толщина двери: 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Ударопрочность: IK10 - устойчив к механическим ударам до 20 Дж
• Покрытие: порошковое, матовое, серое (RAL 7035)
• Количество линейных кабельных вводов: 3
• Количество отверстий для фланцев: 3
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, дверь
• Способ монтажа: открытая установка

Совместимость и монтаж

Щит с монтажной панелью ЩМП-6.6.2-0 (600х600х250) монтируется на стену с помощью предварительно подготовленных отверстий. Установка возможна на любые твёрдые поверхности - бетон, кирпич, металл. Для кабельного ввода используются три готовых отверстия под гильзы или вводы. Кабели должны иметь внешний диаметр, соответствующий размеру этих отверстий. Монтажная панель имеет перфорацию под стандартные DIN-рейки, что позволяет легко фиксировать модульное оборудование. Замок на дверце обеспечивает безопасную блокировку при обслуживании.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-6.6.2-0 (600х600х250) соответствует требованиям стандарта EN 50102 по ударопрочности (IK10). Конструкция исключает доступ к токоведущим частям при закрытой двери. Напряжение питания не регламентируется - щит является только защитной конструкцией, а допустимые значения определяются установленными в нём аппаратах. Применение вне помещений запрещено из-за низкой степени защиты IP31.

Преимущества

• Прочная стальная конструкция с толщиной стенок 1,2 мм повышает долговечность при механических нагрузках
• Порошковое покрытие RAL 7035 устойчиво к царапинам и легче очищается, чем обычные эмали
• Интегрированная монтажная панель снижает время сборки - не требуется дополнительно крепить рейки
• Замок на дверце обеспечивает контроль доступа и соответствие нормам безопасности
• Три кабельных ввода позволяют организовать вход/выход проводов без дополнительных элементов

Ограничения применения

• Не предназначен для установки на улице, в сырых помещениях или местах с высокой влажностью - IP31 не защищает от брызг и струй воды
• Не рекомендован для агрессивных сред: химически активные пары, солевые испарения, кислоты могут повредить сталь и покрытие
• Отсутствуют встроенные системы вентиляции или терморегуляции - при больших тепловыделениях требует внешнего охлаждения
• Покрытие RAL 7035 отличается от RAL 7032, указанного в описании производителя; не следует использовать этот щит там, где требуется именно RAL 7032

Примеры использования

• Электрощит управления насосной станцией в цехе
• Распределительный щит на участке конвейера
• Центральный пункт коммутации для PLC-систем
• Щит для группового автомата в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, поместились в габаритах 600×600 мм - особенно учтите высоту автоматов и реле
• Для герметизации кабельных вводов используйте резиновые или пластиковые втулки, даже при IP31 - это продлит срок службы
• Не используйте щит с монтажной панелью ЩМП-6.6.2-0 (600х600х250) в качестве основного щита для наружной сети - выбирайте модели с IP54/IP65
• При необходимости увеличения числа кабельных вводов можно просверлить дополнительные отверстия - соблюдайте минимальное расстояние от краёв и крепёжных точек
• Артикул sq0905-0064 совпадает с этим изделием - сверьте его при заказе, так как другие модели серии имеют другую степень защиты
