Корпус металлический ЩМП-6.6.2-0 IP66 (600х600х250) - SQ0905-0088 TDM

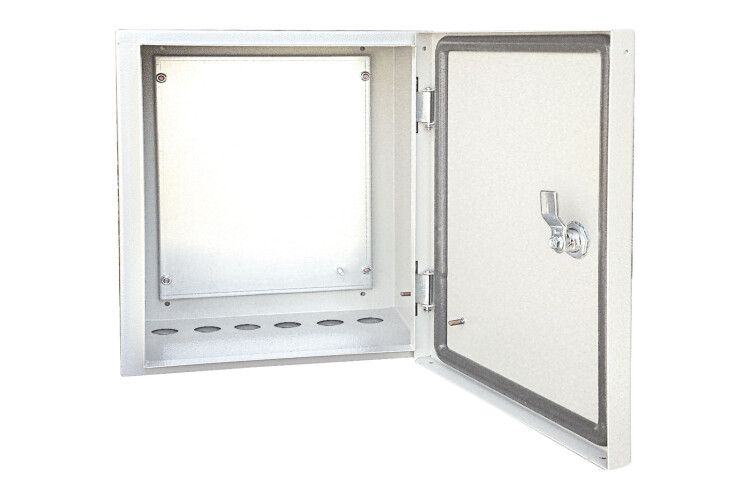

Щит с монтажной панелью ЩМП-6.6.2-0 IP66 (600х600х250) от TDM ELECTRIC предназначен для надёжного размещения электрооборудования в условиях улицы или других агрессивных сред. Корпус из стали с порошковым покрытием и степенью защиты IP66 обеспечивает долгую службу даже при высокой влажности, пыли и механических воздействиях.

Назначение и область применения

Щит с монтажной панелью ЩМП-6.6.2-0 IP66 (600х600х250) используется для сборки распределительных щитов в местах, где требуется повышенная защита от внешних факторов. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленности. Монтажная панель позволяет удобно крепить автоматические выключатели, контакторы, реле и другие устройства внутри щита.

Технические характеристики

• Габариты: 600×600×250 мм - компактный размер для ограниченных пространств
• Номинальный ток: 400 А - рассчитан на работу с мощными нагрузками
• Степень защиты: IP66 - полная герметичность от пыли и струй воды под давлением
• Материал корпуса: сталь толщиной 1,2 мм - прочная и жесткая конструкция
• Покрытие: порошковое, текстурированное, RAL 7032 - устойчиво к УФ-излучению и коррозии
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Количество кабельных вводов: 6 - для подключения силовых и сигнальных кабелей
• Количество отверстий для фланцев: 6 - возможность установки дополнительных вводов или переходников
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Дверца: одинарная, закрытого типа, с замком - защищает от несанкционированного доступа
• Цвет: серый (RAL 7032) - соответствует требованиям промышленного дизайна

Совместимость и монтаж

Щит с монтажной панелью ЩМП-6.6.2-0 IP66 (600х600х250) совместим с любыми стандартными DIN-рейками и устройствами, установленными на них. Для монтажа используйте четыре точки крепления на задней стенке. Кабельные вводы предварительно не заполнены - их необходимо просверлить и установить согласно проекту. Замок на дверце принимает стандартные ключи - рекомендуется сохранять резервный экземпляр. Глубина 250 мм достаточна для большинства модульных аппаратов, но требует проверки габаритов крупных устройств перед установкой.

Безопасность и стандарты

• Соответствует стандарту EN 50102 по ударопрочности IK10
• Степень защиты IP66 соответствует IEC 60529
• Порошковое покрытие устойчиво к химическим веществам и перепадам температур
• Конструкция исключает самопроизвольное открывание дверцы при вибрации

Преимущества

• Высокая стойкость к коррозии благодаря специальному порошковому покрытию RAL 7032
• Надёжная защита от пыли и брызг воды делает щит пригодным для уличного монтажа
• Жёсткий корпус из стали 1,2 мм минимизирует деформацию при механических нагрузках
• Наличие 6 кабельных вводов и 6 отверстий для фланцев даёт гибкость в проектировании проводки
• Запирающаяся дверца повышает безопасность обслуживания и снижает риск аварий

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не равнозначен IP68
• Работает в температурном диапазоне, указанном производителем; при экстремально низких температурах возможна хрупкость материалов
• Не подходит для взрывоопасных зон - отсутствует маркировка Ex
• Площадь внутреннего пространства ограничена - не рекомендован для установки крупных преобразователей частоты или трансформаторов без предварительной проверки

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный щит на производственной линии с высокой запылённостью
• Автоматический щит освещения на территории парковки или складского комплекса
• Контрольный пункт для систем безопасности на открытом воздухе

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров оборудования и глубины щита - 250 мм может быть недостаточно для некоторых устройств
• Используйте кабельные вводы с уплотнительными кольцами - они обеспечивают лучшую герметичность
• При установке на вертикальную поверхность соблюдайте угол наклона не более 15°, чтобы избежать скопления влаги на крышке
• Для длительной службы регулярно проверяйте состояние замка и уплотнителей дверцы
• Щит с монтажной панелью ЩМП-6.6.2-0 IP66 (600х600х250) от TDM ELECTRIC легко дополняется аксессуарами - выбирайте подходящие DIN-рейки, световые индикаторы и терморегуляторы заранее
