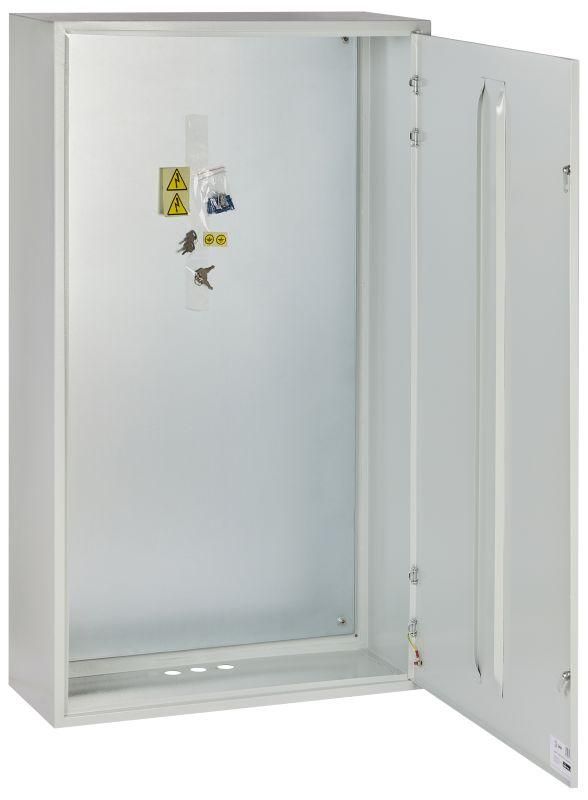

Корпус металлический ЩМП-7-0 36 УХЛ3 IP31 1320х750х300 SHMP-7-0_31 ЭРА Б0049115

Корпус металлический ЩМП-7-0 36 УХЛ3 IP31 1320х750х300 от бренда ЭРА - это прочный, защищённый шкаф для монтажа электрооборудования в условиях промышленных и бытовых помещений. Артикул б0049115 подойдёт для сборки щитов управления, автоматики и пожарной сигнализации, где важна надёжность и долговечность.

Назначение и область применения

Корпус ЩМП-7-0 36 УХЛ3 IP31 1320х750х300 предназначен для установки внутри зданий и в закрытых помещениях с контролируемой средой. Он защищает электротехническое оборудование - автоматы, контакторы, реле, устройства автоматизации - от механических повреждений, пыли и капель воды. Подходит для использования в жилых домах, производственных цехах, сельскохозяйственных объектах, спортивных комплексах и на объектах капитального строительства. Не предназначен для открытой установки на улице или в сырых местах.

Технические характеристики

• Размеры: 1320×750×300 мм (высота × глубина × ширина)
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Импульсная ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А - допустимый ток через вводные кабели, не относится к нагрузке внутри
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа, герметичная
• Монтажная панель: да, оцинкованная, с перфорацией под DIN-рейки
• Замок: есть, с двумя ключами
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Количество кабельных вводов: 3 - готовые отверстия для прохода кабелей
• Способ монтажа: открытая установка на стену
• Класс защиты: I - требует заземления корпуса
• Условия эксплуатации: УХЛ3 - для умеренного климата, с возможностью работы при температуре от −25C до +40C

Совместимость и монтаж

Корпус ЩМП-7-0 36 УХЛ3 IP31 1320х750х300 совместим со всеми типами DIN-реек и стандартным оборудованием до 100 А. Монтаж осуществляется на вертикальную поверхность с помощью болтов или анкеров через отверстия в задней стенке. Кабели заводятся через три подготовленных ввода - можно дополнительно просверлить новые отверстия, если требуется. Панель уже оцинкована - не нуждается в дополнительной обработке перед установкой устройств. Замок фиксирует дверь, что исключает случайное открытие. Обязательно выполните заземление корпуса согласно классу защиты I.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I гарантирует наличие заземляющего провода, который необходимо подключить к специальной точке на корпусе. Порошковое покрытие не содержит токсичных веществ и безопасно при эксплуатации в помещениях. Ударопрочность IK08 соответствует нормам EN 62262. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 3 года.

Преимущества

• Жёсткая сварная конструкция - минимальная деформация при нагрузках
• Оцинкованная монтажная панель - устойчивость к коррозии, удобство крепления аппаратуры
• Высокая степень механической защиты (IK08) - снижает риск повреждения от удара
• Порошковое покрытие - долговечное, устойчивое к царапинам и химическим воздействиям
• Фиксированная система вводов - упрощает прокладку кабелей без дополнительных переходников
• Два ключа - возможность доступа нескольким лицам без потери контроля

Ограничения применения

Корпус ЩМП-7-0 36 УХЛ3 IP31 1320х750х300 не предназначен для установки на улице, в сырых помещениях, в зонах с постоянными брызгами или повышенной влажностью. Степень защиты IP31 не обеспечивает защиту от струй воды или пыли - для таких условий необходимы модели с IP54 и выше. Нет встроенных терморегуляторов или вентиляции - при высоких тепловыделениях внутри требуется внешнее охлаждение. Также нельзя использовать в средах с агрессивными газами, паром или маслом - покрытие не рассчитано на такие воздействия.

Примеры использования

• Щит управления насосной станцией в жилом доме
• Распределительный щит на участке сельхозпроизводства
• Шкаф автоматизации конвейера на пищевом предприятии
• Щит пожарной сигнализации в офисном здании
• Распределительный пункт в спортзале с освещением и вентиляцией

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (750 мм) позволяла свободно размещать все устройства - особенно крупные автоматы и преобразователи частоты
• Не используйте саморезы длиннее 12 мм при креплении устройств к панели - они могут пробить заднюю стенку
• Если нужны дополнительные кабельные вводы - просверливайте отверстия только после отключения питания и снятия двери
• Для увеличения степени защиты до IP54 потребуется замена уплотнителей - оригинальные уплотнители в этом корпусе не предусмотрены
• При эксплуатации в холодных помещениях следите, чтобы конденсат не скапливался на внутренних поверхностях - возможно, стоит добавить нагреватель или вентиляцию
• Артикул б0049115 - это часть серии ЭРА; аналоги других брендов могут отличаться по размерам и расположению креплений - не меняйте корпус без проверки совместимости
