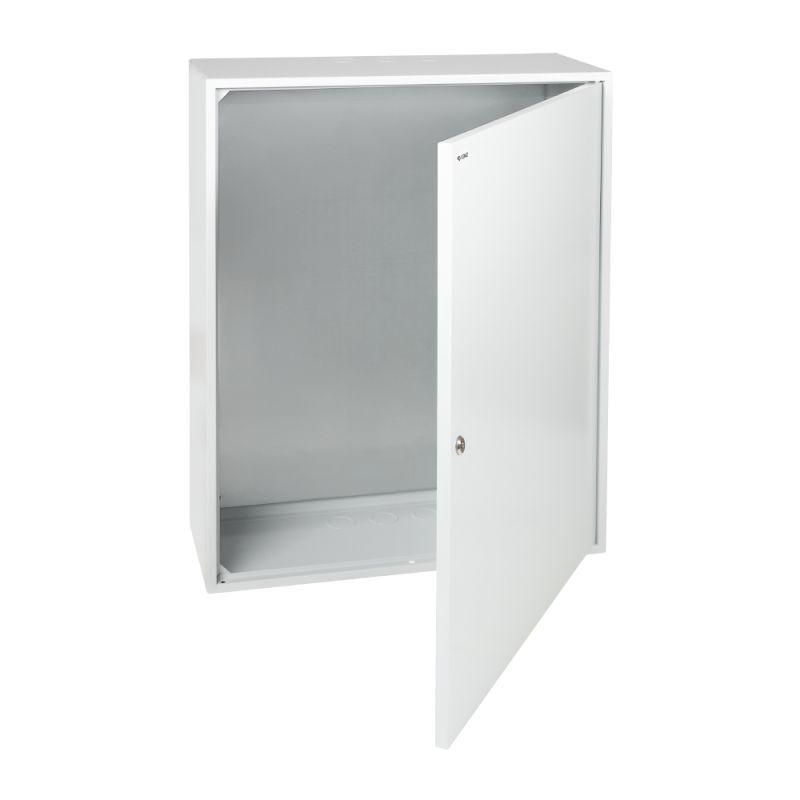

Корпус металлический ЩМП-СТД-800х650х250-IP41-УХЛ3 типоисполнение СТАНДАРТ - 367436 КЭАЗ

Корпус металлический ЩМП-СТД-800х650х250 IP41 УХЛ3 типоисполнение СТАНДАРТ от КЭАЗ предназначен для компактного и надёжного размещения электротехнического оборудования в щитах различного назначения. Металлическая конструкция с монтажной панелью обеспечивает удобство сборки и долговечность даже в условиях промышленной среды.

Назначение и область применения

ЩМП-СТД-800х650х250 IP41 УХЛ3 используется для сборки электрощитов: силовых, управления, вводно-распределительных, систем сигнализации и автоматизации. Подходит как для промышленных объектов - цехов, насосных станций, конвейерных линий - так и для жилых и общественных зданий. Корпус позволяет размещать любые устройства производства КЭАЗ, включая автоматы, контакторы, реле и модульные элементы.

Технические характеристики

• Размеры: 800×650×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием - устойчиво к коррозии и механическим повреждениям
• Степень защиты: IP41 - защищён от твёрдых частиц крупнее 1 мм и капель воды, падающих вертикально
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 125 А - допустимая нагрузка на входную группу
• Тип крышки: дверь с замком - обеспечивает доступ и защиту от несанкционированного вскрытия
• Способ монтажа: открытая установка - крепится к стене болтами или саморезами
• Цвет: серый - соответствует промышленному дизайну
• Наличие монтажной панели: да - съёмная, позволяет собирать оборудование вне корпуса

Совместимость и монтаж

ЩМП-СТД-800х650х250 IP41 УХЛ3 совместим с оборудованием КЭАЗ всех типов. Монтажная панель фиксируется на направляющих внутри корпуса и легко снимается - это ускоряет сборку и обслуживание. Для крепления используйте четыре точки на задней стенке. Диаметр отверстий под кабельный ввод рассчитан на провода до 25 мм2. Установочные люки позволяют вводить кабели большего сечения; при необходимости их можно заменить после некорректного бурения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254. Сертифицировано для работы в условиях класса исполнения УХЛ3 - умеренный и холодный климат, с возможностью повышенной влажности. Наличие порошкового покрытия снижает риск поражения током при случайном прикосновении к корпусу. Класс защиты II исключает необходимость подключения к контуру заземления.

Преимущества

• Съёмная монтажная панель - позволяет собирать щит на столе, что экономит время и повышает точность монтажа
• Обработанные края панели - предотвращают травмы рук при работе с ней
• Замена установочных люков - возможность исправить ошибку при сверлении без замены всего корпуса
• Порошковое покрытие - устойчиво к царапинам, химическим воздействиям и выгоранию
• Жесткая сварная конструкция - сохраняет геометрию при длительной эксплуатации

Ограничения применения

• Не предназначен для установки во внешних условиях - степень защиты IP41 не защищает от дождя, брызг или пылевых потоков
• Не рекомендован для помещений с высокой запылённостью, агрессивными газами или постоянным воздействием влаги
• Номинальный ток 125 А относится только к входной группе - внутренние группы должны проектироваться отдельно
• Не поддерживает встраивание в стены - только открытая установка

Примеры использования

• Щит распределения энергии в цехе с конвейерами
• Автоматизированный щит управления насосной станцией
• Распределительный щит в офисном здании для освещения и розеток
• Щит сигнализации и контроля температуры в теплице
• Вводно-распределительное устройство (ВРУ) в многоквартирном доме

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - он должен соответствовать сечению ваших проводов
• При использовании съёмной панели закрепите все устройства перед установкой в корпус - это минимизирует риски перегрузки
• Для увеличения степени защиты в пыльных помещениях используйте дополнительные герметичные вводы
• Не забудьте оставить свободное пространство вокруг корпуса - для теплоотвода и доступа к двери
• ЩМП-СТД-800х650х250 IP41 УХЛ3 от КЭAZ - оптимальный выбор, если нужна прочная, ремонтопригодная и стандартизированная конструкция
