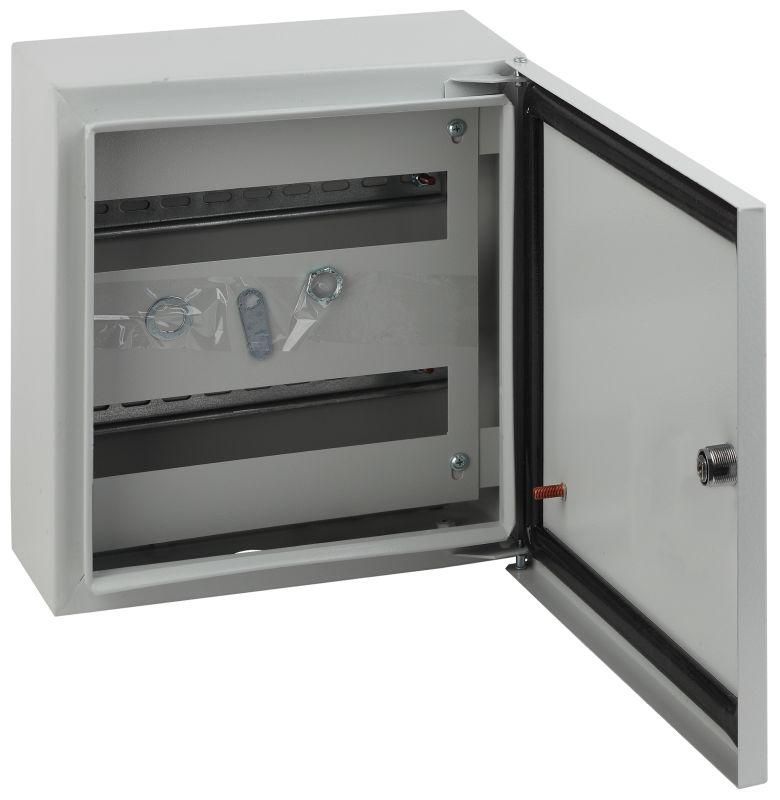

Корпус металлический навесной ЩРНг-24 IP54 (330х300х120) SIMPLE | Б0041690 ЭРА

Корпус металлический навесной ЩРНг-24 330х300х120 IP54 от бренда ЭРА — это надёжный шкаф для монтажа автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости или влажности. Артикул б0041690 соответствует сериям 55 Корпуса и боксы и предназначен для открытой установки на стену.

Назначение и область применения

ЩРНг-24 330х300х120 IP54 используется для сборки распределительных щитов в помещениях с риском попадания пыли и брызг воды — например, на производстве, в цехах, на объектах ЖКХ, в подъездах зданий или на улице под навесом. Подходит для установки до 24 модулей DIN, что позволяет разместить коммуникационные устройства, автоматы, счётчики, реле и другие элементы управления. Крышка с прозрачной частью даёт возможность контролировать состояние устройств без открывания дверцы.

Технические характеристики

• Габариты: 330×300×120 мм (ширина × высота × глубина)
• Количество модулей DIN: 24 (расположены в два ряда)
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточно для большинства помещений) и от брызг воды со всех сторон
• Материал корпуса: сталь с антикоррозийным покрытием
• Цвет: 7035 RAL (серый матовый)
• Тип крышки: закрытого типа, с прозрачной секцией
• Количество дверей: одна
• Наличие DIN-рейки: да, установлены две рейки
• Способ монтажа: навесной (открытая установка на стену)
• Замок: есть, в комплекте два ключа
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает герметичность

Совместимость и монтаж

ЩРНг-24 совместим со стандартными DIN-рейками 35 мм и любым модульным оборудованием, соответствующим нормам IEC 60947. Для монтажа требуется минимум три точки крепления — через отверстия в задней стенке. Диапазон температур эксплуатации не указан, но благодаря IP54 и качественному уплотнителю корпус можно использовать при температурах от -10°C до +40°C. Прозрачная часть крышки не является ударопрочной — избегайте механических воздействий. Дверь легко перенавешивается на противоположную сторону — это удобно при изменении направления открывания.

Безопасность и стандарты

Конструкция ЩРНг-24 исключает случайный доступ к токоведущим частям при закрытой двери. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Антикоррозийное покрытие гарантирует долгосрочную защиту — производитель заявляет 15 лет без сквозной коррозии. Гарантия на изделие — 1 год.

Преимущества

• Высокая степень защиты IP54 — подходит для средних условий эксплуатации
• Прозрачная крышка — контроль состояния приборов без вскрытия
• Перенавешиваемая дверь — гибкость при установке в ограниченном пространстве
• Два ключа — безопасность и возможность передачи доступа
• Полиуретановый уплотнитель — долговечность и надёжная герметизация
• Оптимальное соотношение цены и качества — экономичное решение для массового применения

Ограничения применения

• Не предназначен для постоянного контакта с водой — не подходит для улицы без навеса или в сырых помещениях с прямым орошением
• Стальной корпус требует соблюдения правил заземления — обязательно подключение PE-проводника к клемме внутри
• Прозрачная часть крышки — пластиковая, не выдерживает ударов или давления
• Не рассчитан на взрывоопасные среды — не имеет маркировки Ex
• Глубина 120 мм ограничивает установку крупных аппаратов — проверьте габариты устройств перед заказом

Примеры использования

• Распределительный щит в подвале жилого дома
• Щит управления насосной станцией
• Автоматический щит на входе в офисное помещение
• Контрольный шкаф на конвейере или станке
• Временные распределительные пункты на стройплощадках

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину — глубина корпуса всего 120 мм, свободного места мало
• Используйте термостойкие кабельные вводы, особенно если планируете работу при температурах выше +35°C
• При установке на вертикальную поверхность используйте анкерные болты, а не саморезы — так надёжнее
• Обязательно подсоедините заземление к внутренней клемме — это требование ПУЭ
• При необходимости замены уплотнителя — используйте оригинальные детали от ЭРА, чтобы сохранить класс защиты IP54
• Артикул б0041690 — это точный идентификатор; при заказе других аналогов убедитесь, что они имеют те же габариты и количество модулей
