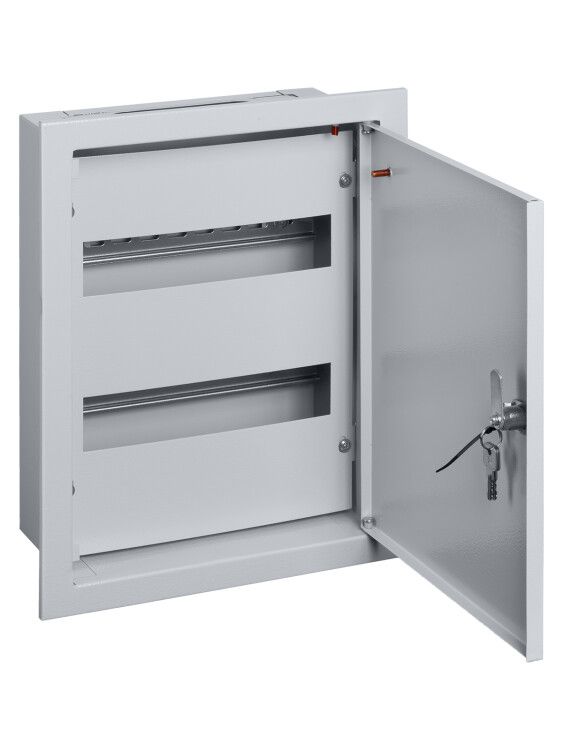

Щит распределительный встраиваемый ЩРВ-24 405х320х120 IP31 TDM SQ0905-0005

Щит распределительный встраиваемый металлический ЩРВ-24 (405х320х120) IP31 от TDM ELECTRIC предназначен для компактного монтажа внутри стен и обеспечивает надёжное распределение электроэнергии в бытовых и промышленных сетях до 400 В.

Назначение и область применения

Щит распределительный встраиваемый металлический ЩРВ-24 (405х320х120) IP31 используется для приёмки и распределения электрической энергии в одно- и трёхфазных сетях напряжением до 400 В. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах, где требуется скрытый монтаж. Корпус рассчитан на размещение автоматических выключателей, УЗО, контакторов и других устройств на DIN-рейке.

Технические характеристики

• Габариты: 405×320×120 мм (ширина × высота × глубина)
• Внутренняя глубина: 120 мм - позволяет устанавливать устройства с высокими габаритами, включая двухполюсные автоматы и УЗО
• Модульная ширина: 24 модуля (по стандарту 17,5 мм на модуль)
• Количество рядов: 2 - даёт возможность организовать вертикальную компоновку аппаратов
• Материал корпуса: сталь толщиной 1,2 мм - прочная и долговечная основа
• Покрытие: текстурированный полиэстеровый порошок - устойчиво к царапинам и коррозии
• Цвет: серый, RAL 7035 - соответствует промышленным стандартам
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• DIN-рейка: встроена - совместима со всеми стандартными коммутационными устройствами
• Тип крышки: одна дверь с замком - обеспечивает безопасный доступ и предотвращает случайное включение
• Способ монтажа: скрытая установка - встраивается в стену, поверхность остаётся ровной

Совместимость и монтаж

Щит распределительный встраиваемый металлический ЩРВ-24 (405х320х120) IP31 совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа необходимо подготовить нишу в стене с размерами не менее 415×330×130 мм - с запасом 5–10 мм по каждому измерению для удобства установки и фиксации. Крепление осуществляется через четыре монтажных отверстия в боковых стенках. После установки щита рекомендуется проверить плотность прилегания двери и работоспособность замка.

Безопасность и стандарты

Щит распределительный встраиваемый металлический ЩРВ-24 (405х320х120) IP31 соответствует требованиям ГОСТ Р 51321.1-2007 для распределительных щитов низковольтных систем. Степень защиты IP31 исключает попадание крупных инородных частиц и защиту от вертикально падающей воды - что делает его подходящим для помещений с нормальной влажностью. Наличие замка на двери соответствует правилам безопасности для доступа персонала. Не предназначен для установки во влажных, сырых или наружных условиях.

Преимущества

• Оптимальная внутренняя глубина 120 мм - позволяет разместить даже массивные устройства без перегрузки пространства
• Порошковое покрытие - устойчиво к механическим повреждениям и химическим воздействиям, не требует периодической окраски
• Две строки для монтажа - обеспечивают гибкую компоновку оборудования, особенно при использовании многофункциональных автоматов
• Наличие замка - снижает риск несанкционированного доступа, важно для общественных и административных зданий
• Стандартные размеры - легко интегрируется в существующие проекты и чертежи

Ограничения применения

• Не подходит для установки на улице, в подвалах с постоянной сыростью или в местах с повышенной влажностью - степень защиты IP31 недостаточна
• Не допускается использование в средах с агрессивными газами, паром или химическими испарениями
• Внутреннее пространство ограничено - не подходит для установки больших преобразователей частоты или силовых шин
• При необходимости увеличения числа модулей потребуется переход на более крупный типоразмер (например, ЩРВ-36 или выше)

Примеры использования

• Главный распределительный щит в квартире или малом офисе
• Подъездный щит в многоквартирном доме
• Распределительный щит на участке производства с освещением и розетками
• Аппаратный щит для управления насосами, вентиляцией или светильниками

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была минимум 120 мм - иначе оборудование не поместится
• Используйте уровень при установке - перекос двери затруднит её закрывание и может повредить уплотнители
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - не задувайте его пеной или изоляцией
• При планировании нагрузки учтите, что 24 модуля - это максимум; если нужен запас, выбирайте модель с большим числом модулей
• Щит распределительный встраиваемый металлический ЩРВ-24 (405х320х120) IP31 от TDM ELECTRIC хорошо сочетается с продукцией Schneider Electric, ABB, IEK - все устройства с DIN-рейкой совместимы
