Корпус металлический ЩРв-СТД-30-510х350х115-IP41-УХЛ3 30 модулей, типоисполнение СТАНДАРТ - 367461 КЭАЗ

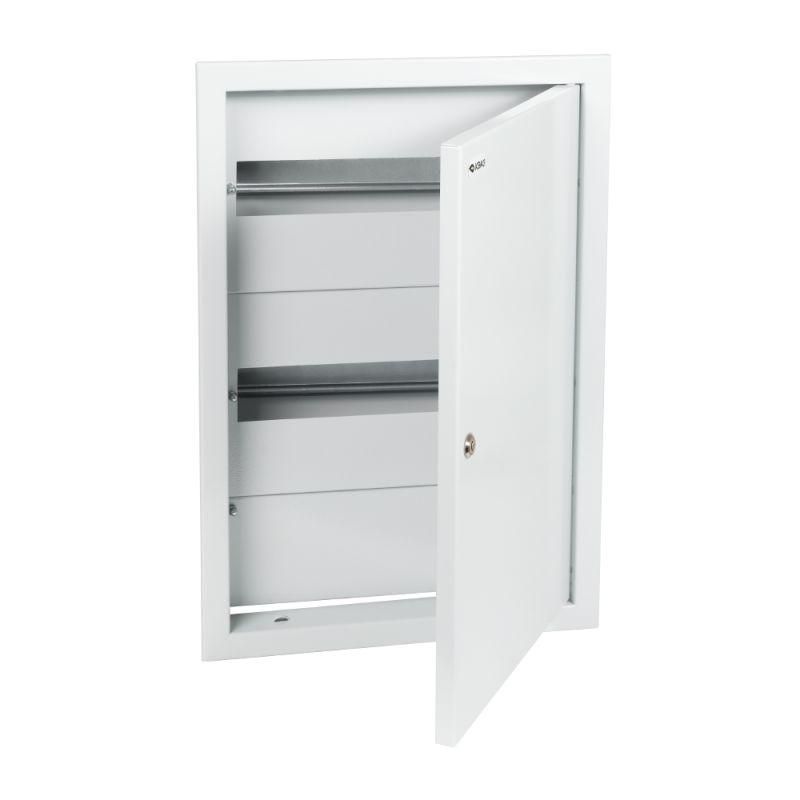

Корпус металлический ЩРв-СТД-30 от КЭАЗ - это встраиваемый металлический корпус для сборки распределительного щита с 30 модулями DIN, рассчитанный на работу в условиях повышенной влажности и температурных колебаний. Артикул 367461 подходит для монтажа в стенах зданий, обеспечивает надежную защиту оборудования и удобство обслуживания.

Назначение и область применения

ЩРв-СТД-30 используется для сборки внутренних распределительных щитов в помещениях и на улице. Он предназначен для установки автоматических выключателей, УЗО, реле, счетчиков и другой модульной аппаратуры. Корпус защищает оборудование от механических повреждений, пыли и случайного доступа. Подходит для систем электроснабжения напряжением до 380 В, где требуется защита от перегрузок и коротких замыканий.

Технические характеристики

• Количество модулей DIN: 30 (стандартная ширина 17,5 мм на модуль)
• Габариты: 510×350×115 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием (цвет RAL 7035 - серый антрацит)
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикальных капель воды
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: скрытая установка в стену (глубина монтажа 115 мм)
• Наличие замка: да, с возможностью запирания ключом
• Номинальный ток: 125 А - максимальный допустимый ток через входные провода
• Класс защиты: II - двойная изоляция, заземление корпуса не обязательно
• Условия эксплуатации: УХЛ3 - работает при температурах от −40C до +40C, в средней влажности

Совместимость и монтаж

ЩРв-СТД-30 совместим со всеми стандартными модульными устройствами, соответствующими DIN 43880. Для монтажа необходимо подготовить нишу в стене глубиной не менее 115 мм. Монтажная панель фиксируется внутри корпуса, после чего устанавливаются устройства. Кабели вводятся через специальные отверстия с решетчатым люком - они легко адаптируются под кабели большого сечения. При необходимости можно заменить поврежденный или неверно вырезанный люк без демонтажа всего корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для электротехнических изделий. Наличие класса защиты II исключает необходимость подключения к контуру заземления, что снижает риск возникновения потенциала на корпусе. Порошковое покрытие предотвращает коррозию и увеличивает срок службы. Хотя указана ударопрочность по EN 50102, конкретные значения не указаны - следует избегать механических воздействий сверх нормы.

Преимущества

• Края монтажной панели тщательно обработаны - безопасны при частичной или полной замене оборудования
• Установочные люки позволяют легко вводить кабели с крупным сечением (до 25 мм2 и более)
• Люк можно заменить при ошибке при изготовлении проема - экономия времени и материалов
• Порошковое покрытие устойчиво к царапинам, химическим веществам и влаге
• Замок обеспечивает контроль доступа - подходит для объектов с ограниченным доступом

Ограничения применения

• Не предназначен для постоянного прямого контакта с водой - IP41 не гарантирует защиту от брызг под углом или струй
• Не рекомендован для установки в местах с высокой запыленностью (например, цеха с металлообработкой) - степень защиты недостаточна
• Имеет фиксированную глубину 115 мм - не подходит для установки габаритных устройств с большой глубиной (например, некоторых преобразователей частоты)
• Не имеет встроенной системы вентиляции - при длительной нагрузке выше 90% от номинала возможен нагрев

Примеры использования

• Внутренние этажные щиты в многоквартирных домах
• Распределительные пункты в офисах, школах, больницах
• Наружные щиты на фасадах зданий (при условии защиты от прямого попадания осадков)
• Автоматизированные системы управления на производстве (конвейеры, насосные станции)

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 5–10 мм больше, чем 115 мм, чтобы избежать давления на заднюю стенку
• При вводе кабелей используйте пластиковые втулки - они предотвратят повреждение изоляции о острые кромки отверстий
• Не забудьте предусмотреть свободное место вокруг корпуса для теплоотдачи - особенно при работе на пределе номинального тока
• Для внешнего монтажа лучше использовать дополнительный козырек или кожух - хотя корпус заявлен как подходящий для улицы, IP41 требует защиты от проливного дождя
• Артикул 367461 - единственный вариант в линейке КЭАЗ с такими габаритами и 30 модулями; аналоги других брендов могут отличаться по форме креплений
