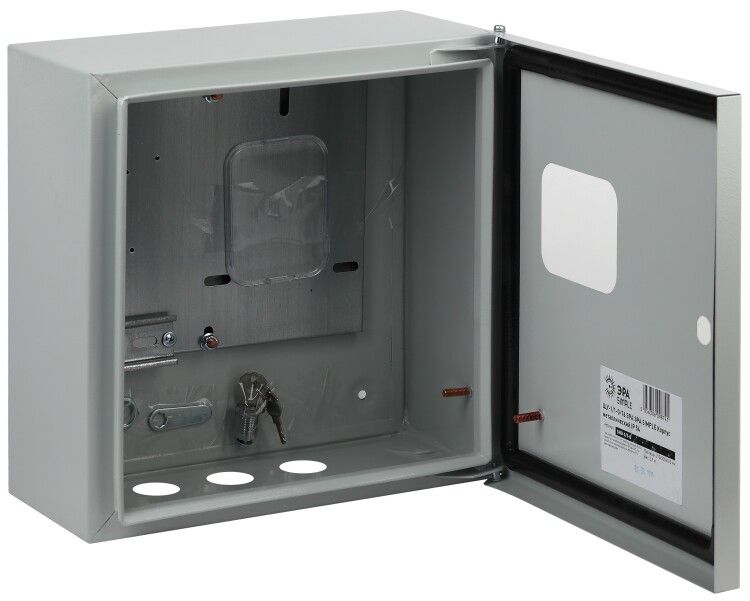

Корпус металлический ЩУ-1-1-0-76 310x300x155 IP54 NO_SIMPLE_STM_SHU-1/1-0 ЭРА Б0046702

Корпус металлический навесной ЩУ-1-1-0-76 310x300x155 IP54 SIMPLE от бренда ЭРА - это готовый щит учета для безопасного монтажа счетчиков и автоматических выключателей в условиях повышенной влажности и запыленности. Подходит для установки на границе энергоучета в жилых, хозяйственных и промышленных объектах.

Назначение и область применения

ЩУ-1-1-0-76 310x300x155 IP54 SIMPLE предназначен для сборки и защиты оборудования учёта электроэнергии: однофазных и трёхфазных счётчиков, автоматических выключателей, УЗО, контакторов. Корпус защищает оборудование от внешних воздействий и обеспечивает безопасную работу при напряжении до 400 В. Применяется в жилых домах, дачах, гаражах, административных зданиях и других местах, где требуется надёжная защита от пыли и брызг воды. Устанавливается на границе энергоучёта - там, где происходит передача электроэнергии от сети к потребителю.

Технические характеристики

• Размеры: 310×300×155 мм (ширина × высота × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Монтажная панель: встроенная DIN-рейка для крепления модульных устройств
• Крышка: откидная, с петлёй для пломбирования
• Смотровое окно: в крышке для визуального контроля показаний счётчика
• Цвет покрытия: RAL 7035 (серый)
• Покрытие: эпоксидно-полиэфирное порошковое, устойчивое к механическим повреждениям и коррозии
• Уплотнитель: двухкомпонентный полиуретановый, по контуру двери
• Глубина монтажа: 0 мм - корпус выступает за поверхность стены, не требует углубления
• Комплектация: замок с двумя ключами

Совместимость и монтаж

ЩУ-1-1-0-76 310x300x155 IP54 SIMPLE монтируется накладным способом на стену с помощью анкеров или саморезов. Поскольку глубина монтажа равна нулю, не требуется подготовка ниши. DIN-рейка позволяет устанавливать любые стандартные модульные устройства: счётчики, автоматы, УЗО, реле напряжения. Кабели заводятся через входные отверстия внизу и сзади корпуса - они не закрыты заглушками, поэтому необходимо самостоятельно выбрать и установить подходящие кабельные вводы. Откидная крышка фиксируется на петле, что позволяет легко провести опломбировку контролирующими организациями.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок до 400 В. Защита IP54 снижает риск поражения электрическим током благодаря изолированному металлическому корпусу и плотному уплотнению. Наличие замка и возможности пломбирования соответствуют нормам энергонадзора. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 1 год.

Преимущества

• Жёсткая сварная конструкция - минимальная деформация при нагрузках
• Высококачественное порошковое покрытие - долговечность и устойчивость к царапинам
• Уплотнитель из вспененного полиуретана - эффективная защита от влаги даже при температурных перепадах
• Смотровое окно - возможность считывать показания без открывания крышки
• Поддержка различных типов счётчиков - совместим с большинством современных моделей
• Простой монтаж - не требует углубления в стену

Ограничения применения

• Не предназначена для установки вне помещений без дополнительной защиты от прямого дождя или сильного снегопада - IP54 не обеспечивает полную герметичность
• Не рекомендуется использовать в средах с постоянными химическими выбросами, масляными парями или агрессивными веществами
• Отсутствие встроенных кабельных вводов - необходимо докупать и устанавливать их отдельно
• Нет встроенного освещения - при плохом освещении места установки затруднён доступ к приборам

Примеры использования

• Вводный щит в частном доме для установки однотарифного или многотарифного счётчика
• Общий щит учёта на этаже многоэтажного дома
• Щит для учёта электроэнергии в гараже или мастерской
• Аварийный распределительный щит на даче с возможностью быстрого доступа
• Индивидуальный щит для коммерческого объекта (магазин, офис, кафе)

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей находились в удобном месте - лучше всего заранее продумать маршрут ввода силового кабеля
• Выбирайте кабельные вводы с резьбой M20–M25, так как они наиболее распространены и хорошо подходят для этого корпуса
• При использовании в холодных регионах убедитесь, что внутри корпуса не образуется конденсат - можно установить небольшой терморегулятор или нагреватель
• При установке на деревянную стену используйте металлические шайбы под крепёж для лучшей электрической связи с корпусом
• ЩУ-1-1-0-76 310x300x155 IP54 SIMPLE - часть серии ЭРА SIMPLE; если нужна более крупная модель, рассмотрите другие варианты из этой же серии
