Корпус металлический ЩУРн-СТД-1-DIN/6-284х350х115-IP41-УХЛ3 1ф счетчик на DIN-рейку, свободно 6 мод., типоисполнение СТАНДАРТ - 367467 КЭАЗ

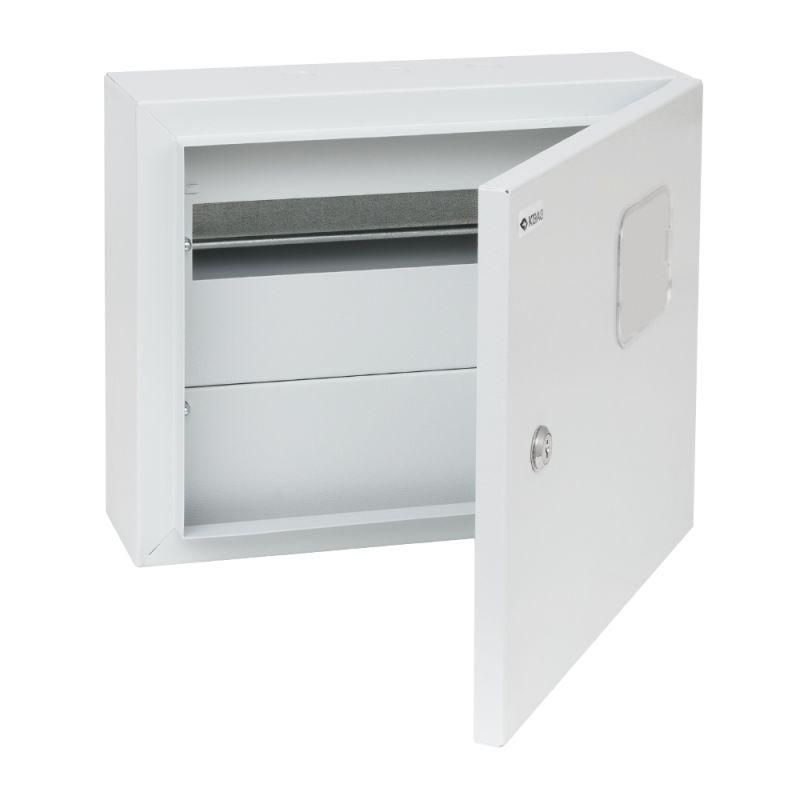

Корпус металлический ЩУРн-СТД-1-DIN/6 от КЭАЗ - это надежная металлическая оболочка для монтажа счетчиков и автоматических выключателей на DIN-рейку в условиях умеренного климата. Артикул 367467 предназначен для внутренней и наружной установки в системах учета и распределения электроэнергии до 380 В.

Назначение и область применения

ЩУРн-СТД-1-DIN/6 используется для сборки учетно-распределительных щитов в жилых, коммерческих и промышленных объектах. Подходит для установки счетчиков, автоматов, УЗО и других устройств на DIN-рейку. Корпус обеспечивает защиту оборудования от внешних воздействий и позволяет организовать безопасную точку ввода и распределения электроэнергии 220/380 В.

Технические характеристики

• Количество модулей DIN: 6 (стандартная ширина 54 мм на модуль)
• Размеры корпуса: 284×350×115 мм (Ш×В×Г)
• Глубина монтажа: 115 мм - достаточна для компактной установки устройств с высокими требованиями к тепловыделению
• Материал корпуса: сталь с порошковым покрытием - повышает долговечность и устойчивость к коррозии
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Номинальный ток: 125 А - допустимый ток через входные провода и шины внутри корпуса
• Тип крышки: закрытого типа - герметичная фиксация, предотвращает доступ к токоведущим частям при открытой дверце
• Наличие замка: да - возможность запирания для контроля доступа
• Наличие смотрового окна: да - позволяет контролировать показания счетчика без вскрытия корпуса
• Наличие монтажной панели: да - жестко закрепленная основа для крепления DIN-реек и оборудования
• Цвет: серый - соответствует промышленным стандартам
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Скоба для шин: есть - удобное крепление N- и PE-шин
• Система пломбирования: предусмотрена - позволяет опломбировать дверцу и вводные кабельные проходы

Совместимость и монтаж

ЩУРн-СТД-1-DIN/6 совместим со всеми стандартными DIN-рейками 35 мм и оборудованием шириной до 6 модулей. Монтаж осуществляется методом открытой установки: корпус крепится к стене с помощью четырех отверстий в задней стенке. Глубина 115 мм позволяет разместить устройства с крупными клеммами и кабелями сечением до 25 мм2. Для подключения кабелей используются два круглых ввода в нижней части корпуса - они рассчитаны на диаметр до 16 мм. Перед монтажом проверьте соответствие посадочных отверстий на стене и габаритов корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает риск ошибок при монтаже. Порошковое покрытие обеспечивает электробезопасность при случайном контакте с корпусом. Система пломбирования соответствует нормам энергонадзора для учетных щитов. Наличие смотрового окна минимизирует необходимость вскрытия при поверках.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Порошковое покрытие устойчиво к царапинам, химическим веществам и ультрафиолету
• Скобы для шин позволяют аккуратно развести N и PE без лишнего монтажа
• Запираемая дверца с системой пломбирования - обязательное требование для учетных щитов
• Поддержка наружной установки - можно использовать на фасадах зданий, в подъездах, на столбах

Ограничения применения

• Не подходит для помещений с постоянным воздействием брызг, струй воды или влажностью выше 95% - степень защиты IP41 недостаточна
• Не рекомендован для установки в местах с возможностью механических ударов - хотя корпус прочный, он не имеет специальной ударопрочной классификации
• Не предназначен для монтажа мощных преобразователей частоты или аппаратуры с высоким уровнем ЭМИ - корпус не экранирует помехи
• Номинальный ток 125 А относится только к вводному кабелю; внутренние цепи должны рассчитываться отдельно

Примеры использования

• Учетный щит в многоквартирном доме - установка одного трехфазного счетчика и нескольких автоматов
• Вводной щит на даче или коттедже - распределение питания по группам освещения и розеток
• Наружный щит на столбе - питание уличного освещения или видеонаблюдения
• Обслуживаемые точки - щиты в подвалах, на этажах, где нужен контроль доступа и пломбировка

Практические советы

• Перед монтажом проверьте, чтобы глубина 115 мм не мешала расположению кабелей в стене - особенно при скрытом монтаже
• Используйте термостойкие кабельные вставки при подключении медных проводов сечением более 16 мм2
• При установке на улице обязательно используйте водоотводящую планку под корпусом и герметизируйте вводы
• При работе с несколькими щитами - выбирайте одинаковые модели для унификации обслуживания
• ЩУРн-СТД-1-DIN/6 от КЭАЗ - это проверенный продукт, подходящий для госзакупок и проектов с требованиями к документированной сертификации
