Щит учетный ЩУ-1/1-1 двухдверный (ВхШхГ) 310х300х160 IP54 PROxima | mb54-1-2 EKF

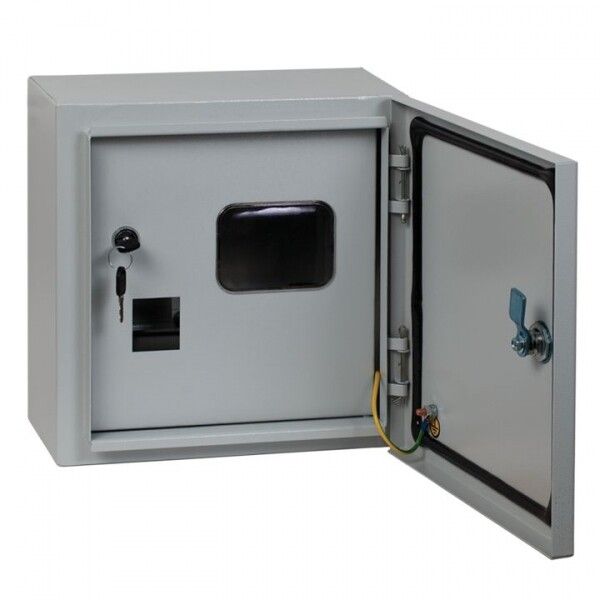

Щит учетно-распределительный навесной ЩУРн-1, ЩУ-1/1-1, ЩУ-1/2 двухдверный (310х300х160) IP54 от бренда EKF, серия PROxima - компактный корпус для организации ввода электроэнергии, учёта потребления и распределения нагрузки в помещениях с умеренным климатом. Подходит для монтажа на стену, рассчитан на работу с током до 125 А и оборудован местом под счётчик.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн-1 предназначен для приёмки электроэнергии от внешней сети, её учёта через установленный счётчик и дальнейшего распределения по внутренним цепям. Применяется в жилых домах, офисах, малых производствах, объектах коммунального хозяйства и других зонах, где требуется надёжная точка ввода и контроль энергопотребления. Удобен там, где нужна защита от пыли и влаги, но нет необходимости в глубокой установке в стену.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Количество модулей DIN: 6 шт. - позволяет установить автоматические выключатели, УЗО, реле и другие модульные устройства
• Материал корпуса: листовая сталь толщиной 1,2 мм
• Материал двери: металлический, с фосфатным покрытием и порошковой окраской
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, в условиях повышенной влажности
• Размеры: 310×300×160 мм
• Наличие DIN-рейки: да - для удобной фиксации модульного оборудования
• Наличие места под счётчик: да - специально спроектированное отсек
• Наличие прозрачного окна: да - для считывания показаний счётчика без открывания двери
• Наличие замка: да - с возможностью пломбирования
• Наличие откидной крышки: да - для доступа к верхней части корпуса при монтаже
• Гарантийный срок: 60 месяцев
• Соответствие нормативам: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн-1 монтируется накладным способом на любую прочную поверхность - бетон, кирпич, гипсокартон (с предварительной установкой дюбелей). Крепление выполняется через четыре угловые отверстия в задней стенке. Диаметр отверстий под крепёж не указан - рекомендуется использовать саморезы или анкеры 5–6 мм. Монтаж проводится после проверки совпадения входного кабеля с размерами вводных отверстий. Открытый тип корпуса требует соблюдения правил безопасности: работы под напряжением запрещены. Все провода должны быть проложены с запасом для последующего обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Защита IP54 обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью (например, подъезды, подвалы, технические этажи). Корпус выполнен из стали, прошедшей фосфатирование и покрытой атмосферостойкой порошковой краской - это снижает риск коррозии. Наличие замка и возможности опломбирования соответствует требованиям энергонадзора для учётных устройств. Сертифицирован для использования в системах с напряжением до 380 В переменного тока.

Преимущества

• Двухдверная конструкция - удобство при обслуживании и распределении аппаратов между двумя секциями
• Прозрачное окно - исключает необходимость вскрытия щита для снятия показаний счётчика
• Высокая механическая прочность - стальной корпус толщиной 1,2 мм и сварная сборка обеспечивают долговечность
• Поддержка DIN-рейки - совместимость с широким спектром модульного оборудования
• Фосфатное покрытие и порошковая окраска - устойчивость к коррозии даже в сложных условиях
• Длинная гарантия - 5 лет на весь корпус

Ограничения применения

• Не предназначен для установки вне помещений - IP54 не обеспечивает защиту от прямого дождя или длительного воздействия воды
• Ограниченное количество модулей (6) - не подходит для крупных распределительных щитов с большим числом групп
• Некомплектный состав - не включает автоматы, счётчики, клеммы; всё оборудование необходимо приобретать отдельно
• Не имеет встроенных вводных кабельных вводов - требуется самостоятельная подготовка отверстий под кабели
• Не рекомендуется для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Электроснабжение квартиры или частного дома - ввод от столба, счётчик, группы освещения и розеток
• Общий ввод в многоквартирном доме - распределение по этажам или подъездам
• Административные здания - учёт и распределение питания для офисов, серверных комнат
• Производственные участки - питание малых станков, насосов, светильников
• Технические помещения - щиты на чердаках, в подвалах, на лестничных клетках

Практические советы

• Перед монтажом проверьте, чтобы входящий кабель имел достаточную длину и подходящий диаметр для вводного отверстия - в щите нет готовых вводов
• При установке счётчика используйте только модели, совместимые с размерами отсека - обычно это однотарифные счётчики типа СЕ 102, Меркурий 201
• Для увеличения количества модулей можно использовать переходники на DIN-рейку, но не превышайте суммарную мощность 125 А
• При работе в холодных условиях (ближе к нижнему пределу УХЛ3) убедитесь, что все контакты плотно затянуты - металл становится хрупче
• Проверяйте целостность замка и наличие пломбы регулярно - особенно в общественных местах
• Щит учетно-распределительный навесной ЩУРн-1 от EKF PROxima лучше всего сочетается с продукцией того же бренда - автоматами, УЗО, клеммниками, что упрощает сервис и гарантийное обслуживание
