Корпус металлический ЩУРн-СТД-3-МП/7-645х260х145-IP41-УХЛ3 3ф счетчик на МП, 7 мод., типоисполнение СТАНДАРТ - 367472 КЭАЗ

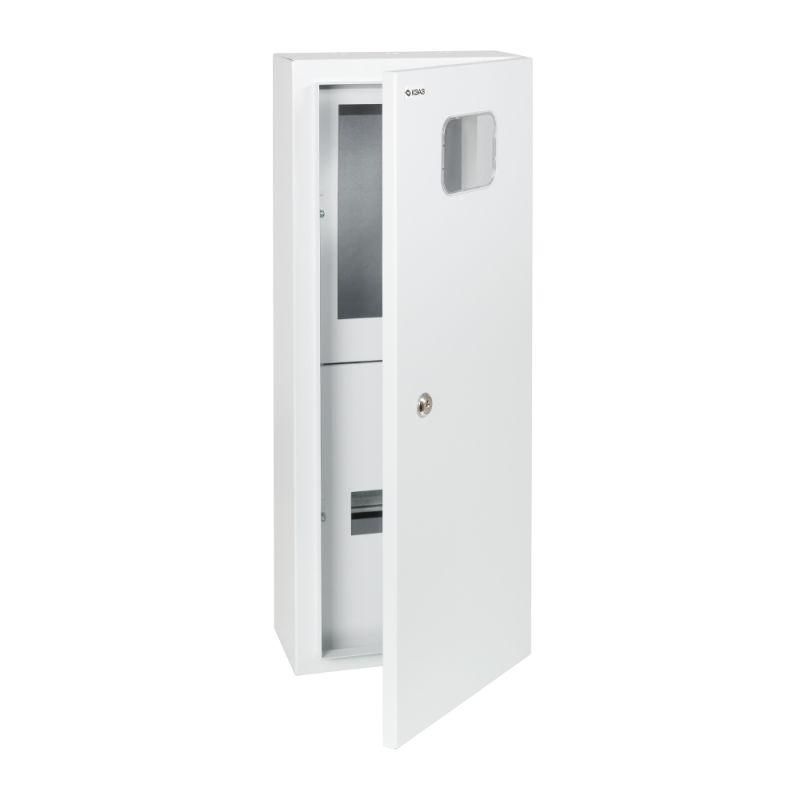

Корпус металлический ЩУРн-СТД-3-МП/7 от КЭАЗ - это надежная металлическая оболочка для сборки щита учета и распределения электроэнергии с модульной аппаратурой. Подходит для установки одно- и трехфазных счетчиков, автоматических выключателей и других устройств на 7 модулей DIN. Артикул 367472 обеспечивает совместимость со стандартными компонентами и рассчитан на открытую установку в помещениях и на улице.

Назначение и область применения

ЩУРн-СТД-3-МП/7 предназначен для сборки учетно-распределительных щитов в системах электроснабжения 220/380 В. Он защищает внутреннюю аппаратуру - счетчики, автоматы, устройства защитного отключения - от внешних воздействий и обеспечивает безопасную коммутацию. Применяется в жилых домах, офисах, производственных цехах, на объектах ЖКХ и энергообеспечения. Корпус подходит как для внутрипомещений, так и для наружной установки благодаря классу защиты IP41 и устойчивости к климатическим условиям УХЛ3.

Технические характеристики

• Количество модулей DIN: 7 - позволяет установить до семи стандартных модульных устройств (например, однополюсные автоматы или счетчики)
• Степень защиты: IP41 - предотвращает попадание твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием - повышает долговечность и устойчивость к коррозии
• Номинальный ток: 125 А - максимальный допустимый ток через входные провода и шины
• Глубина монтажа: 145 мм - достаточна для размещения большинства модульных устройств с клеммниками
• Тип крышки: закрытого типа - герметичная, с возможностью запирания
• Класс защиты: II - двойная изоляция, не требует подключения к заземлению самого корпуса
• Цвет: серый - соответствует промышленным стандартам визуального восприятия
• Наличие смотрового окна - позволяет контролировать показания счетчика без вскрытия корпуса
• Наличие монтажной панели - фиксирует модульные устройства на месте, исключая люфт
• Наличие замка - обеспечивает доступ только авторизованному персоналу
• Скобы для шин N и PE - удобная система крепления нулевой и защитной шин
• Система пломбирования - возможность опломбировки вводных кабелей и счетчика для контроля учета

Совместимость и монтаж

ЩУРн-СТД-3-МП/7 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60947-7-1. Монтаж осуществляется открытым способом - корпус крепится к стене с помощью четырех отверстий в задней стенке. Для правильной установки важно соблюдать посадочные размеры: высота 645 мм, ширина 260 мм, глубина 145 мм. Перед монтажом проверьте соответствие толщины стены и возможности сверления. Шины N и PE крепятся к специальным скобам внутри корпуса - они уже установлены и не требуют дополнительного крепления. Кабельный ввод выполняется через готовые отверстия в нижней и боковой частях - можно использовать кабельные вводы с уплотнителями для усиления защиты.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Класс защиты II гарантирует электробезопасность даже при отсутствии заземления корпуса. Степень защиты IP41 соответствует нормам для помещений с повышенной влажностью, но не для прямого воздействия дождя или струй воды. Сертифицирован для работы в условиях УХЛ3 - температура от −40C до +40C, умеренный климат с возможностью конденсации. Порошковое покрытие снижает риск возникновения точечной коррозии.

Преимущества

• Интегрированные скобы для шин N и PE - экономят время при сборке и обеспечивают надежный контакт
• Система пломбирования - необходима для энергонадзора и контроля потребления
• Смотровое окно - позволяет считывать показания счетчика без демонтажа крышки
• Порошковое покрытие - устойчиво к механическим повреждениям и химическому воздействию
• Закрытая крышка с замком - предотвращает несанкционированный доступ
• Высокая прочность стали - выдерживает нагрузки при транспортировке и эксплуатации

Ограничения применения

• Не предназначен для установки в местах с постоянным прямым контактом с водой - IP41 не обеспечивает защиту от струй или брызг
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита
• Не подходит для установки в условиях температуры ниже −40C или выше +40C
• Максимальный ток 125 А - не используется для вводных щитов с мощностью более 75–80 кВт
• Не имеет встроенной системы вентиляции - при длительной работе в тепле возможен нагрев внутреннего объема

Примеры использования

• Учетно-распределительный щит в многоквартирном доме - для установки трехфазного счетчика и групповых автоматов
• Щит на входе в производственный участок - для распределения питания по станкам и освещению
• Наружный щит на даче или коттедже - при наличии смотрового окна и замка обеспечивает безопасный учет
• Объекты ЖКХ - где требуется пломбировка и контроль доступа

Практические советы

• Перед монтажом проверьте, что все модульные устройства поместятся в 7 модулей - учтите габариты термореле, УЗО и счетчиков
• Используйте кабельные вводы с уплотнителями, особенно при наружной установке - это сохранит степень защиты IP41
• Шины N и PE лучше крепить сразу после установки корпуса - так проще избежать перекосов при затяжке болтов
• При установке на улице выбирайте место с минимальным прямым солнечным воздействием - чтобы избежать перегрева
• Пломбирование выполняйте после завершения всех подключений - перед этим не закрывайте крышку полностью
• ЩУРн-СТД-3-МП/7 от КЭАЗ - один из самых распространённых решений в России; артикул 367472 легко найти в каталогах поставщиков
