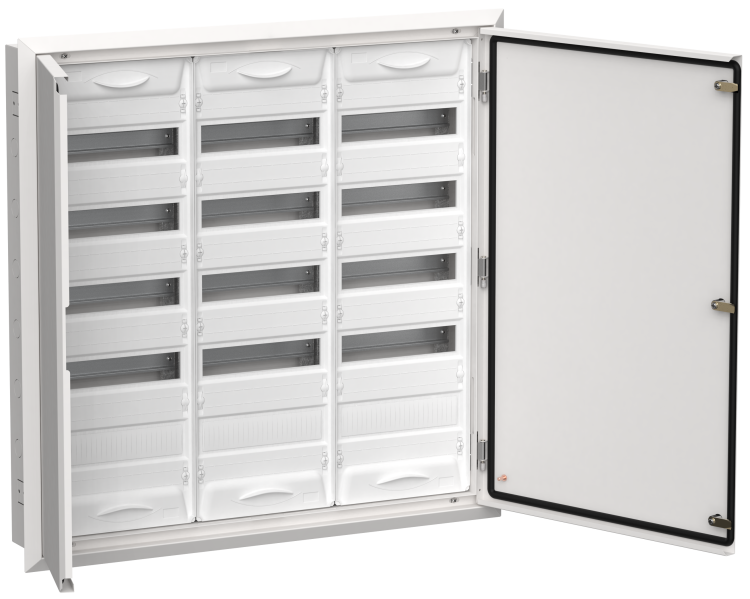

Корпус металлический ЩРв-180 (3х60) 880х885х130 IP31 бел TITAN 5 | TI5-50-V-3X060-31 IEK

Корпус металлический ЩРв-180 (3х60) 880х885х130мм IP31 белый от IEK (ИЭК) - это надёжный щит для внутренней установки, предназначенный для компоновки модульного оборудования в системах распределения электроэнергии до 400 В. Артикул ti5-50-v-3x060-31 соответствует серии TITAN 5, обеспечивая совместимость с другими элементами этой линейки.

Назначение и область применения

Корпус ЩРв-180 предназначен для сборки распределительных щитов с использованием модульной аппаратуры - автоматических выключателей, УЗО, реле, контакторов и других устройств на DIN-рейке. Подходит для ввода и распределения электроэнергии в зданиях с напряжением 230/400 В. Обеспечивает защиту от токов перегрузки и короткого замыкания. Применяется в жилых домах, офисах, административных и промышленных объектах там, где требуется скрытая установка щита в стене.

Технические характеристики

• Тип изделия: щит распределительный
• Модульная ширина: 180 модулей (стандарт 17,5 мм на модуль)
• Габариты: 880×885×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество рядов: 5
• DIN-рейка: установлены три рейки (по умолчанию - 35 мм, тип C)
• Способ монтажа: скрытая установка в нишу стены
• Тип крышки: закрытого типа, плотно прилегает к раме
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-180 совместим со всеми стандартными модульными устройствами, устанавливаемыми на DIN-рейку. Для монтажа необходима подготовленная ниша в стене с габаритами не менее 900×900×150 мм - чтобы обеспечить зазоры для проводов и доступа к клеммам. Крышка фиксируется на двух точках, открывается на петлях. Все кабельные вводы - предварительно не предусмотрены; необходимо сверлить отверстия самостоятельно при необходимости. Монтаж допускается только после завершения отделочных работ - из-за скрытого способа установки нельзя менять положение щита после оштукатуривания.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP31 гарантирует безопасную работу в помещениях с нормальной влажностью - например, квартирах, офисах, подъездах. Не рекомендовано использование во влажных средах (бассейны, подвалы с постоянным конденсатом) или на улице. Корпус не является взрывозащищённым и не предназначен для опасных зон.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим воздействиям
• Белое покрытие снижает риск коррозии и легко сочетается с интерьером
• 180 модулей позволяют разместить сложную систему защиты - от вводного автомата до групп освещения и розеток
• Пятирядная компоновка оптимальна для организации цепей по функциям (фазы, ноль, земля, группы нагрузок)
• Совместимость с серией TITAN 5 - можно использовать одинаковые крепления, аксессуары и запчасти

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточен для открытых площадок
• Не рассчитан на высокую влажность или постоянное попадание воды - не используется в банях, прачечных, холодильных камерах
• Требует предварительной подготовки стены - невозможно переместить после монтажа
• Отсутствие готовых кабельных вводов требуют дополнительных операций при монтаже
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке возможен перегрев

Примеры использования

• Главный распределительный щит в многоквартирном доме - ввод 380 В, 180 модулей хватает на все этажи
• Щит управления в офисе - распределение питания по комнатам, кондиционерам, серверам
• Подъездный щит в новостройке - защита групп розеток, света, лифта и сигнализации
• Административное здание - комбинированный щит с УЗО, автоматами и контроллерами

Практические советы

• Перед монтажом проверьте глубину ниши - корпус выступает на 130 мм, учтите толщину штукатурки и декора
• Установите DIN-рейки перед монтажом щита в стену - проще работать с ними на столе
• Используйте термоусадочные трубки и бирки для маркировки проводов - 180 модулей усложняют диагностику
• Не забудьте оставить свободное место вокруг щита для обслуживания - минимум 5 см спереди
• Для увеличения степени защиты используйте герметичные вводы и уплотнители - даже при IP31 это повысит долговечность
• Артикул ti5-50-v-3x060-31 - единственный в линейке с такими габаритами и 5 рядами; аналоги имеют меньшую вместимость
