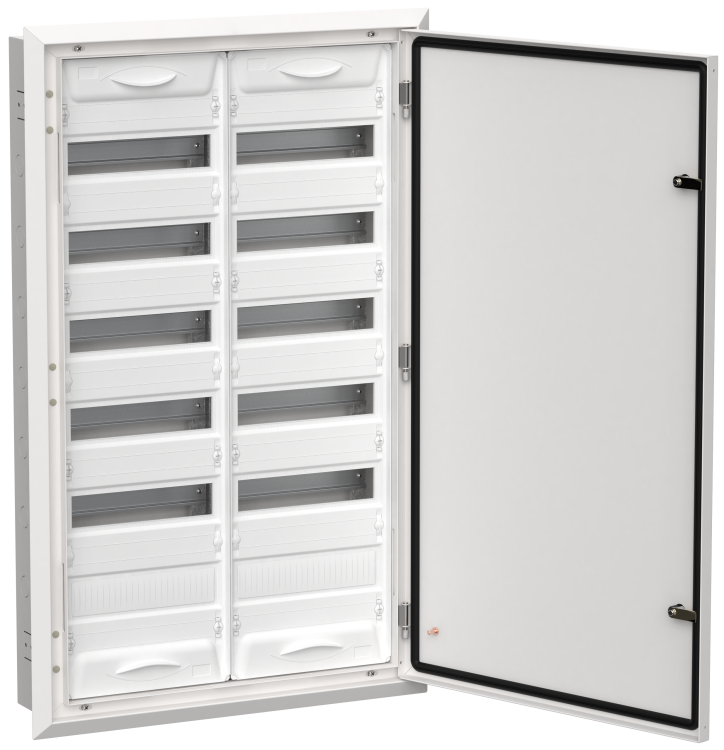

Корпус металлический ЩРв-144 (2х72) 1005х625х130 IP31 бел. TITAN 5 IEK TI5-50-V-2X072-31

Корпус металлический ЩРв-144 (2х72) 1005х625х130мм IP31 белый от бренда IEK - это надёжная основа для сборки распределительного щита в закрытых помещениях. Артикул ti5-50-v-2x072-31 соответствует серии TITAN 5 и предназначен для установки модульной аппаратуры на DIN-рейках. Корпус ЩРв-144 обеспечивает механическую защиту и устойчив к воздействию внешней среды в условиях сухих помещений.

Назначение и область применения

Корпус ЩРв-144 используется для сборки распределительных щитов в зданиях с постоянным контролем температуры и влажности. Он применяется для ввода и распределения электроэнергии в сетях до 400 В переменного тока, а также для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств. Подходит для жилых домов, офисов, административных и промышленных объектов, где требуется компактное и защищённое расположение оборудования.

Технические характеристики

• Общий размер: 1005×625×130 мм - позволяет вместить до 144 модулей DIN шириной 18 мм;
• Количество рядов: 6 - равномерное распределение нагрузки по высоте;
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к деформациям;
• Цвет: белый - сочетается с интерьером, снижает визуальное давление;
• Степень защиты: IP31 - предохраняет от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально;
• Тип крышки: закрытого типа - герметична, исключает случайный доступ к токоведущим частям;
• DIN-рейка: есть - стандартная, совместима с любыми модульными устройствами;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Способ монтажа: внутренний / скрытый - устанавливается в нишу стены, не выступает за поверхность.

Совместимость и монтаж

Корпус ЩРв-144 рассчитан на установку внутри стеновой ниши. Для монтажа необходимо подготовить отверстие с габаритами не менее 1015×635×140 мм - с запасом 5–10 мм по каждому измерению для удобства фиксации. Крепится к стене через специальные кронштейны, входящие в комплект. Все провода подводятся снизу или сверху - предусмотрены кабельные вводы. Напряжение питания - до 400 В. Максимальная плотность установки: 24 модуля на один ряд. Убедитесь, что глубина ниши достаточна для свободного открывания крышки - она требует минимум 130 мм свободного пространства перед собой.

Безопасность и стандарты

Корпус ЩРв-144 соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP31 гарантирует безопасную работу в помещениях с нормальной влажностью - не рекомендовано для влажных зон, на улице или в производственных цехах с брызгами воды. Конструкция исключает возможность прикосновения к токоведущим элементам при закрытой крышке. Применяется только в системах TN-S и TN-C-S.

Преимущества

• Высокая вместимость - 144 модуля позволяют разместить сложную систему защиты и управления;
• Удобство обслуживания - крышка легко открывается на петлях, не требует демонтажа;
• Защита от механических повреждений - стальная конструкция выдерживает удары и давление;
• Антискользящее покрытие - белый порошковый слой не царапается и не теряет цвет при регулярной уборке;
• Совместимость со всей серией TITAN 5 - можно использовать с другими изделиями IEK для единой системы.

Ограничения применения

• Не подходит для установки во влажных помещениях (баня, бассейн, подвалы с протечками);
• IP31 не защищает от струй воды, пыли или агрессивных паров - нельзя применять в цехах с химическими выбросами;
• Внутренняя установка требует предварительной подготовки стены - невозможно смонтировать на открытую поверхность;
• Не предназначена для наружного монтажа или эксплуатации при температуре ниже –10C и выше +40C;
• Не содержит встроенной вентиляции - при большой тепловой нагрузке возможен перегрев, нужен дополнительный теплоотвод.

Примеры использования

• Главный распределительный щит в квартире или многоквартирном доме - ввод 380 В, разделение на группы освещения, розеток, бытовой техники;
• Щит управления в офисе - управление кондиционированием, серверной, световым оборудованием;
• Подъездный щит в многоэтажке - распределение энергии между этажами;
• Локальный щит на производстве - контроль за насосами, вентиляторами, маломощными станками в сухом помещении.

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, а крышка должна открываться полностью без препятствий;
• Используйте только сертифицированные модульные устройства - не все производители обеспечивают точное соответствие по ширине и креплению;
• При большом количестве кабелей используйте кабельные каналы и фиксаторы - перегрузка входов снижает степень защиты;
• При необходимости увеличения охлаждения - установите вентилятор с термореле вне корпуса, чтобы не нарушать IP31;
• При заказе нескольких экземпляров - берите одинаковые партии, чтобы цвет и фактура были единообразны.
