Корпус ЩРв-168 (2х84) TITAN 5 1130х625х130 IP31 бел. метал. IEK TI5-50-V-2X084-31

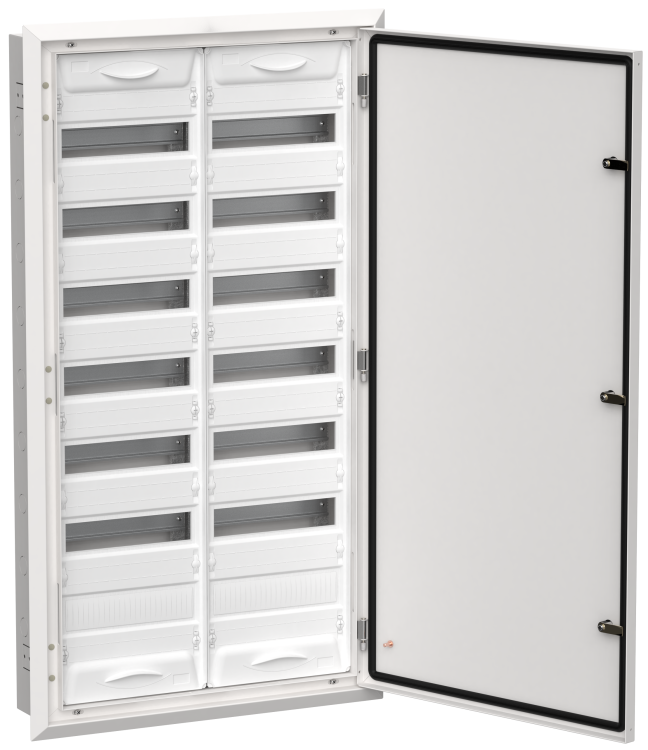

Корпус металлический ЩРв-168 (2х84) 1130х625х130 мм IP31 белый (одна дверь) от бренда IEK предназначен для компактной сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-2x084-31 соответствует серии TITAN 5 и обеспечивает надежную защиту оборудования при скрытом монтаже.

Назначение и область применения

Корпус ЩРв-168 используется для сборки распределительных щитов в помещениях с нормальной влажностью и отсутствием агрессивных сред. Подходит для ввода и распределения электроэнергии в сетях до 400 В переменного тока. Обеспечивает защиту от токов перегрузки и короткого замыкания при помощи автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, административных зданиях и на объектах промышленного назначения, где требуется внутренняя установка.

Технические характеристики

• Общая модульная емкость: 168 модулей (2×84)
• Габариты: 1130×625×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество рядов: 7
• Наличие DIN-реек: да, две стандартные рейки для крепления модульной аппаратуры
• Тип крышки: закрытого типа, одна дверца с замком
• Способ монтажа: скрытая установка в стену
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-168 совместим со всеми типами модульной аппаратуры, устанавливаемой на DIN-рейку шириной 35 мм. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 1150×640×150 мм - с запасом на изоляцию и фиксацию. Крепление осуществляется через предварительно установленные анкерные болты или специальные кронштейны. Корпус не имеет внешних элементов - полностью утоплен в стену после отделки. Перед установкой проверьте соответствие толщины стены и глубины ниши - минимальная требуемая глубина 130 мм.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-7-1. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями и защищает от попадания крупной пыли и конденсата. Конструкция исключает доступ к внутренним элементам при закрытой дверце. Все металлические части корпуса заземлены через контактную площадку внутри.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим воздействиям
• Белое покрытие снижает риск коррозии и легко сочетается с интерьером
• Удобная компоновка: два ряда по 84 модуля позволяют размещать сложные системы управления
• Закрытая дверца с замком повышает уровень безопасности против несанкционированного доступа
• Срок службы 15 лет - рассчитан на длительную эксплуатацию без ремонта

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточен для открытых помещений, дождя или высокой влажности
• Не рекомендован для мест с постоянным воздействием химически активных паров, масла или агрессивных жидкостей
• Скрытая установка требует капитальных работ - нельзя переустановить без демонтажа отделки
• Не поддерживает установку крупногабаритных устройств (например, силовых преобразователей), которые выходят за рамки стандартной модульной высоты

Примеры использования

• Главный распределительный щит в многоквартирном доме - ввод 380 В, распределение по этажам
• Щит освещения и розеток в офисном здании - 168 модулей позволяют развести все группы нагрузок
• Аварийный щит управления системами вентиляции и пожарной сигнализации
• Распределительный пункт на производстве - для группового управления станками и конвейерами

Практические советы

• Перед монтажом проверьте, что глубина ниши позволяет свободно открывать дверцу - минимум 130 мм + 10–15 мм на теплоизоляцию
• Используйте только сертифицированные модульные устройства - нестандартные элементы могут не поместиться в 168 модулей
• При проектировании учтите, что каждый модуль занимает 17,5 мм - планируйте расположение с учетом будущего обслуживания
• Для удобства обслуживания оставьте свободное место рядом с главными автоматами - они часто требуют замены
• Проверьте наличие заземляющего провода перед подключением - корпус должен быть надежно заземлен
