Корпус ЩРв-144 (3х48) TITAN 5 755х885х130 IP31 бел. метал. IEK TI5-50-V-3X048-31

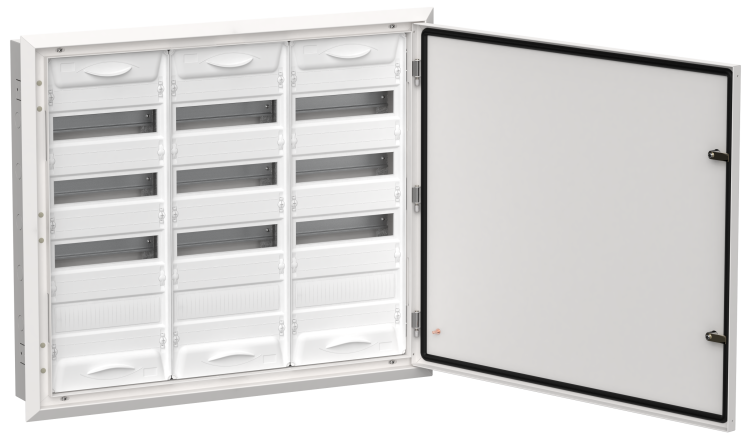

Корпус металлический ЩРв-144 (3х48) 755х885х130 мм IP31 белый (две двери) от бренда IEK предназначен для компактной сборки распределительных щитов в помещениях с умеренной влажностью. Этот щит, выполненный из стали и совместимый с модульной аппаратурой, обеспечивает надежную защиту оборудования в системах до 400 В. Артикул ti5-50-v-3x048-31 соответствует серии TITAN 5.

Назначение и область применения

Корпус металлический ЩРв-144 используется для монтажа распределительных щитов в зданиях жилого, коммерческого и промышленного назначения. Он подходит для ввода и распределения электроэнергии на напряжение 230/400 В, а также для защиты цепей от перегрузок и коротких замыканий. Благодаря закрытому типу крышки и защите IP31, корпус применяется внутри помещений - в электрощитовых, технических комнатах, на этажных щитках многоквартирных домов и в административных зданиях.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей DIN: 144 (4 ряда по 36 модулей каждый)
• Наличие DIN-реек: да, предустановленные
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Габариты: 755×885×130 мм (Ш×В×Г)
• Способ монтажа: скрытая установка в стену
• Количество дверей: две
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩРв-144 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке 35 мм. Монтаж осуществляется исключительно в нишу стены - фиксация происходит через крепления на задней стенке корпуса. Для правильной установки необходимо вырезать проём по габаритам 755×885 мм с учётом зазора 5–10 мм для удобства монтажа и вентиляции. Учитывайте глубину 130 мм - она достаточна для большинства автоматических выключателей и УЗО, но не подходит для крупногабаритных преобразователей частоты или мощных контакторов.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Защита IP31 гарантирует безопасность от случайного прикосновения к токоведущим частям и попадания капель воды сверху. Корпус не предназначен для установки во влажных, сырых или наружных условиях - использование вне указанных условий снижает срок службы и нарушает нормы безопасности.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим воздействиям
• Два двери обеспечивают удобство доступа к оборудованию с двух сторон - особенно полезно при расположении щита между двумя помещениями
• Чёткая разбивка на 4 ряда по 36 модулей позволяет равномерно распределить нагрузку и организовать логичную схему подключения
• Белое покрытие улучшает визуальный контроль состояния внутренних элементов и легко моется
• Срок службы 15 лет подтверждает долговечность материала и качества сборки

Ограничения применения

• Не допускается установка на улице, в подвале с высокой влажностью или в местах постоянного воздействия воды
• IP31 не защищает от пыли и брызг - нельзя использовать в цехах с большим количеством пыли, опилок или металлической стружки
• Скрытая установка требует подготовки стены - невозможен наружный монтаж на поверхность
• Глубина 130 мм ограничивает применение крупных устройств - проверяйте габариты каждого модуля перед компоновкой

Примеры использования

• Этажный распределительный щит в многоквартирном доме - питание квартир, освещения, лифта
• Щит управления в офисном здании - распределение энергии по комнатам, розеткам, кондиционерам
• Производственный участок - распределение питания на группы станков, световые сигналы, системы аварийной сигнализации
• Административные здания - щиты на каждом этаже для группового учета и отключения

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты ниши - даже небольшая погрешность затруднит установку
• Убедитесь, что все провода имеют запас длины для подключения к устройствам - в скрытых щитах доступ ограничен
• Используйте термостойкие клеммы и изоляцию - температура внутри корпуса может повышаться при длительной нагрузке
• При планировании схемы распределения - начинайте с силовых цепей (вход, автоматы), затем размещайте слаботочные устройства (розетки, освещение)
• Для обслуживания рекомендуется оставлять свободные модули - минимум 10–15% от общего числа - для будущих расширений
