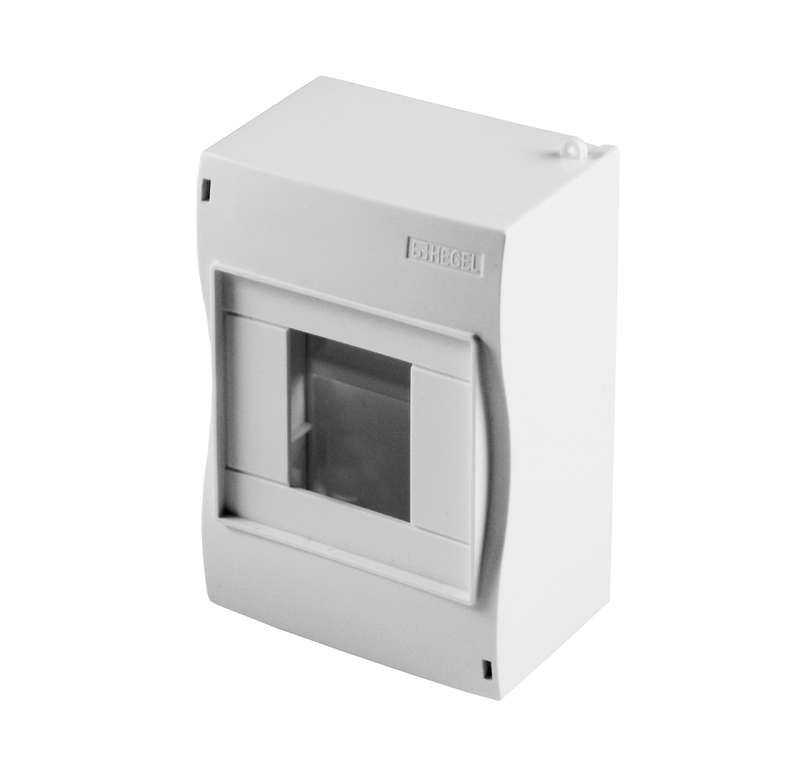

Бокс ОП 4м без защ. шторок IP40 сер. HEGEL КМ2040-03

Корпус модульный открытой установки на 3–4 модуля IP40, серия HEGEL (артикул КМ2040-03) предназначен для компактного размещения модульных устройств на DIN-рейке в условиях, где требуется доступ к оборудованию без герметичной защиты. Подходит для внутренней установки в помещениях с умеренной запыленностью.

Назначение и область применения

Корпус модульный открытой установки на 3–4 модуля IP40, серия HEGEL используется для монтажа коммутационных и управляющих элементов: автоматических выключателей, реле, контакторов, кнопочных постов, сигнальных ламп и других устройств стандарта 17,5 мм на модуль. Открытый тип корпуса обеспечивает быстрый доступ к аппаратуре для обслуживания, настройки или аварийного отключения. Применяется в щитовых камерах, на стендах оборудования, в цехах и административных зданиях, где нет воздействия воды, агрессивных паров или высокой запылённости.

Технические характеристики

• Количество модулей: 3–4 (стандартная ширина 17,5 мм на модуль)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды
• Тип установки: открытая, на поверхность (накладной монтаж)
• Материал корпуса: термостойкий пластик (поликарбонат или аналог)
• Размеры: соответствуют габаритам 3–4 модулей на DIN-рейке (точная длина указана в чертежах производителя)
• Крепление: через отверстия для саморезов или болтов на стену/панель
• DIN-рейка: встроенная, стандарт EN 60715, 35 мм

Совместимость и монтаж

Корпус модульный открытой установки на 3–4 модуля IP40, серия HEGEL совместим со всеми стандартными модульными аппаратами, устанавливаемыми на DIN-рейку. Для монтажа:

• Установите DIN-рейку в корпус - она фиксируется защелками;
• Закрепите корпус на вертикальной или горизонтальной поверхности с помощью четырёх крепёжных отверстий по углам;
• Подключите провода через входные отверстия - они не имеют герметизации, поэтому используйте кабельные вводы с уплотнением при необходимости;
• Не затягивайте крепления слишком сильно - риск деформации корпуса из пластика.

Безопасность и стандарты

Корпус соответствует требованиям к электрооборудованию для помещений с нормальными условиями эксплуатации. Степень защиты IP40 исключает попадание инструментов и проводов толщиной более 1 мм, что снижает риск случайного замыкания. Соответствие стандартам IEC/EN 62208 для корпусов распределительных устройств подтверждается документацией производителя HEGEL.

Преимущества

• Простая сборка - нет сложных механизмов, всё фиксируется защелками и винтами;
• Легкий вес и компактность - удобен для ограниченных пространств;
• Чёткая разметка для модулей - позволяет точно рассчитать количество установленных устройств;
• Высокая термостойкость материала - выдерживает температуры до +60C без деформации;
• Открытое исполнение - ускоряет диагностику и ремонт без демонтажа.

Ограничения применения

• Не применяйте в местах с повышенной влажностью, осадками или мытьём струёй воды - IP40 не защищает от жидкости;
• Избегайте установки в средах с металлической пылью, волокнами или агрессивными химическими веществами - материал не устойчив к коррозии и растворителям;
• Не используйте для наружной установки - отсутствует защита от атмосферных воздействий;
• Не допускается перегрузка по числу модулей - превышение 4 модулей нарушает тепловой режим и механическую целостность.

Примеры использования

• Щит управления насосной станцией - размещение реле давления, контакторов и предохранителей;
• Пульт управления конвейером - кнопки старта/стоп, световые индикаторы, временные реле;
• Распределительный щит в офисном здании - автоматы освещения, УЗО, счетчики;
• Оборудование учебных мастерских - тренировочные панели с модульной аппаратурой.

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса позволяла свободно открывать дверцу - особенно при использовании больших автоматов;
• Если нужна защита от пыли, установите сетчатые фильтры на вентиляционные отверстия (если есть);
• При прокладке кабелей используйте кабельные зажимы - это предотвращает перегибы и повреждение изоляции;
• Для многократного доступа рекомендуется использовать модели с пружинным замком - в КМ2040-03 он предусмотрен;
• Артикул КМ2040-03 - единственный в линейке HEGEL с этой вместимостью; другие номера серии (например, КМ2020-02) подходят для меньшего количества модулей.
