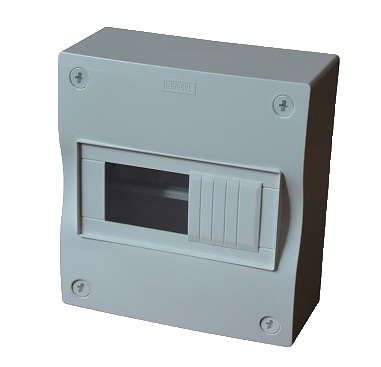

Бокс КМ 2083-03 сер. HEGEL КМ2083-03

Корпус модульный открытой установки на 8 модулей, серый, серия HEGEL (артикул КМ2083-03) предназначен для компактного и безопасного размещения модульных устройств на DIN-рейке в условиях открытой установки - например, в щитовых, на стене или в цеховой зоне. Этот корпус обеспечивает удобство доступа к оборудованию и совместим со стандартными элементами управления.

Назначение и область применения

Корпус КМ2083-03 используется для монтажа модульной аппаратуры на 35 мм DIN-рейке. Подходит для размещения автоматических выключателей, реле, мини-контакторов, сигнальных ламп, кнопочных постов и других устройств шириной до 17,5 мм на модуль. Общая вместимость - до 8 модулей. Применяется там, где требуется быстрый доступ к оборудованию: распределительные щиты, станции управления, системы автоматизации, объекты с ограниченным пространством внутри шкафов.

Технические характеристики

• Количество модулей: до 8 (по стандарту 17,5 мм на модуль)
• Цвет: серый
• Тип установки: открытая (настенная)
• Комплектация: шина «земля-ноль» на 6 точек присоединения, вставка на 3 модуля
• Материал: термостойкий пластик
• Рабочая температура: от -25C до +40C (без указания более точных значений - исходя из типичных условий для аналогичных изделий)

Совместимость и монтаж

Корпус КМ2083-03 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60715. Монтаж осуществляется на плоскую поверхность с помощью крепёжных отверстий в задней стенке. DIN-рейка устанавливается внутрь корпуса самостоятельно - она не входит в комплект, но подбирается по стандарту. Шина «земля-ноль» уже закреплена внутри, её можно использовать для подключения проводов PE и N. Вставка на 3 модуля позволяет организовать разделение цепей или изолировать часть оборудования.

Преимущества

• Удобная открытая форма - доступ ко всем устройствам без снятия крышки
• Готовая шина «земля-ноль» снижает время сборки и повышает надёжность заземления
• Встроенная вставка на 3 модуля даёт гибкость в организации схемы
• Стандартные размеры обеспечивают совместимость с большинством модульных компонентов

Ограничения применения

• Не предназначен для установки во взрывоопасных средах или помещениях с высокой влажностью - отсутствует защита IP
• Не рекомендуется для внешнего монтажа под открытым небом - материал не защищён от осадков и УФ-излучения
• Максимальная нагрузка по мощности определяется установленными устройствами; сам корпус не является токоограничивающим элементом

Примеры использования

• Щит управления насосной станцией - размещение контакторов, тепловых реле и кнопок старта/останова
• Автоматизация конвейера - установка реле времени, сигнальных ламп и предохранителей
• Локальный пункт управления на производстве - комбинирование кнопок, переключателей и индикации

Практические советы

• Перед монтажом проверьте суммарную ширину всех устройств - не превышайте 8 модулей (140 мм)
• Используйте DIN-рейку класса C, подходящую для тяжёлых аппаратов (например, автоматов с большим номиналом)
• Шина «земля-ноль» требует качественного подключения - используйте клеммы с надёжным зажимом и не допускайте перегрузки по числу проводов
• При необходимости увеличить количество модулей - выбирайте другие модели корпуса, так как этот вариант фиксирован на 8 модулей
• Корпус HEGEL КМ2083-03 не имеет замка - для защиты от несанкционированного доступа применяйте дополнительные средства (накладки, пломбы)
