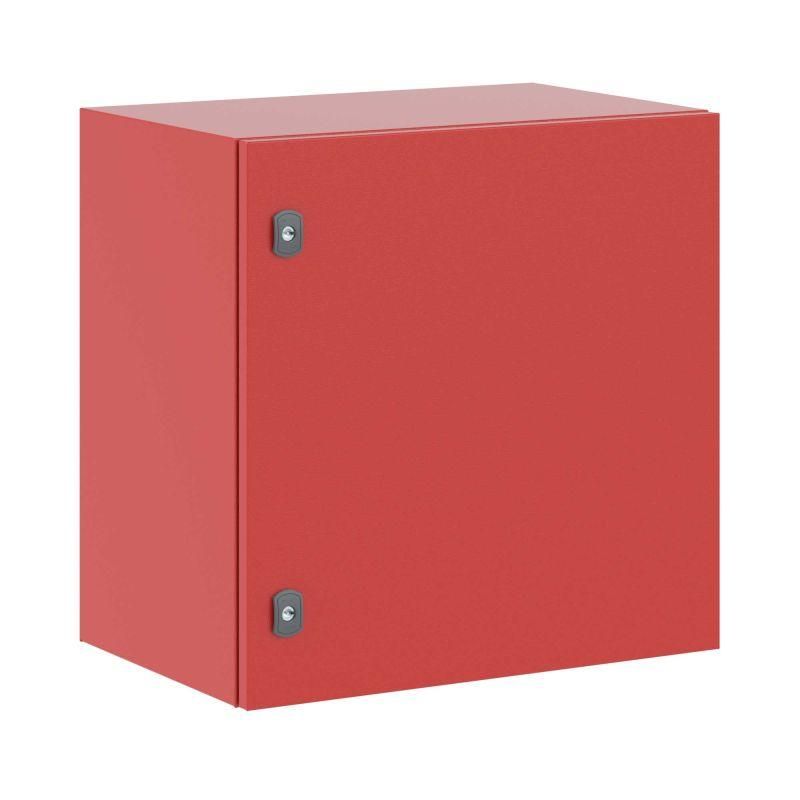

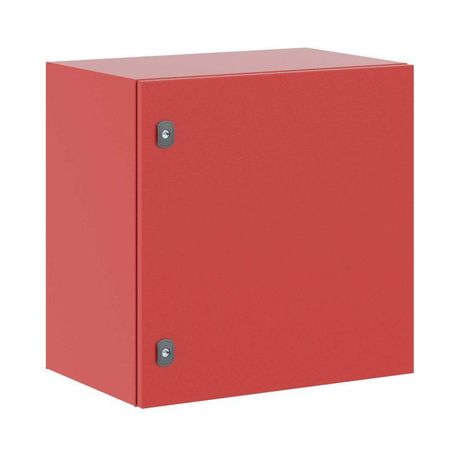

Корпус навесной ST с М/П ВхШхГ 600x600x400 мм RAL3020 красный | R5ST0664-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x600x400 мм, RAL3020 от DKC (ДКС) - прочный металлический ящик с внутренней платой для монтажа оборудования в условиях улицы или промзоны. Артикул r5st0664-ral3020 подходит для распределительных щитов, АСУ ТП и других систем, где важна защищённость и жесткая фиксация компонентов.

Назначение и область применения

Корпус предназначен для размещения электронного и электромеханического оборудования: автоматических выключателей, контакторов, реле, модулей ввода/вывода, преобразователей частоты. Подходит для наружной установки, внутри помещений с высокой запылённостью, в цехах с вибрацией и перепадами температур. Применяется в энергетике, транспорте, пищевой промышленности, на объектах ЖКХ и промышленной автоматизации.

Технические характеристики

• Размеры: 600×600×400 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Тип поверхности: порошковое напыление - устойчиво к царапинам, химическим воздействиям и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса без демонтажа
• Застекленная дверь: да - возможность визуального контроля индикационных элементов
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Крепление: настенное, напольное, на столбе - все варианты поддерживаются
• Соединение в ряд: возможно - несколько корпусов можно стыковать по бокам
• Установка в стену: допускается - при необходимости встраивания в нишу

Совместимость и монтаж

Корпус совместим со всеми типами DIN-рейки, клеммных колодок и стандартных модульных устройств. Для монтажа используются предварительно нанесенные метки на панели - шаг 10 мм, двунаправленная разметка позволяет располагать оборудование с любой стороны. Фланец сплошной, с возможностью ввода кабелей через отверстия под уплотнители. Крепление к стене или столбу осуществляется через четыре угловых отверстия. Для напольной установки рекомендуется использовать анкерные болты M10. Дверь оснащена двумя поворотными замками - надёжно фиксируют её даже при вибрациях. Заднюю дверь можно снять без инструментов - удобно при обслуживании кабельных трасс.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1, IEC 61439-1. Степень защиты IP66 исключает попадание воды и пыли внутрь, что снижает риск короткого замыкания. Ударопрочность IK10 гарантирует сохранность оборудования при случайных механических воздействиях. Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмической деятельностью. Цвет RAL 3020 - красный - используется для визуальной сигнализации опасных зон. Горючесть класса Г1 соответствует нормам пожарной безопасности для промышленных объектов.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и усиленной двери
• Порошковое покрытие не требует окраски после монтажа и не выгорает на солнце
• Реверсивная дверь - один корпус подходит для любого направления открывания
• Защита IP66 и IK10 позволяют применять корпус без дополнительных кожухов
• Сплошной фланец и наличие задней двери упрощают прокладку кабелей
• Вентилируемая дверь снижает риск перегрева при длительной нагрузке
• Поддержка нескольких способов крепления - универсальное решение для любых условий

Ограничения применения

Не предназначен для постоянного погружения в воду - IP66 не равен IP68. Не рассчитан на взрывоопасную среду (не имеет взрывозащиты Ex). Нельзя использовать в местах с постоянным воздействием открытого пламени или расплавленного металла. Температура ниже −50C и выше +50C может вызвать изменение свойств материала. Не следует устанавливать рядом с источниками сильных ЭМИ без дополнительной экранировки - корпус не является экраном для радиопомех.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожном участке
• Автоматический щит на конвейере в пищевом цехе
• Контрольный шкаф на тепловой электростанции
• Система автоматического освещения на парковке
• Аппаратура связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны совпадать с вашими анкерами или кронштейнами
• При использовании в холодном климате убедитесь, что установленные устройства работают при температуре ниже 0C
• Для ввода кабелей используйте уплотнительные втулки - они входят в комплект, но могут потребовать самостоятельной установки
• При соединении корпусов в ряд соблюдайте минимальный зазор между ними - минимум 10 мм для теплоотвода
• Проверяйте целостность порошкового покрытия после транспортировки - при повреждениях восстановите его специальным аэрозолем RAL 3020
• Монтажная панель уже размечена - не сверлите новые отверстия без учёта расположения DIN-реек и клемм
• При установке в стену - заранее подготовьте проём с запасом 20–30 мм по периметру для вывода кабелей
