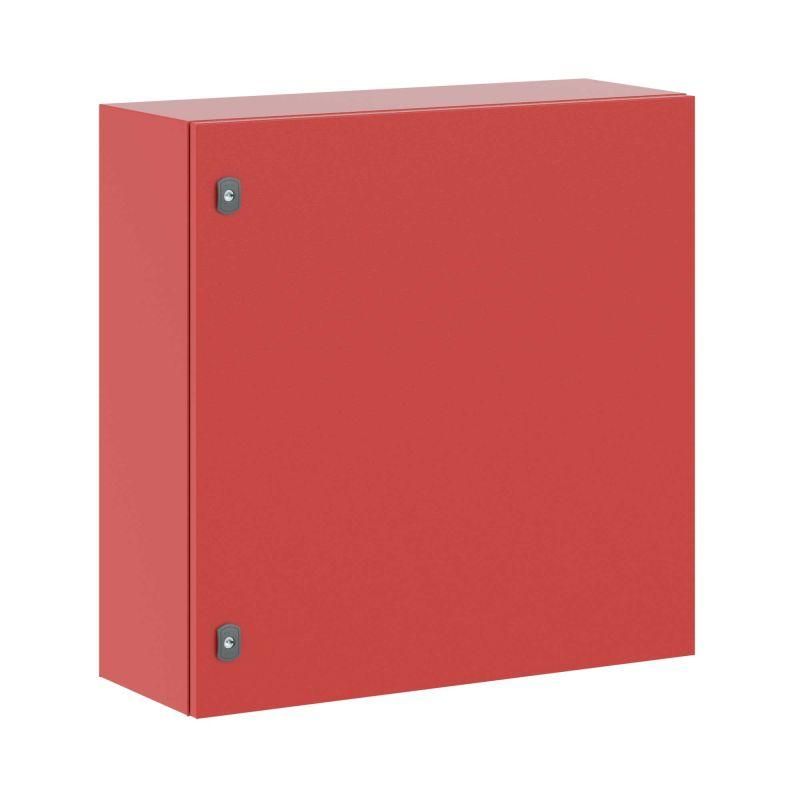

Корпус сварной навесной серии ST с М/П красный ВхШхГ 800x800x300 мм, RAL3020 - R5ST0883-RAL3020 ДКС

Корпус навесной серии ST с монтажной панелью ВхШхГ 800x800x300 мм, цвет RAL3020 от DKC - это прочный металлический шкаф с монтажной платой, предназначенный для размещения электрооборудования в условиях повышенной влажности, запылённости и внешних воздействий. Артикул r5st0883-ral3020 подходит как для настенного, так и для напольного монтажа, включая установку на столбы.

Назначение и область применения

Корпус навесной серии ST с монтажной панелью используется для защиты электронных компонентов, автоматических устройств, модулей управления и распределительных элементов. Подходит для установки в промышленных зонах, на улице, в цехах, на объектах ЖКХ, транспорта и энергетики. Благодаря монтажной панели внутри - легко фиксируется оборудование, такое как контакторы, автоматы, реле, преобразователи частоты.

Технические характеристики

• Размеры: 800 × 800 × 300 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием, цвет RAL 3020 (красный)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Количество дверей: одна, со стеклом и вентиляционными отверстиями
• Задняя дверь: есть - обеспечивает доступ к тыльной стороне оборудования
• Тип крепления: навесной, напольный, на столб, встраиваемый в стену
• Соединение в ряд: возможно - позволяет собирать несколько корпусов в единую систему
• Порошковое покрытие: устойчиво к коррозии, царапинам и УФ-излучению

Совместимость и монтаж

Корпус навесной серии ST с монтажной панелью оснащён готовой монтажной плитой с маркировкой - это ускоряет установку оборудования и снижает риск ошибок при сборке. Монтаж возможен:

• На стену - через крепёжные отверстия сзади
• На столб - предусмотрены специальные кронштейны
• Напрямую на пол - за счёт нижнего основания
• Внутрь стены - требует подготовки проёма и отделки вокруг

Дверь можно перевесить - крепления позволяют поменять её положение с правой на левую сторону. Для этого потребуется переставить петли и замок. Замок - стандартный с бородкой, под ключ. Стекло на двери позволяет визуально контролировать состояние оборудования без вскрытия корпуса.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (стандарт для электрических шкафов) и имеет класс защиты IP65, что гарантирует безопасную работу даже в сырых и пыльных средах. Ударопрочность IK10 соответствует уровню защиты от преднамеренных или случайных механических воздействий - например, при работе рядом с грузовым оборудованием. Порошковое покрытие не содержит токсичных веществ и безопасно для окружающей среды.

Преимущества

• Высокая жёсткость конструкции - сталь толщиной 1,2 мм для каркаса и 1,5 мм для двери
• Защита от влаги и пыли - загиб кромок и уплотнители обеспечивают надёжную герметичность
• Готовая монтажная панель - экономит время на установку оборудования
• Множество вариантов крепления - универсальность для любых условий
• Возможность комбинирования - корпуса можно соединять в ряд для создания длинных линеек
• Доступ к задней части - через вторую дверь, без демонтажа передней

Ограничения применения

Не предназначен для постоянного погружения в воду - IP65 не обеспечивает защиту от длительного контакта с жидкостью. Температурный режим работы ограничен условиями эксплуатации стали и уплотнителей - рекомендуется не ниже -25C и не выше +55C. Не следует использовать в агрессивных химических средах (например, кислоты, щёлочи) - порошковое покрытие устойчиво к обычным маслам и бензину, но не ко всем растворителям. Также не подходит для взрывоопасных зон - отсутствует взрывозащита Ex.

Примеры использования

• Электрошкаф на улице для управления насосной станцией
• Распределительный шкаф на производстве с конвейерами
• Контрольный пункт для системы видеонаблюдения на автостоянке
• Щит управления HVAC-системой в подвале здания
• Аппаратный шкаф на железнодорожном переезде

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей были правильно расположены - они не указаны в спецификации, поэтому их нужно проделывать самостоятельно
• Используйте термостойкие кабельные вводы, особенно при температурах выше 40C
• При установке на столб - закрепите корпус двумя точками, чтобы исключить провисание
• При соединении нескольких корпусов в ряд - учтите суммарную массу и нагрузку на опору
• При использовании в холодном климате - убедитесь, что внутри не образуется конденсат; при необходимости установите нагреватель или вентилятор
• При заказе - учитывайте, что цвет RAL3020 - ярко-красный, он хорошо виден, но может выгорать на солнце со временем
