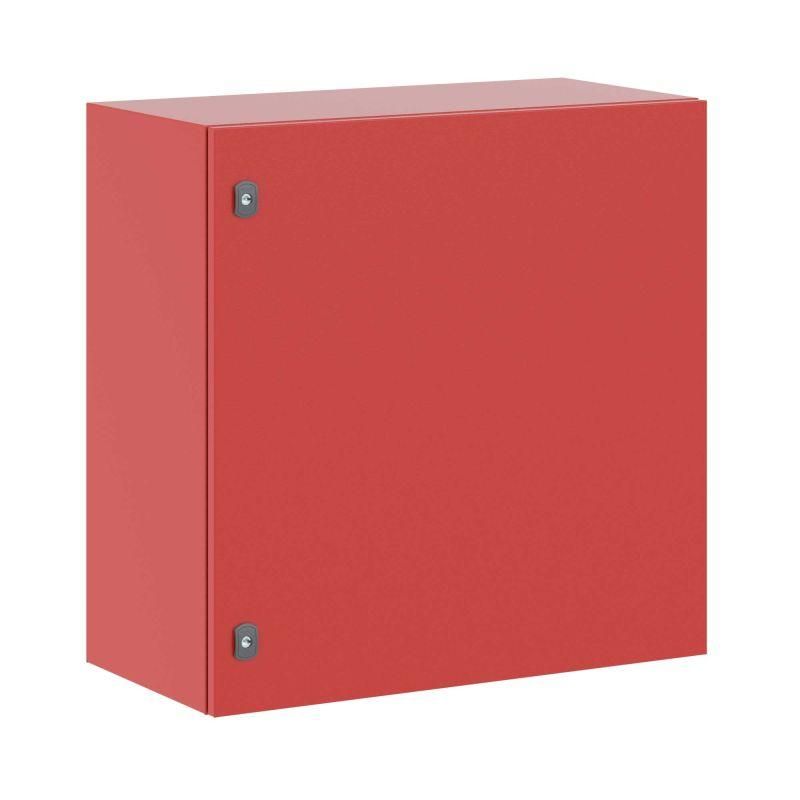

Корпус навесной ST с М/П ВхШхГ 800x800x400 мм RAL3020 красный | R5ST0884-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 800x800x400 мм, цвет RAL3020 от DKC (ДКС), артикул r5st0884-ral3020, предназначен для надежного размещения оборудования управления и распределения энергии в условиях открытых площадок и жестких сред. Его прочная стальная конструкция и высокий уровень защиты делают его устойчивым к внешним воздействиям.

Назначение и область применения

Корпус используется для монтажа аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, промышленных предприятиях. Благодаря возможности крепления на стену, столб или напольную платформу, гибко адаптируется под различные условия размещения.

Технические характеристики

• Размеры: 800×800×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Защита: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - трудновоспламеняемый материал
• Поверхность: порошковое покрытие, устойчивое к коррозии и механическому износу
• Застекленная дверь: да - позволяет контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Количество дверей: одна, реверсивная - открывается влево или вправо
• Задняя дверь: есть - доступ к тыльной стороне для обслуживания и ввода кабелей
• Соединение в ряд: да - возможность сборки нескольких корпусов в единую линию

Совместимость и монтаж

Корпус легко монтируется на вертикальные поверхности (стена, опора), а также устанавливается на пол. Для крепления используются предварительно подготовленные отверстия. Наличие двух сплошных фланцев позволяет организовать ввод кабелей сверху и снизу. Монтажная панель имеет универсальную разметку - можно крепить оборудование любым способом: DIN-рейкой, болтами, хомутами. Реверсивная дверь и наличие задней двери обеспечивают удобство сервисного обслуживания с любой стороны.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в опасных зонах: степень защиты IP66 исключает попадание пыли и воды даже при направленном струйном воздействии; ударопрочность IK10 гарантирует сохранность внутри при случайных ударах; класс горючести Г1 снижает риск возгорания. Климатические исполнения УХЛ1 и ОМ2–ОМ3 позволяют использовать корпус в регионах с суровым климатом, включая повышенную влажность и перепады температур.

Преимущества

• Высокая механическая прочность благодаря толстым стенкам и усиленной двери
• Порошковое покрытие RAL3020 - долговечное, не требует окраски после монтажа
• Встроенные фланцы и два варианта ввода кабелей ускоряют монтаж
• Застекленная дверь + вентиляция = контроль без вскрытия + профилактика перегрева
• Возможность соединения в ряд - идеально для масштабируемых решений
• Двухсторонний доступ через переднюю и заднюю дверь - минимизирует время ремонта

Ограничения применения

Не рекомендовано применять в местах постоянного погружения в жидкости - IP66 не предусматривает длительного под ания. Температурный режим ограничен климатическим исполнением УХЛ1 (до –45C); при более низких температурах возможна потеря эластичности материалов. Отказ от использования термостатических нагревателей в зимних условиях может вызвать конденсацию внутри корпуса. Не следует устанавливать рядом с источниками открытого огня или взрывоопасными веществами - хотя материал Г1, он не является взрывозащищённым.

Примеры использования

• Электрошкафы на уличных подстанциях и распределительных пунктах
• Автоматизация насосных станций и канализационных колодцев
• Контрольные щиты на конвейерах и производственных линиях
• Аппаратные комнаты железнодорожных путей и метрополитена
• Объекты сельского хозяйства - теплицы, животноводческие комплексы

Практические советы

• Перед монтажом проверьте посадочные места на стене или столбе - они должны выдерживать вес корпуса (~35–40 кг с оборудованием)
• При использовании в сыром климате обязательно используйте осушители или терморегуляторы - даже при IP66 возможно образование конденсата
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними - не менее 50 мм для теплообмена и доступа
• Фланцы уже готовы к вводу кабелей - не требуется дополнительная обработка, достаточно выбрать нужный тип ввода (например, кабельный ввод G½")
• При заказе запчастей всегда указывайте артикул r5st0884-ral3020 - совместимость с другими сериями DKC не гарантирована
