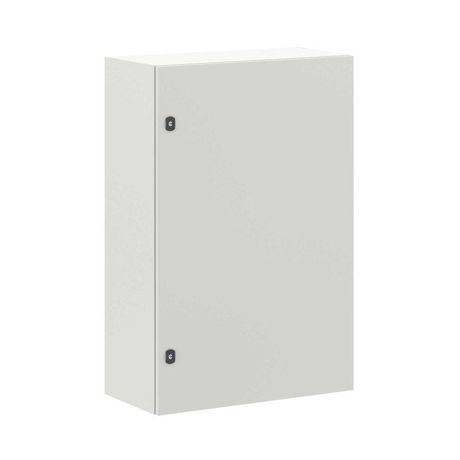

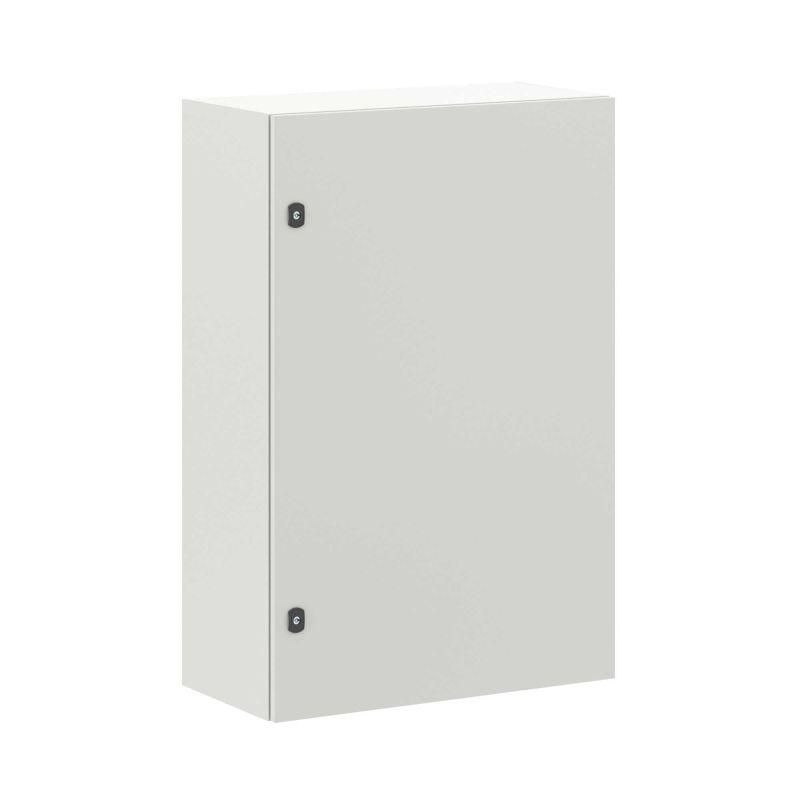

Корпус навесной STE с М/П ВхШхГ 1200x800x400 мм | R5STE1284 DKC ДКС

Корпус навесной с монтажной панелью 1200x800x400 мм IP66 от DKC (ДКС), артикул r5ste1284, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических зон.

Назначение и область применения

Корпус навесной с монтажной панелью 1200x800x400 мм IP66 используется для установки аппаратуры автоматизации, реле, контакторов, модулей ввода/вывода, коммутационных устройств и других элементов электрощитового оборудования. Подходит для внешних объектов: насосных станций, промышленных участков, уличных щитов, трансформаторных будок, систем освещения и конвейеров. Благодаря высокой степени защиты и прочности, корпус обеспечивает долговечную работу даже в условиях повышенной влажности, запылённости и перепадов температур.

Технические характеристики

• Размеры: 1200×800×400 мм (ширина × высота × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергий до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, с двунаправленной разметкой для удобного крепления оборудования
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: серый (RAL 7035)
• Поверхность: порошковое покрытие - устойчиво к царапинам, химикатам и UV-излучению
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• С задней дверью: да - доступ к тыльной стороне для обслуживания кабельных вводов
• Возможность соединения в ряд: да - несколько корпусов можно монтировать рядом без зазора

Совместимость и монтаж

Корпус навесной с монтажной панелью 1200x800x400 мм IP66 совместим с любым оборудованием, которое крепится на DIN-рейках или через отверстия в монтажной плате. Для монтажа предусмотрено несколько вариантов:

• Навесной - на стену с помощью кронштейнов (в комплекте)
• На столб - с использованием специальных креплений (входят в комплект)
• Напольный - на основание с опорными ножками (не требует дополнительных деталей)
• Встраивание в стену - возможно при подготовке ниши соответствующих размеров

Фланцы для ввода кабеля (2 шт.) позволяют организовать герметичный проход проводов. Все крепёжные отверстия предварительно просверлены. Поворотный замок (2 шт.) обеспечивает надёжное закрывание двери. Каждый корпус имеет готовую систему заземления с проводами - достаточно подключить к контуру заземления объекта.

Безопасность и стандарты

Корпус соответствует требованиям EN 50102 (ударопрочность), IEC 60529 (IP66), а также нормам для электротехнических изделий в России и странах ЕАЭС. Сертифицирован для работы в зонах с повышенным риском механических воздействий и атмосферных явлений. Цвет RAL 7035 соответствует промышленному стандарту для наружного оборудования. Порошковое покрытие не содержит свинца и токсичных веществ, безопасно для окружающей среды.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,5 мм и усиленной монтажной плате 2,5 мм
• Интегрированная система заземления снижает время монтажа и исключает ошибки подключения
• Реверсивная дверь - возможность установки в ограниченном пространстве без изменения направления открывания
• Защита IP66 и IK10 обеспечивают работоспособность в экстремальных условиях - от песчаных бурь до сильных ливней
• Возможность соединения в ряд - позволяет создавать протяжённые системы без потери герметичности между корпусами
• Сплошной фланец вместо наборных вводов - минимизирует риск попадания влаги и пыли

Ограничения применения

Не рекомендуется использовать корпус в следующих случаях:

• В помещениях с постоянной конденсацией влаги внутри - требуется активная вентиляция или кондиционирование
• При наличии агрессивных химических паров (например, кислотных или щелочных) - порошковое покрытие не рассчитано на длительный контакт с такими средами
• Для установки в зонах с частыми взрывоопасными выбросами - корпус не является взрывозащищённым (Ex-класс)
• При необходимости частого вскрытия - механизм замка не предназначен для более чем 5–7 операций в день без риска износа

Примеры использования

• Щит управления насосной станцией на автозаправочной станции
• Распределительный пункт на улице для освещения городского парка
• Автоматический щит на железной дороге для сигнализации путей
• Контрольный шкаф на производственной линии с высокой степенью запылённости
• Объединённая система из трёх корпусов r5ste1284 вдоль забора промзоны для распределения питания

Практические советы

• Перед монтажом проверьте, что посадочные места на стене или столбе выдерживают вес корпуса - он составляет около 45 кг с нагрузкой оборудования
• При установке на столб используйте болты M12 и антивибрационные прокладки - особенно важно в районах с ветровыми нагрузками
• При встраивании в стену оставьте зазор 50 мм вокруг корпуса для теплоотвода и последующего обслуживания
• Для продления срока службы регулярно проверяйте герметичность уплотнителей двери - они не меняются, но могут терять эластичность при старении
• При заказе нескольких корпусов r5ste1284 в ряд - согласуйте расположение вводов кабелей заранее, чтобы избежать пересечения проводов
• Монтажная панель уже размечена - используйте её как ориентир для равномерного распределения нагрузки на DIN-рейки
