Корпус сварной навесной ST без М/П ВхШхГ 1200 x 800 400 | R5ST1284WMP DKC ДКС

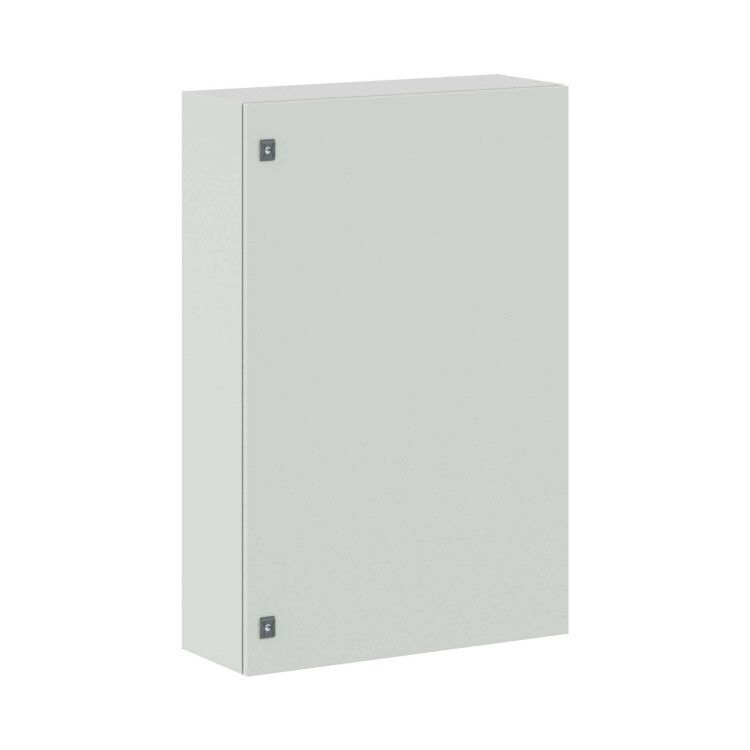

Корпус сварной навесной ST без монтажной панели 1200x800x400 мм от DKC предназначен для надёжного размещения оборудования управления и распределения энергии в условиях открытых площадок. Благодаря прочной стальной конструкции и защите IP66, этот корпус выдерживает агрессивную среду и легко монтируется на стену или опору.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 1200x800x400 мм используется для установки аппаратуры автоматизации, коммуникационных устройств, силовой и управляющей электроники. Подходит для внешней установки - на фасадах зданий, промышленных объектах, насосных станциях, тепловых пунктах и других местах, где требуется защита от осадков, пыли и механических воздействий. Применяется в системах АСУ ТП, КИПиА, распределительных щитах вторичной сети.

Технические характеристики

• Габариты: 1200×800×400 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (корпус и фланец), сталь 1,5 мм (дверь)
• Защита: IP66 - полная герметизация от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Климатические условия: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, высокой влажности и атмосферном загрязнении
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Сейсмостойкость: до 9 баллов по шкале МСК-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фланцы: два сплошных для ввода кабелей, без предварительно просверленных отверстий
• Крепление: настенное; возможно крепление на столб/опору через специальные проушины
• Монтажная пластина: регулируемая по глубине - позволяет адаптировать расположение внутреннего оборудования
• Количество дверей: одна, реверсивная - открывается влево или вправо
• Метрический монтаж: да - совместим со стандартными M4–M10 креплениями

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1200x800x400 мм не требует установки внутренних направляющих - все оборудование крепится напрямую к регулируемой монтажной пластине. Для монтажа используются четыре точки крепления на задней стенке. Возможна установка на вертикальную трубу или столб благодаря наличию крепёжных отверстий в нижнем поясе корпуса. Перед установкой проверьте соответствие нагрузки на стену или опору - вес корпуса с оборудованием может достигать более 50 кг. Открытые фланцы позволяют ввести кабель любого типа, но требуют последующего герметизирования (например, с помощью кабельных вводов или термотрубок).

Безопасность и стандарты

• Соответствует требованиям EN 62208 (шкафы для электромонтажа)
• Соблюдена степень защиты IP66 согласно IEC 60529
• Ударопрочность IK10 соответствует EN 50102
• Электробезопасность обеспечивается комплектом заземления (проводники не входят - необходимо проложить самостоятельно)
• Климатическое исполнение УХЛ1 гарантирует работу в холодных регионах России и стран СНГ

Преимущества

• Высокая жесткость конструкции - стальная рама и усиленная дверь исключают деформацию даже при длительной эксплуатации
• Порошковое покрытие устойчиво к царапинам, химическим веществам и УФ-лучам
• Реверсивная дверь удобна при ограниченном доступе с одной стороны
• Регулируемая монтажная плита снижает риск перегрева и позволяет точно выставить положение оборудования
• Две точки запирания усиливают безопасность против вскрытия
• Сейсмостойкость делает корпус подходящим для районов с повышенной сейсмической активностью

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует сертификат Ex
• Не имеет встроенных вентиляторов или теплообменников - при большой теплонагрузке потребуется внешнее охлаждение
• Комплект заземления не содержит провода - необходимо предусмотреть собственный контур заземления
• Фланцы не имеют готовых отверстий - требуется самостоятельная подготовка входов для кабелей
• Не рекомендован для постоянного погружения в воду - IP66 допускает лишь струйное воздействие

Примеры использования

• Щит управления насосной станцией на открытом участке водоочистки
• Распределительный пункт на автостоянке с контроллерами зарядки EV
• Автоматический контроль температуры в котельной на крыше здания
• Пульт дистанционного управления светильниками на территории парковки
• Контроллер системы видеонаблюдения на фасаде административного здания

Практические советы

• Перед монтажом проверьте несущую способность стены - используйте анкерные болты M10+ для тяжёлых нагрузок
• При использовании на столбе убедитесь, что диаметр опоры не превышает 120 мм - иначе крепёж не будет плотно прилегать
• Для лучшей герметизации вводов применяйте кабельные вводы с уплотнением (например, Gland 20–30 мм)
• При работе в районах с частыми перепадами температур - учитывайте возможную конденсацию; можно дополнительно смонтировать нагреватель или вентиляцию
• Корпус DKC (ДКС) r5st1284wmp совместим с большинством DIN-рейок и модульных элементов - не требует доработки
• При необходимости замены двери - она продается отдельно, так же как и комплект замков
