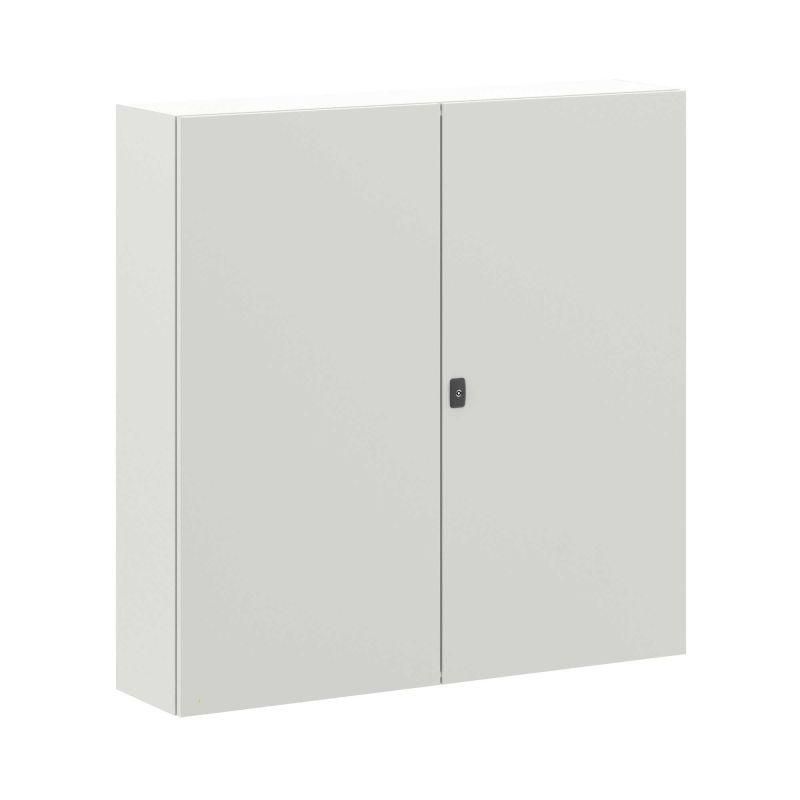

Корпус навесной STE 1200х1200х300мм с монтажн. панелью двухдверный DKC R5STE12123 ДКС

Корпус навесной двухдверный 1200х1200х300мм с монтажной панелью серии STE DKC - это надёжный щит для монтажа оборудования управления и распределения электроэнергии в условиях повышенной влажности, запылённости и перепадов температур. Бренд DKC обеспечивает совместимость с промышленными стандартами, а артикул r5ste12123 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Корпус предназначен для установки внутри и снаружи зданий в системах автоматизации, распределения электроэнергии и управления оборудованием. Подходит для размещения автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств до 100 А. Применяется на объектах энергетики, ЖКХ, производстве, транспорте и коммунальной инфраструктуре.

Технические характеристики

• Габариты: 1200×1200×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 2,5 мм с двунаправленной разметкой
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - устойчив к механическим воздействиям силой до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Замок: одноключевой, с возможностью пломбирования
• Двери: две, одна из них - застеклённая, другая - вентилируемая
• Фланцы: два сплошных для ввода кабелей (диаметр до 50 мм)
• Комплект заземления: встроен, с медными проводниками
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус можно устанавливать на стену, столб, пол или в нишу. Для крепления предусмотрены предварительно просверленные отверстия. Монтажная панель имеет стандартизированную сетку с шагом 25 мм - подходит для крепления DIN-рейки и кронштейнов. Возможна сборка в ряд с другими корпусами серии STE DKC через соединительные элементы. Кабельный ввод осуществляется через фланцы - рекомендуется использовать кабельные вводы с герметизацией.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50827.3-2009 по безопасности электрощитового оборудования. Степень защиты IP55 и ударопрочность IK10 обеспечивают безопасную работу в агрессивных средах. Наличие встроенной системы заземления снижает риск поражения током. Цветовое решение RAL7035 повышает видимость и соответствие нормам промышленного освещения.

Преимущества

• Двухдверная конструкция удобна для обслуживания - доступ к передним и задним компонентам без демонтажа
• Защита IP55 и IK10 позволяют применять корпус даже на открытых площадках
• Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам
• Монтажная панель толщиной 2,5 мм выдерживает значительные нагрузки от тяжёлого оборудования
• Вентилируемая дверь способствует естественному теплообмену, снижая нагрев внутренних компонентов
• Сплошные фланцы исключают попадание влаги и насекомых внутрь корпуса

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет сертификата Ex)
• Не рассчитан на постоянное погружение в воду - IP55 не гарантирует герметичность при затоплении
• Климатическое исполнение УХЛ2 допускает работу при минусовых температурах, но не при образовании ледяной корки на дверях
• При установке в стену требуется подготовка проёма с учётом габаритов и глубины корпуса (300 мм)
• Не подходит для установки в помещениях с агрессивными парогазовыми средами (например, химические цеха без вентиляции)

Примеры использования

• Электрощит на внешнем столбе для питания уличного освещения
• Распределительный щит на производственной линии с частотным регулированием двигателей
• Автоматический щит управления насосной станцией в условиях повышенной влажности
• Центральный пункт управления системой теплоснабжения в жилом комплексе
• Щит для подключения автономных солнечных панелей на удалённом участке

Практические советы

• Перед монтажом проверьте посадочные отверстия на предмет деформаций - они должны совпадать с крепёжными точками стены или столба
• При использовании в холодном климате используйте терморегуляторы и обогреватели, чтобы избежать конденсата на стекле двери
• Для кабельного ввода применяйте герметичные вводы с резиновыми уплотнителями - особенно при работе на улице
• При установке в ряд соблюдайте минимальный зазор между корпусами - не менее 50 мм для вентиляции
• Проверяйте целостность монтажной панели после транспортировки - она должна быть ровной, без прогибов
• Артикул r5ste12123 всегда указывайте при заказе запчастей - например, ручек, замков или фланцев
