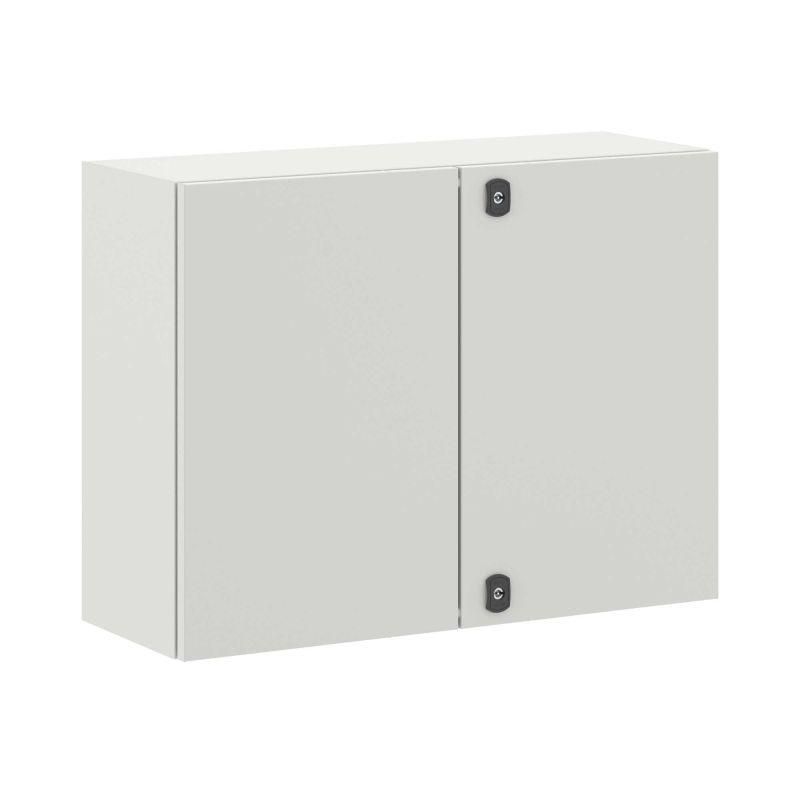

Корпус навесной STE 600х800х300мм с монтажн. панелью двухдверный DKC R5STE0683 ДКС

Корпус навесной двухдверный с монтажной панелью 600x800x300 мм IP55 от DKC (ДКС) - надёжная защита для электронного оборудования в условиях улицы или промзоны. Артикул r5ste0683 обеспечивает удобную сборку и долгий срок службы благодаря прочному стальному корпусу и сертифицированной степени защиты.

Назначение и область применения

Корпус предназначен для установки устройств автоматизации, коммуникационного оборудования, реле, контакторов, модулей ввода/вывода и других элементов распределительных щитов. Подходит для внешних и внутренних объектов: насосных станций, промышленных линий, трансформаторных будок, пунктов управления освещением, систем безопасности. Благодаря высокой герметичности и ударопрочности используется там, где важна защита от пыли, влаги, механических воздействий и вандализма.

Технические характеристики

• Размеры: 600×800×300 мм (ширина × высота × глубина)
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточная для работы в пыльных средах) и струй воды из любого направления
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый металлик)
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой для гибкой установки оборудования
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергой до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: RAL 7035 (стандартный серый)
• Количество дверей: две - основная и задняя
• Тип дверей: с застеклёнными участками и вентиляционными решётками
• Способ монтажа: навесной, на столбе, настенный, напольный
• Функциональные возможности: соединение в ряд, возможность установки в стену

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на пол или в нишу. Для крепления используются предварительно подготовленные отверстия. На фланцах предусмотрено место для ввода кабелей - два сплошных фланца позволяют организовать вход снизу или сбоку. Монтажная панель имеет перфорацию под DIN-рейки и болты M4–M6, что ускоряет установку оборудования. Возможность соединения нескольких корпусов в ряд позволяет создавать протяжённые распределительные системы без потери герметичности. Две двери обеспечивают доступ ко всем частям внутри - передней и задней стороне монтажной платы.

Безопасность и стандарты

• IP55 - соответствие IEC 60529
• IK10 - соответствие EN 50102
• Сейсмостойкость 9 баллов - соответствует требованиям к оборудованию в сейсмоактивных регионах
• Климатические классы УХЛ1, ОМ2, ОМ3 - регламентированы ГОСТ 15150
• Горючесть Г1 - по ГОСТ 12.1.044
• Заземление: в комплекте есть готовые провода и клеммы для подключения контура заземления

Преимущества

• Высокая жесткость конструкции: сталь 1,5 мм и усиленный фланец исключают деформацию даже при длительной нагрузке
• Двухдверная система: позволяет обслуживать оборудование сзади без демонтажа всей системы
• Защита от вандальных действий: IK10 и прочный металл снижают риск повреждения
• Порошковое покрытие: устойчиво к царапинам, химикатам, УФ-излучению, не требует окраски после монтажа
• Готовая монтажная панель: экономит время на установке DIN-реек и креплений
• Вентилируемые и застеклённые двери: обеспечивают обзор состояния оборудования и естественную вентиляцию без потери защиты

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении
• При установке в стену требуется подготовка проёма с учётом габаритов 600×800×300 мм и наличия места для открывания дверей
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами - не рекомендовано использование в местах с частым трением или абразивным воздействием
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex
• При использовании в холодном климате возможна конденсация влаги внутри - рекомендуется применение нагревательных элементов при температурах ниже −20C

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, пыли и случайных ударов
• Распределительный пункт на опоре ЛЭП - совмещает функции защиты и доступа к кабельным вводам
• Автоматизация тепловых пунктов - работа при минусовых температурах и высокой влажности
• Системы видеонаблюдения на открытых площадках - защита контроллеров и сетевых устройств
• Промышленные конвейеры - монтаж вдоль линии с возможностью быстрого доступа к реле и терморегуляторам

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления на стене или столбе
• Используйте только кабели с подходящими вводными уплотнениями - чтобы не нарушить степень IP55
• При установке в стену оставьте свободное пространство перед дверями (минимум 80° углов открывания)
• Для работы в условиях сильной запылённости периодически проверяйте состояние вентиляционных решёток - они могут забиваться
• При необходимости увеличения теплоотдачи используйте встроенные вентиляторы - корпус рассчитан на дополнительную нагрузку
• Артикул r5ste0683 совместим с другими изделиями серии STE - можно собирать комплексные решения из одинаковых корпусов
• При заказе нескольких единиц - выбирайте модели с возможностью соединения в ряд, чтобы сэкономить на кабельных трассах
