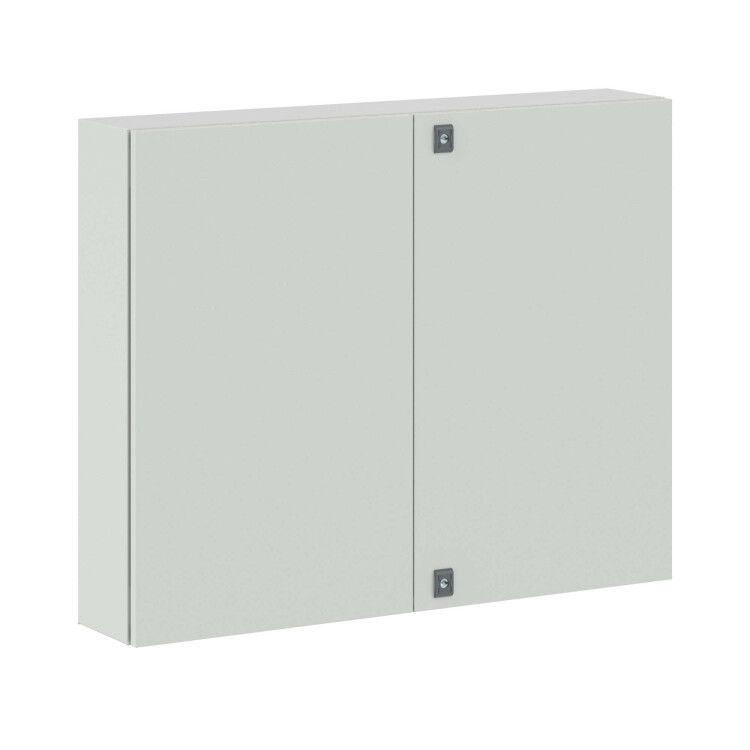

Корпус сварной навесной ST с М/П ВхШхГ 800 x 1000 200 двухдверный | R5ST0812 DKC ДКС

Корпус сварной двухдверный серии ST 800x1000x200 мм с металлическими панелями от DKC предназначен для защиты электрооборудования в условиях повышенной влажности, запыленности и механических воздействий. Благодаря прочной сварной конструкции и защите IP55, этот шкаф надёжно работает на улице и в промышленных зонах. Артикул r5st0812 соответствует требованиям серии RAM block.

Назначение и область применения

Корпус сварной двухдверный серии ST 800x1000x200 мм с металлическими панелями используется для размещения коммутационных устройств, автоматических выключателей, реле, преобразователей частоты и других элементов управления. Подходит для установки на улице, в цехах, на насосных станциях, в системах автоматизации и на объектах ЖКХ. Двухдверная конструкция обеспечивает удобный доступ с обоих сторон - особенно полезно при монтаже вдоль стен или между оборудованием.

Технические характеристики

• Габариты: высота 800 мм, ширина 1000 мм, глубина 200 мм
• Материал: сталь с толщиной стенок 1,2 мм, дверей - 1,5 мм
• Степень защиты: IP55 (защита от пыли и струй воды)
• Ударопрочность: IK10 (соответствует EN 50102 - выдерживает удар энергии 20 Дж)
• Покрытие: порошковое, цвет 7035 RAL (серый матовый)
• Количество дверей: 2, с возможностью открывания в обе стороны
• Задняя дверь: есть
• Крыша: скатная - исключает скопление осадков
• Вентиляция: наличие вентиляционных окон для естественной циркуляции воздуха
• Монтажная панель: да, с перфорацией под метрический крепёж
• Крепление: настенное, возможно крепление на столбе
• Запор: стандартно установлен замок под ключ с бородкой

Совместимость и монтаж

Корпус сварной двухдверный серии ST 800x1000x200 мм с металлическими панелями совместим с любым метрическим оборудованием - DIN-рейки, клеммы, модульные устройства фиксируются через перфорированную монтажную панель. Монтаж осуществляется на вертикальную поверхность с помощью болтов или анкеров. Для установки на столб требуются дополнительные кронштейны (не входят в комплект). Учитывайте свободное пространство перед дверями - они открываются на 90°, что необходимо для обслуживания.

Безопасность и стандарты

• Стандарт IK10 - соответствие EN 50102: выдерживает удары тяжёлых предметов (например, гаечного ключа или камня)
• Защита IP55: предотвращает проникновение пыли в количестве, нарушающем работу оборудования, и защиту от водяных струй из любого направления
• Порошковое покрытие соответствует требованиям к антикоррозийной стойкости в промышленной среде

Преимущества

• Высокая жесткость конструкции за счёт сварного каркаса и усиленных дверей
• Скатная крыша снижает риск протечек и накопления грязи
• Загиб кромок корпуса препятствует попаданию влаги и мусора внутрь
• Двухдверная система позволяет работать с оборудованием с обеих сторон - экономит время при обслуживании
• Порошковое покрытие устойчиво к царапинам, химическим веществам и УФ-излучению
• Вентиляционные окна обеспечивают теплоотвод без потери степени защиты

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP55 не гарантирует защиту от затопления
• Не рекомендуется для установки в местах с постоянным воздействием агрессивных химикатов (кислоты, щёлочи)
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами - требуется бережная эксплуатация
• Крепление на столб требует дополнительных элементов - в комплект не входят
• Глубина 200 мм ограничивает установку крупногабаритных устройств - проверяйте габариты оборудования до монтажа

Примеры использования

• Электрошкаф на улице для управления насосной станцией
• Распределительный шкаф на производстве с частотными преобразователями
• Контрольный пункт для системы автоматического полива
• Щит управления конвейерной линией в сыром цехе
• Аппаратура связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, чтобы все проходы для кабелей были закрыты заглушками - даже при IP55 открытые отверстия снижают защиту
• Используйте термостатические вентиляторы, если внутри шкафа будет выделяться значительное количество тепла - вентиляционные окна недостаточны для активного охлаждения
• При установке на столб используйте стальные кронштейны с противокоррозийным покрытием
• Для долговечности периодически проверяйте состояние уплотнителей дверей - при необходимости заменяйте их
• При заказе нескольких экземпляров убедитесь, что все корпуса одного партии - цвет 7035 RAL может немного различаться между партиями
