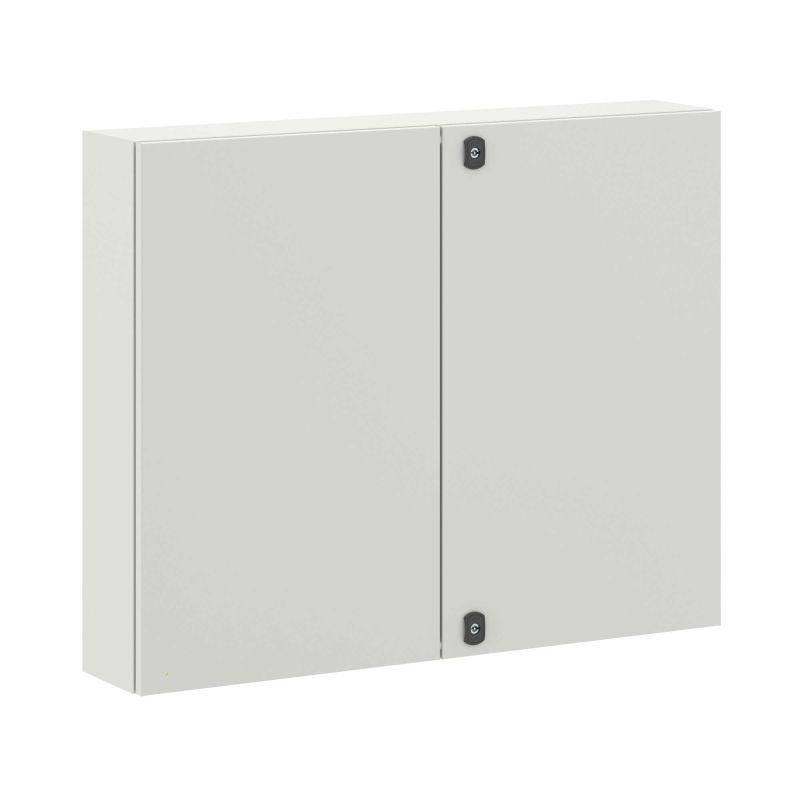

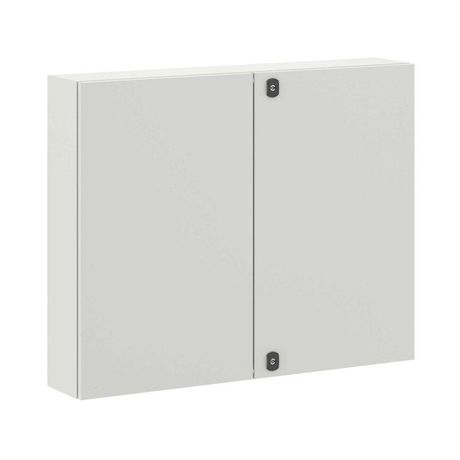

Корпус навесной STE с М/П двухдверный ВхШхГ 800x1000x200 мм | R5STE0812 DKC ДКС

Корпус навесной с монтажной панелью двухдверный 800x1000x200 мм IP55 от DKC (ДКС), артикул r5ste0812, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и производственных объектов.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - автоматических выключателей, контакторов, реле, преобразователей частоты, модулей PLC - в средах с повышенной запыленностью, влагой и механическими воздействиями. Подходит для установки на улице, в цехах, на насосных станциях, в системах водоснабжения, на железнодорожных объектах и других местах, где требуется долговечная защита от внешних факторов.

Технические характеристики

• Размеры: 800×1000×200 мм (ширина × высота × глубина)
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035 (серый антрацит)
• Монтажная панель: оцинкованная сталь 1,8 мм, с возможностью крепления DIN-рейки и оборудования
• Количество дверей: две - основная и задняя, обе со стеклом и вентиляционными решётками
• Запирание: два поворотных замка
• Фланцы: два сплошных для ввода кабелей
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не распространяет горение

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на пол или в нишу стены. Для крепления предусмотрены подготовленные отверстия и элементы крепления в комплекте. Возможна установка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Обе двери открываются наружу, имеют стекло для визуального контроля и вентиляцию для снижения перегрева внутри. Задняя дверь позволяет удобно обслуживать оборудование с тыльной стороны без демонтажа всей конструкции.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (корпуса для электротехнических устройств)
• Ударопрочность IK10 соответствует EN 50102
• Защита IP55 соответствует IEC 60529
• Имеет сертификат соответствия климатическим условиям УХЛ1 и ОМ2/ОМ3
• Комплект заземления обеспечивает безопасное подключение к контуру заземления

Преимущества

• Высокая прочность благодаря одному цельносварному листу стали - минимальное количество сварных швов снижает риск коррозии и деформаций
• Порошковое покрытие устойчиво к царапинам, УФ-лучам и химическому воздействию
• Две двери обеспечивают доступ ко всем сторонам оборудования без перемещения корпуса
• Стекло на дверях позволяет контролировать состояние индикаторов и световых сигналов без вскрытия
• Вентилируемые двери предотвращают конденсацию и перегрев при длительной работе
• Комплексная комплектация исключает необходимость докупать базовые элементы

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении
• Не рекомендован для установки в зонах с постоянным воздействием кислотных или щелочных паров без дополнительной защиты
• Порошковое покрытие может повредиться при механическом ударе острым предметом - требует бережного обращения при монтаже
• Глубина 200 мм ограничивает установку крупногабаритных аппаратов - проверяйте габариты оборудования перед заказом

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт на промышленном участке с высокой запыленностью
• Автоматизация конвейера в пищевой промышленности
• Контрольный щит на железной дороге - выдерживает вибрации и перепады температур
• Аппаратура связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте посадочные размеры - корпус имеет жесткий формат 800×1000×200 мм; убедитесь, что место установки свободно и соответствует требованиям по доступу к дверям
• При установке на столб используйте крепёж, рассчитанный на вес корпуса с оборудованием - он может достигать более 40 кг
• При использовании в холодных регионах учтите, что стекло на дверях может запотевать - регулярно протирайте внутреннюю поверхность или установите терморегулятор
• Для продления срока службы в агрессивной среде периодически осматривайте места стыков и фланцев на наличие следов коррозии
• При соединении нескольких корпусов в ряд соблюдайте технологические зазоры - они нужны для теплоотвода и обслуживания
• Артикул r5ste0812 совместим с другими изделиями серии RAM block - все комплектующие (замки, фланцы, рейки) взаимозаменяемы
