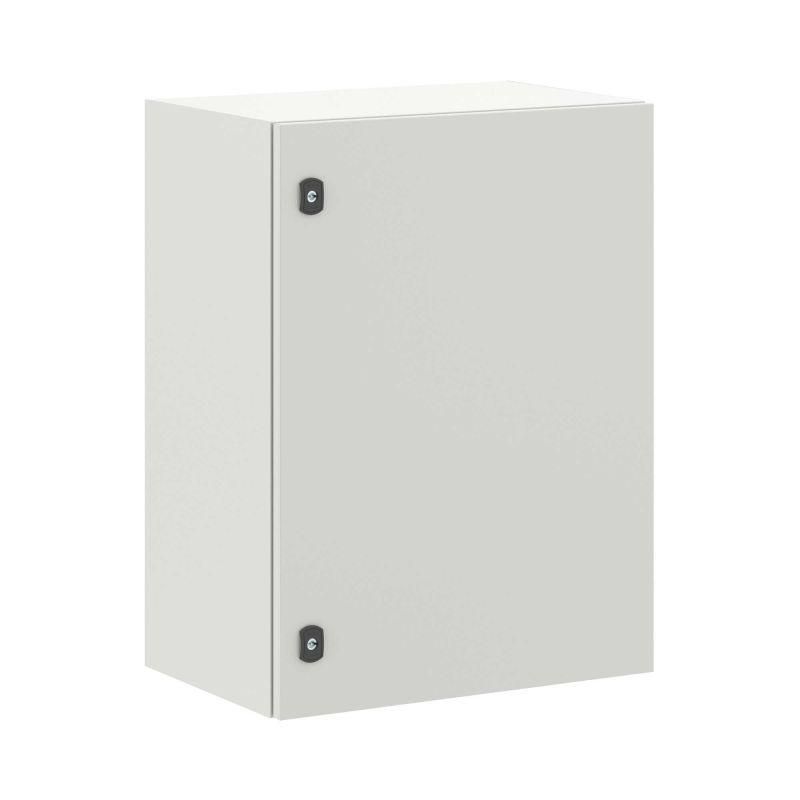

Корпус навесной STE 800х600х400мм с монтажн. панелью DKC R5STE0864 ДКС

Корпус навесной с монтажной панелью ВхШхГ 800x600x400 мм IP66 STE, DKC - надёжный металлический кожух для размещения оборудования управления и распределения энергии в условиях улицы или промзоны. Бренд DKC предлагает эту модель как часть серийного решения STE, совмещающее прочность, герметичность и гибкую установку.

Назначение и область применения

Корпус предназначен для установки внутри или снаружи зданий коммуникационного, промышленного и инфраструктурного оборудования: автоматических выключателей, контакторов, реле, модулей PLC, устройств защиты и других элементов систем АСУ ТП. Подходит для объектов с высокими требованиями к защите от внешних воздействий - насосных станций, тепловых пунктов, уличных щитов, железнодорожных путей, заводских участков.

Технические характеристики

• Размеры: 800×600×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, во влажном воздухе и с агрессивными средами
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: светло-серый (RAL 7035)
• Количество дверей: одна, реверсивная (можно открывать влево/вправо)
• Функциональные опции двери: застеклёная, вентилируемая, с поворотным замком (2 шт.)
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной платы
• Возможность соединения в ряд: да - несколько корпусов можно стыковать друг с другом

Совместимость и монтаж

Корпус ВхШхГ 800x600x400 мм IP66 STE, DKC допускает четыре способа установки:

• На стену - через предварительно подготовленные кронштейны или болты
• На столб - предусмотрено крепление с помощью хомутов или специальных площадок
• Напольно - на основание с возможностью фиксации анкерами
• Внутрь стены - при необходимости встраивания в нишу (требует точного проёма)

Ввод кабелей осуществляется через сплошной фланец - можно просверливать отверстия под нужный диаметр. Для многокабельного ввода рекомендуется использовать кабельные вводы дополнительно. Монтажная панель имеет перфорацию под DIN-рейки и стандартные крепления. Все детали комплектуются: корпус, дверь, панель, дверные рейки, два поворотных замка, фланец, комплект заземления с проводами.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: степень защиты IP66 исключает попадание пыли и воды под давлением; класс IK10 обеспечивает механическую устойчивость к случайным ударам; материалы имеют группу горючести Г1, снижающую риск возгорания. Климатические категории УХЛ1 и ОМ2–ОМ3 гарантируют работу в суровых условиях - от Arctic-зим до тропической влаги. Применение в сейсмоактивных районах возможно благодаря устойчивости к 9 по MSK-64.

Преимущества

• Высокая жесткость конструкции - стальная рама и усиленная панель обеспечивают долговечную нагрузку даже при тяжёлом оборудовании
• Защита IP66+IK10 - идеально для открытых площадок, где важна надёжность против осадков, песка и механических повреждений
• Реверсивная дверь - удобство обслуживания с любой стороны
• Вентилируемая и застеклённая дверь - одновременно позволяют контроль состояния внутреннего оборудования и циркуляцию воздуха
• Система заземления в комплекте - экономит время на сборке и гарантированно выполняет нормы ЭБ
• Возможность стыковки в ряд - масштабируемость системы без потери целостности защиты

Ограничения применения

Не следует применять корпус в местах постоянного прямого воздействия кислот, щелочей или растворителей - порошковое покрытие устойчиво к атмосферным факторам, но не ко всем химическим средам. Также не рекомендовано использование в помещениях с взрывоопасной средой - изделие не является взрывозащищённым. Настенная установка требует проверки несущей способности стены - вес корпуса с оборудованием может достигать более 50 кг.

Примеры использования

• Щит управления насосной станцией на автозаправке
• Распределительный пункт на железной дороге
• Автоматизированный уличный щит освещения
• Контрольный шкаф на пищевом производстве с частыми мойками
• Аппаратный комплекс в холодильном цехе с повышенной влажностью

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене или столбе - корпус рассчитан на стандартные крепёжные точки, но лучше заранее сделать разметку
• При использовании вентилируемой двери учтите направление воздушных потоков - чтобы не было забора грязи или влаги
• Для увеличенного числа кабелей используйте дополнительные кабельные вводы - оригинальный фланец легко доработается свёрлом
• При стыковке нескольких корпусов в ряд соблюдайте равномерность уровня установки - особенно важно для эргономики обслуживания
• Проверяйте плотность закрытия двери после монтажа - при наличии люфта может потребоваться регулировка замков
• Элементы заземления должны быть подсоединены к контуру заземления объекта - не доверяйте лишь контакт между корпусом и панелью
