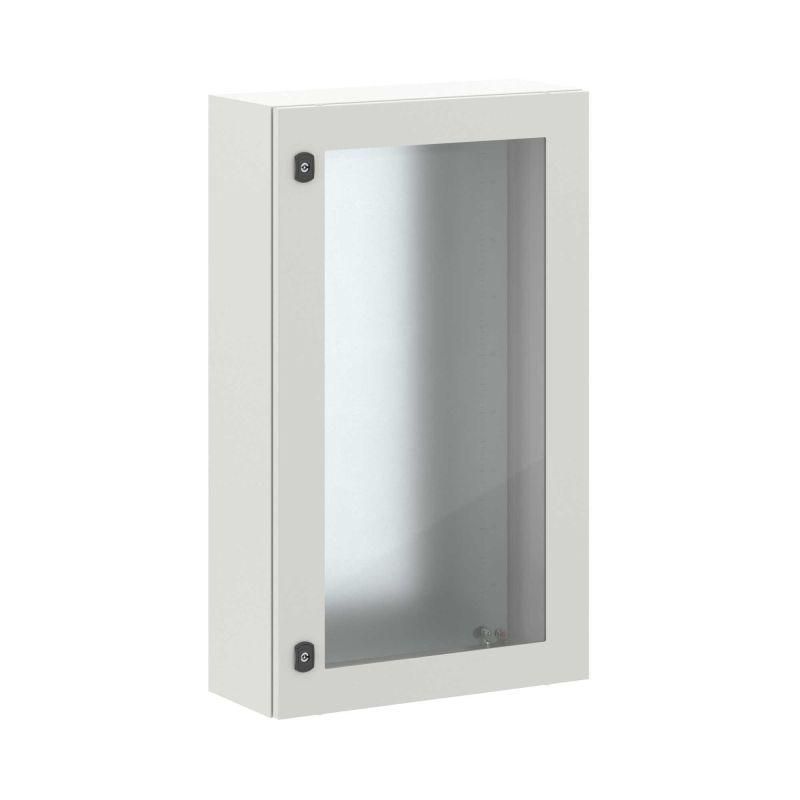

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1000x600x250 мм | R5STEX1069 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1000x600x250 мм STE, DKC - это прочный и защищённый ящик для размещения оборудования автоматизации и распределения электроэнергии. Бренд DKC и артикул r5stex1069 указывают на серию RAM block, предназначенную для жестких условий эксплуатации.

Назначение и область применения

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1000x600x250 мм STE, DKC используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей PLC, клеммников и других устройств управления. Подходит для установки как внутри помещений, так и на улице - благодаря защите IP66 и ударопрочности IK09. Применяется на промышленных объектах: заводы, насосные станции, тепловые пункты, транспортные узлы, энергообъекты. Также подходит для автономных систем связи, освещения и АСУ ТП.

Технические характеристики

• Размеры: 1000×600×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм
• Дверь: застекленная, из закаленного стекла толщиной 5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: RAL 7035 (серый каменный)
• Способ монтажа: навесной, настенный, напольный, на столб
• Функциональные возможности: соединение в ряд, возможность установки в стену

Совместимость и монтаж

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1000x600x250 мм STE, DKC совместим с любым оборудованием, которое крепится на DIN-рейках или через крепёжные отверстия на монтажной плате. Панель имеет перфорацию под стандартные крепления. Для монтажа используются предложенные в комплекте кронштейны и болты. Возможна установка на вертикальные поверхности (стена, опора), на фундамент или на столб - все варианты предусмотрены конструкцией. Каждый корпус можно соединить в ряд с другими аналогичными корпусами для формирования линейных блоков. Фланец для ввода кабеля - сплошной, позволяет организовать герметичный проход без дополнительных уплотнителей.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - исключает попадание пыли и воздействие струй воды из любого направления
• Ударопрочность IK09 - соответствие EN 50102, гарантирует сохранность внутреннего оборудования при случайных механических воздействиях
• Сейсмостойкость 9 баллов по MSK-64 - допущено к использованию в сейсмоактивных регионах
• Корпус выполнен по технологии сварки из одного листа - минимизированы точки утечки и снижена вероятность коррозии
• Комплект заземления встроен - обеспечивает надёжное соединение с контуром заземления

Преимущества

• Высокая механическая прочность: стальной корпус и толстая монтажная панель позволяют устанавливать тяжёлое оборудование без деформаций
• Прозрачная дверь - позволяет контролировать состояние оборудования без вскрытия корпуса
• Порошковое покрытие RAL 7035 - устойчиво к UV-излучению, химическим веществам и циклическим перепадам температур
• Реверсивная дверь - удобна для монтажа в ограниченном пространстве, открывается в обе стороны
• Поддержка множественных методов установки - гибкость в проектировании места размещения
• Соединение в ряд - позволяет создавать единые системы контроля без потери герметичности

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Температурный диапазон ограничен: ниже −50C и выше +50C возможны изменения свойств материала
• Стекло двери - хотя и закалённое, остаётся хрупким элементом; не рекомендовано для мест с риском целенаправленного повреждения
• Порошковое покрытие не защищает от агрессивных кислот и щелочей - при наличии таких сред требуется дополнительная защита
• Максимальная нагрузка на монтажную панель - не более 30–40 кг; при большей массе оборудования необходимо усиление конструкции

Примеры использования

• Электрощитовая на улице для управления насосами водоснабжения
• Щит автоматики на заводе для управления конвейерной линией
• Распределительный пункт на железнодорожной станции
• Контрольный шкаф для системы видеонаблюдения на открытой площадке
• Аварийный источник питания (ИБП) в холодильном комплексе

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене или столбе - они должны точно совпадать с крепёжными планками корпуса
• При установке на столб используйте дополнительно антивандальные болты - корпус легко снять без специального инструмента
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними - не менее 10 мм для теплоотвода
• При прокладке кабелей через фланец обязательно используйте кабельные вводы с уплотнением - даже при IP66 есть риск просачивания влаги через некачественно запечатанные входы
• Для обслуживания - всегда отключайте питание перед открытием двери, даже если система считается “низковольтной”
• Проверяйте плотность прилегания двери после монтажа - при необходимости регулируйте поворотные замки
