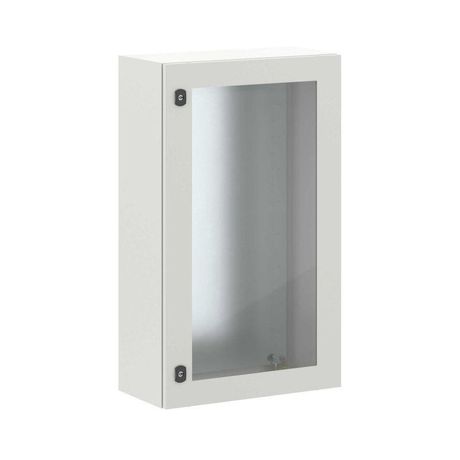

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1000x600x300 мм | R5STEX1063 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1000x600x300 мм STE, DKC - это прочный металлический ящик с застекленной дверью и внутренней монтажной платой, предназначенный для размещения оборудования автоматизации и распределения электроэнергии. Бренд DKC и артикул r5stex1063 указывают на серию RAM block, где этот корпус сочетает высокую степень защиты, устойчивость к внешним воздействиям и гибкость монтажа.

Назначение и область применения

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1000x600x300 мм STE, DKC предназначен для установки внутри или снаружи зданий, где требуется защита электронного и коммутационного оборудования от пыли, воды, механических ударов и агрессивной среды. Подходит для размещения PLC, реле, контакторов, модулей ввода-вывода, автоматических выключателей и других устройств управления. Применяется в промышленности, на объектах ЖКХ, транспорте, энергетике и на открытых площадках - например, возле насосных станций, конвейеров, распределительных щитов.

Технические характеристики

• Размеры: 1000×600×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм
• Дверь: застекленная, из закалённого стекла толщиной 5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: RAL 7035 (серый каменный)
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Фланец: один сплошной для ввода кабелей
• Сейсмостойкость: 9 баллов по шкале MSK-64

Совместимость и монтаж

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1000x600x300 мм STE, DKC совместим со всеми типами стандартных DIN-рейок и креплений для аппаратуры. Возможны следующие варианты установки:

• Навесной - на стену с помощью кронштейнов (в комплекте есть отверстия для крепления)
• На столб - через специальные проушины в нижней части корпуса
• Напольный - с использованием опорных ножек (не входят в комплект, требуются дополнительно)
• Встраивание в стену - при наличии подходящего проёма и подготовленной ниши

Корпус можно соединять в ряд - несколько единиц устанавливаются рядом друг с другом, образуя единый блок. Для этого предусмотрены технологические зазоры и совпадающие крепёжные точки. Все элементы корпуса (фланец, дверь, монтажная панель) легко демонтируются для обслуживания.

Безопасность и стандарты

Корпус соответствует требованиям европейских норм: EN 50102 (ударопрочность), IEC 60529 (IP66). Климатическое исполнение УХЛ1 гарантирует надёжную работу в холодном и влажном климате. Порошковое покрытие предотвращает коррозию даже при постоянном воздействии влаги. Закалённое стекло двери не рассыпается при разрушении - остаётся целостным, снижая риск травм. Комплект заземления обеспечивает безопасное отведение потенциала.

Преимущества

• Высокая жесткость конструкции благодаря толстому основанию (1,5 мм) и усиленной монтажной плате (2,5 мм)
• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Реверсивная дверь - удобство при ограниченном доступе с одной стороны
• Сплошной фланец исключает попадание влаги и пыли через вводы кабелей
• Порошковое покрытие устойчиво к царапинам, химическим веществам и UV-излучению
• Поддержка множественных способов монтажа - универсальное решение для любых условий

Ограничения применения

Не рекомендуется использовать корпус в местах с постоянным прямым воздействием открытого огня, а также там, где возможны взрывоопасные концентрации газов - он не является взрывозащищённым. Напольная установка требует дополнительных опор, так как в комплекте они отсутствуют. При монтаже в стену необходимо соблюдать условия вентиляции - корпус не имеет встроенных вентиляционных каналов, поэтому перегрев возможен при плотной укладке тепловыделяющих устройств. Также не следует применять в средах с агрессивными кислотами или щелочами - порошковое покрытие не рассчитано на такие нагрузки.

Примеры использования

• Щит управления конвейерной линией на пищевом заводе - установлен на столбе рядом с оборудованием
• Распределительный щит на улице для системы освещения парковки - зафиксирован на стене здания
• Автоматизация насосной станции - корпус встроен в бетонную нишу с выводом кабелей через фланец
• Центральный пункт сбора сигналов с датчиков на трубопроводе - два корпуса установлены в ряд для увеличения вместимости

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с вашими крепёжными точками. Диаметр отверстий под болты - стандартный M8–M10.
• Используйте кабельные вводы с уплотнителями - даже при IP66 лишняя герметизация продлит срок службы.
• При установке на столб или стену используйте антивибрационные прокладки - особенно важно при работе в районах с частыми ветрами или транспортной вибрацией.
• Для обслуживания - всегда отключайте питание перед открытием двери; стекло прочное, но лучше работать в перчатках.
• Если корпус используется в сыром месте - регулярно проверяйте состояние замков и уплотнителей двери. Комплект из двух поворотных замков обеспечивает надёжное запирание, но требует периодического смазывания.
• Артикул r5stex1063 - это часть серии RAM block от DKC. При заказе нескольких экземпляров убедитесь, что все имеют одинаковый номер - это гарантирует совместимость при рядной установке.
