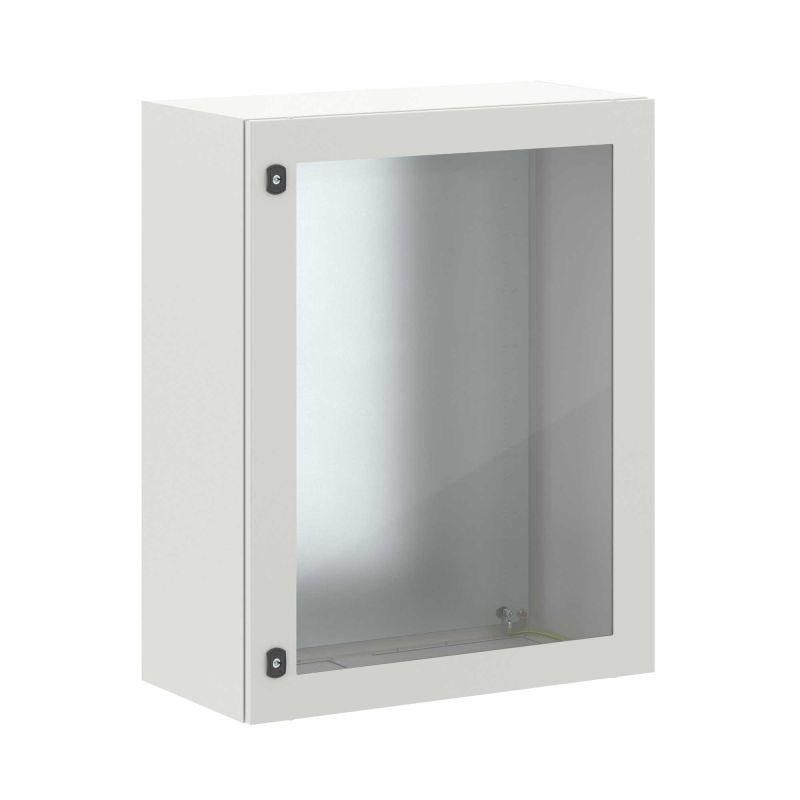

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1000x800x400 мм | R5STEX1084 DKC ДКС

Корпус навесной с монтажной панелью DKC (ДКС) r5stex1084 предназначен для защиты оборудования управления и распределения электроэнергии в условиях улицы или внутри помещения. Благодаря прочному стальному корпусу, застекленной двери и высокой степени защиты, этот корпус надежно работает даже в сложных климатических условиях.

Назначение и область применения

Корпус DKC (ДКС) r5stex1084 используется для размещения аппаратуры автоматизации, коммуникационного оборудования, устройств защиты, контакторов, модульных автоматов и других элементов электрощита. Подходит для внешней установки на опорах, стенах или площадках, а также для внутреннего монтажа в цехах, на объектах ЖКХ, энергообъектах и промышленных территориях. Применяется там, где требуется защита от пыли, воды, механических воздействий и температурных перепадов.

Технические характеристики

• Размеры: 1000×800×400 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм
• Дверь: застекленная, из безопасного закаленного стекла толщиной 5 мм
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией до 5 Дж
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - рассчитана на работу при температурах от −50C до +50C и повышенной влажности
• Группа горючести: Г1 - материал трудновоспламеняемый
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Цвет: серый RAL 7035

Совместимость и монтаж

Корпус DKC (ДКС) r5stex1084 допускает несколько способов установки:

• Настенный монтаж через предварительно подготовленные отверстия в задней стенке
• Крепление на столб или опору - предусмотрены специальные кронштейны и отверстия
• Напольная установка - возможно использование основания или анкеров
• Установка в стену - требует подготовки ниши соответствующих габаритов
• Объединение в ряд - позволяет соединять несколько корпусов друг с другом для создания единой системы

Фланцы для ввода кабеля (2 шт.) обеспечивают плотную герметизацию входящих проводов. Все крепежи и детали совместимы между собой и легко собираются без дополнительных инструментов.

Безопасность и стандарты

• Защита IP66 обеспечивает полную герметичность от пыли и направленных струй воды - идеально для открытых площадок
• Ударопрочность IK09 гарантирует сохранность внутренних компонентов при случайном ударе (например, камнем, инструментом)
• Сейсмическая устойчивость 9 баллов делает корпус подходящим для регионов с активной сейсмикой
• Исполнение УХЛ1 и ОМ2/OM3 соответствуют требованиям ГОСТ 15150 для работы в холодном и влажном климате
• Закалённое стекло двери снижает риск травм при разрушении

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,5 мм и усиленной монтажной плате 2,5 мм
• Порошковое покрытие устойчиво к коррозии, UV-лучам и химическим воздействиям
• Реверсивная дверь удобна для обслуживания с любой стороны
• Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Комплексная система заземления уже встроена - экономит время при сборке
• Поддержка множественных вариантов монтажа увеличивает универсальность решения

Ограничения применения

• Не рекомендован для постоянного погружения в воду - IP66 не является водоупорным для длительного подводного режима
• Стальной корпус имеет значительную массу - требует прочного основания при настенном монтаже
• Застекленная дверь чувствительна к острым предметам; возможны трещины при механическом давлении на стекло
• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• При использовании в районах с частыми песчаными бурями необходимо периодически проверять герметичность вводов

Примеры использования

• Щит управления насосными станциями на уличной территории
• Распределительный щит освещения на автостоянке
• Аппаратура АСУ ТП на промплощадке с открытым доступом
• Электрошкаф для сигнализации и контроля на железнодорожной станции
• Центральный пункт связи на опоре ЛЭП

Практические советы

• Перед монтажом обязательно сверьте размеры корпуса с местом установки - глубина 400 мм требует свободного пространства назад
• При креплении на столб используйте два болта на каждом кронштейне - нагрузка должна равномерно распределяться
• При проходе кабелей через фланцы применяйте термоусадочные трубки или резиновые втулки для лучшей герметизации
• Чистите стекло двери мягкой тканью - абразивы могут вызвать помутнение
• Проверьте целостность заземляющего контура после каждой установки - он критичен для безопасности
• Если корпус будет установлен рядом с источниками тепла - учтите возможность нагрева внутреннего воздуха и необходимость естественной вентиляции
