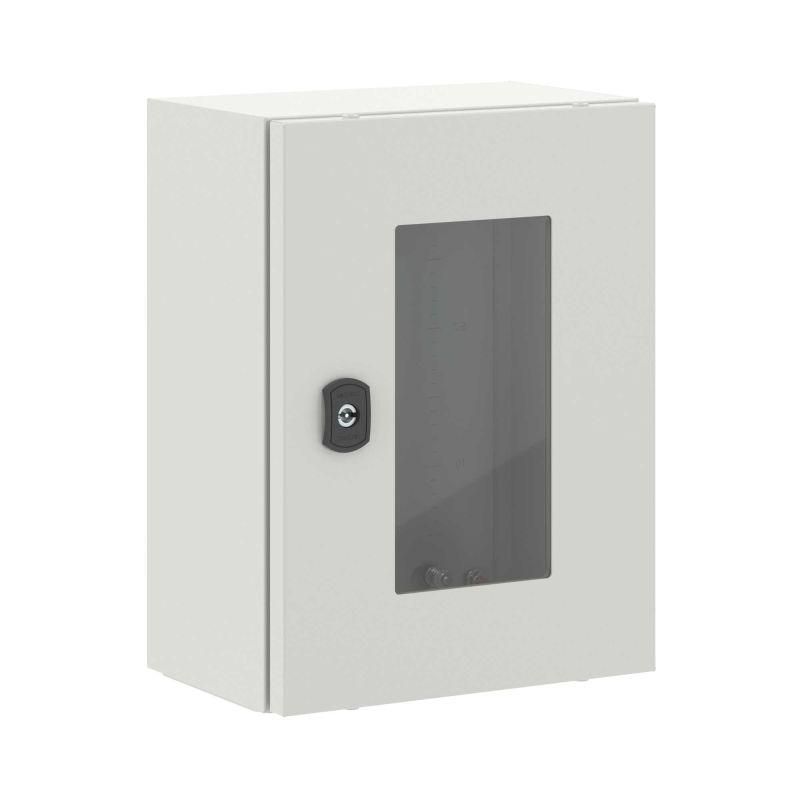

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 400x300x200 мм | R5STEX0432 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 400x300x200 мм от DKC (ДКС), артикул r5stex0432, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях повышенной запыленности, влаги и механических воздействий. Прозрачная дверь позволяет контролировать состояние устройств без вскрытия корпуса.

Назначение и область применения

Этот корпус используется для установки аппаратов автоматизации, контакторов, реле, модулей PLC, счетчиков и других элементов электрощитового оборудования. Подходит для внешней установки на столбах, стенах, опорах, а также внутри помещений. Обеспечивает защиту от осадков, пыли и случайных ударов. Часто применяется на объектах ЖКХ, энергообеспечения, промышленных площадках, транспорте и коммунальной инфраструктуре.

Технические характеристики

• Размеры: 400×300×200 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закаленного стекла толщиной 5 мм, реверсивная (можно открывать влево или вправо)
• Защита: IP66 - полностью герметична против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытых участках
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фиксация: поворотный замок, один экземпляр в комплекте
• Ввод кабеля: сплошной фланец для прохода кабелей через заднюю стенку
• Заземление: комплект с проводами уже установлен

Совместимость и монтаж

Корпус легко устанавливается любым из четырех способов: настенно, навесно, напрямую на столб или на полу. Для крепления предусмотрены подготовленные отверстия. Возможна сборка в ряд - несколько корпусов можно соединить между собой для экономии места и унификации системы. Размеры позволяют разместить оборудование шириной до 300 мм и глубиной до 180 мм. Учитывайте посадочные габариты монтажной платы - она имеет стандартные крепления под DIN-рейку и болтовые точки.

Безопасность и стандарты

• Соответствие требованиям EN 50102 (ударопрочность IK10)
• Изготовлен по нормам IEC 62208 для корпусов электротехнического оборудования
• Порошковое покрытие соответствует GOST 9.401–91
• Стекло - безопасное закалённое, не образует острых осколков
• Заземление выполнено согласно ПУЭ - контактная планка надежно соединена с корпусом

Преимущества

• Высокая жесткость благодаря однолистовой сварной конструкции - снижает риск деформаций при вибрациях
• Прозрачная дверь исключает необходимость постоянного вскрытия корпуса для контроля состояния оборудования
• Порошковое покрытие устойчиво к коррозии, царапинам и перепадам температур
• Комплексная комплектация - всё необходимое есть в наличии, не требуется доп purchases
• Поддержка нескольких вариантов монтажа делает корпус универсальным для различных условий

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификат взрывозащиты Ex
• Стальной корпус весит более 8 кг - требует прочного основания при напольной установке
• Температурный предел ниже −50C не гарантируется - возможна хрупкость стекла при крайне низких температурах
• Не рекомендовано использование в агрессивных химических средах - хотя покрытие устойчиво, длительный контакт с кислотами или щелочами может вызвать повреждение

Примеры использования

• Щит управления насосной станцией на улице
• Автоматический рубильник на столбе ЛЭП
• Распределительный пункт на территории завода
• Контрольный ящик для терморегуляторов в холодильном комплексе
• Обвязка частного дома - учет электроэнергии и защита от перегрузок

Практические советы

• Перед монтажом проверьте соответствие внутреннего объема корпуса размерам вашего оборудования - особенно важно при использовании крупных контакторов или преобразователей частоты
• При установке на столб используйте дополнительно антивандальные кронштейны - корпус рассчитан на нагрузку, но не на попытки демонтажа
• При необходимости просверлите дополнительные отверстия под кабельные вводы - фланец можно доработать, но лучше делать это заранее перед окраской
• Чистку стекла выполняйте мягкой тряпкой и слабым мыльным раствором - ацетон и другие органические растворители могут помутнить поверхность
• Артикул r5stex0432 совместим с другими изделиями серии RAM block - все комплектующие (замки, фланцы, панели) имеют единые стандартизованные крепления
