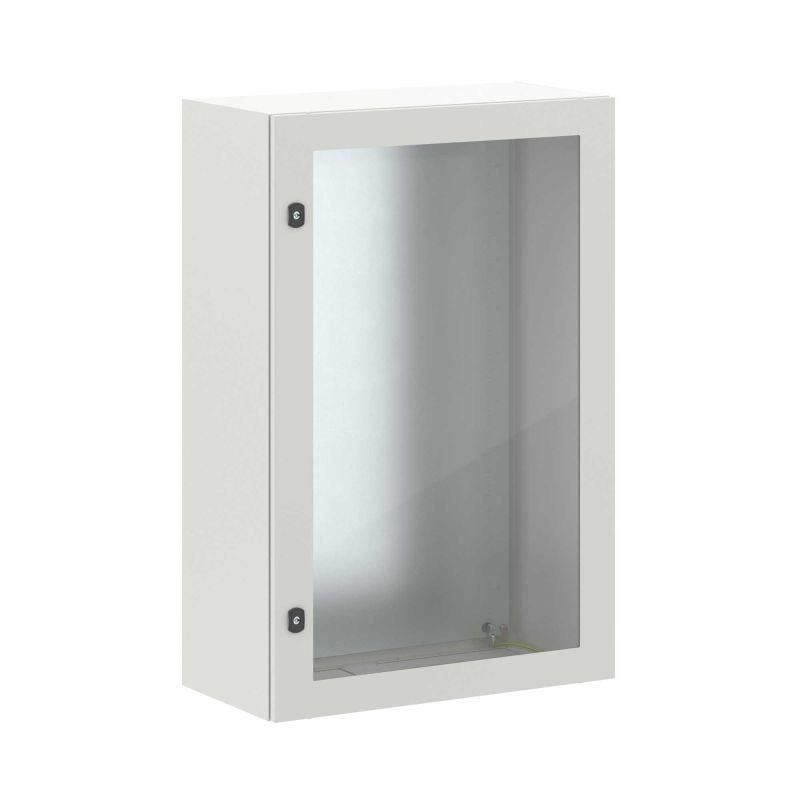

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 1200x800x400 мм | R5STEX1284 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 1200x800x400 мм от DKC - прочный металлический кожух с внутренним креплением оборудования, подходящий для улицы и внутри помещений. Артикул r5stex1284 используется там, где важна надежная защита от внешних воздействий и удобство обслуживания.

Назначение и область применения

Этот корпус предназначен для размещения аппаратуры управления, коммуникационного оборудования, автоматических выключателей, контакторов и других элементов систем автоматизации и распределения энергии. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, производства и связи. Благодаря высокой степени защиты и ударопрочности применяется в условиях повышенной запыленности, сырости, перепадов температур и механических нагрузок.

Технические характеристики

• Размеры: 1200×800×400 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 2,5 мм, жестко закреплена внутри
• Дверь: прозрачная, из закаленного стекла толщиной 5 мм, реверсивная (можно открывать влево или вправо)
• Защита: IP66 - полностью герметична против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при минус 40C до +40C, во влажном воздухе и на открытых площадках
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фиксация: два поворотных замка, две сплошные фланцевые планки для ввода кабелей
• Заземление: комплект проводов и клеммы в комплекте

Совместимость и монтаж

Корпус легко монтируется любым способом: на стену, на столб, на полу или в нишу. Для этого предусмотрены подготовленные места для крепежа. Возможна установка нескольких корпусов в один ряд - они соединяются между собой без потери герметичности. Прозрачная дверь обеспечивает доступ ко всем устройствам без вскрытия корпуса. Каждый корпус имеет собственный комплект заземления; допускается подключение внешнего контура через фланцы.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (корпуса для электротехнических изделий)
• Изготовлен по нормам IEC 60529 (классификация степеней защиты IP)
• Ударопрочность соответствует EN 50102 (IK10)
• Климатические условия соответствуют ГОСТ 15150
• Порошковое покрытие устойчиво к коррозии и UV-излучению

Преимущества

• Высокая механическая прочность благодаря стали 1,5 мм и IK10
• Прозрачная дверь позволяет контролировать состояние оборудования без открытия корпуса
• Порошковое покрытие гарантирует долгую службу даже при постоянном воздействии осадков и химически активной среды
• Монтажная панель толщиной 2,5 мм выдерживает значительную массу оборудования
• Реверсивная дверь снижает необходимость учета направления открывания при проектировании расположения
• Поддерживается вертикальная и горизонтальная сборка в ряд - идеально для масштабирования систем

Ограничения применения

• Не предназначен для длительного пребывания под прямыми струями воды под давлением выше уровня IP66
• Стекло двери не рассчитано на удары острыми предметами - возможны трещины при попадании камней или инструментов
• Не рекомендовано использование в местах с частыми взрывными опасностями или наличием легковоспламеняющихся газов - класс защиты не соответствует ATEX
• При установке в стену требуется предварительно сделать углубление, достаточное для глубины корпуса (400 мм)

Примеры использования

• Щитовая на улице для управления насосным оборудованием в канализационной станции
• Распределительный щит на опоре ЛЭП с автоматическими выключателями и счетчиками
• Центральный пункт управления конвейера на пищевом заводе
• Аксессуарный ящик для PLC и модулей вагона метро
• Автоматический контроль освещения на парковке или в тоннеле

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене или столбе шагу крепежа корпуса - он совпадает с типовым решением DKC RAM block
• При использовании в холодном климате учтите, что стекло становится более хрупким ниже –30C - избегайте механических ударов зимой
• Для лучшей теплоотдачи при большой плотности оборудования используйте дополнительные вентиляционные решётки - хотя корпус уже имеет вентилируемую дверь, она не заменяет принудительную вентиляцию при тепловыделении >500 Вт
• При групповой установке нескольких корпусов в ряд следите за целостностью уплотнителей между соседними единицами - потеря герметичности возможна при некорректной затяжке болтов
• Обязательно подсоединяйте заземляющий провод к корпусу перед первым включением - комплект есть, но часто забывают использовать
