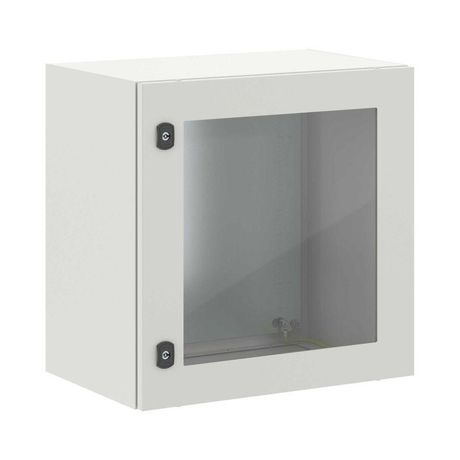

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 600x600x400 мм | R5STEX0664 DKC ДКС

Корпус навесной с монтажной панелью DKC (ДКС) r5stex0664 предназначен для защиты оборудования управления и распределения электроэнергии в условиях улицы и внутри помещений. Благодаря прочному стальному корпусу, застекленной двери и высокой степени защиты, этот корпус надежно работает даже в сложных климатических условиях.

Назначение и область применения

Корпус DKC (ДКС) r5stex0664 используется для размещения аппаратуры автоматизации, коммуникационного оборудования, модулей PLC, контакторов, предохранителей и других элементов электрощита. Подходит для внешней установки на опорах, стенах, столбах, а также для внутреннего монтажа в цехах, на объектах ЖКХ, энергообъектах и промышленных площадках. Применяется там, где требуется защита от пыли, воды, механических воздействий и вандальных действий.

Технические характеристики

• Размеры: 600×600×400 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, однодверная, реверсивная, со стеклом толщиной 5 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией до 5 Дж
• Климатические условия: УХЛ1, ОМ2, ОМ3 - холодный и влажный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Корпус DKC (ДКС) r5stex0664 можно устанавливать несколькими способами:

• На вертикальную поверхность - настенный монтаж через отверстия в задней стенке
• На столбы и опоры - благодаря наличию креплений для болтовых соединений
• На полу - возможно при использовании базовой платформы или анкеровки
• Внутрь стены - требует подготовки ниши соответствующих габаритов

Элементы корпуса совместимы между собой: возможна сборка в ряд нескольких единиц для создания протяжённых щитовых решений. Для этого предусмотрено специальное соединение по боковым сторонам. Каждый корпус имеет готовые места для ввода кабелей - установлен сплошной фланец с возможностью последующего сверления.

Безопасность и стандарты

• Защита IP66 обеспечивает работу в условиях дождя, песка, грязи и паровых выбросов
• Ударопрочность IK09 снижает риск повреждения при случайном ударе инструментом или предметом
• Сейсмическая устойчивость позволяет использовать корпус в регионах с повышенной сейсмической активностью
• Порошковое покрытие устойчиво к коррозии, UV-излучению и перепадам температур
• Закалённое стекло двери не трескается при нагрузке и безопасно при разрушении

Преимущества

• Высокая жесткость конструкции - стальной корпус сохраняет форму при длительной эксплуатации
• Интегрированная монтажная панель - исключает необходимость самостоятельной установки планки
• Реверсивная дверь - удобство обслуживания с любой стороны
• Прозрачная дверь - возможность визуального контроля состояния оборудования без вскрытия
• Комплексная комплектация - всё необходимое уже в наличии: замки, заземление, фланец, рейки

Ограничения применения

• Не рекомендован для постоянного погружения в жидкости - IP66 не гарантирует герметичность при затоплении
• Подходит для рабочих температур от -40C до +40C; экстремальные значения ниже указанного диапазона требуют проверки условий эксплуатации
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами - следует избегать царапин при монтаже
• Не является взрывозащищённым - нельзя применять во взрывоопасных средах без дополнительной защиты

Примеры использования

• Щит управления насосными станциями на уличной установке
• Распределительный пункт на линии освещения дорог
• Автоматический щит управления конвейером на заводе
• Аварийный источник питания (АИП) в подвале с высокой влажностью
• Центральный контроллер системы видеонаблюдения на фасаде здания

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене или столбе - они должны точно совпадать с крепёжными точками корпуса
• При установке на столб используйте металлический хомут подходящего диаметра - корпус весит более 20 кг
• При проходе кабелей через фланец применяйте кабельные вводы с уплотнением - это повысит степень защиты
• Не забудьте выполнить заземление по комплекту - медный провод уже есть, достаточно подсоединить к контуру
• Чистите стекло двери мягкой тканью - агрессивные средства могут повредить поверхностное покрытие
• При необходимости удлинения монтажной панели - допускается её частичная доработка, но без потери целостности заземления
