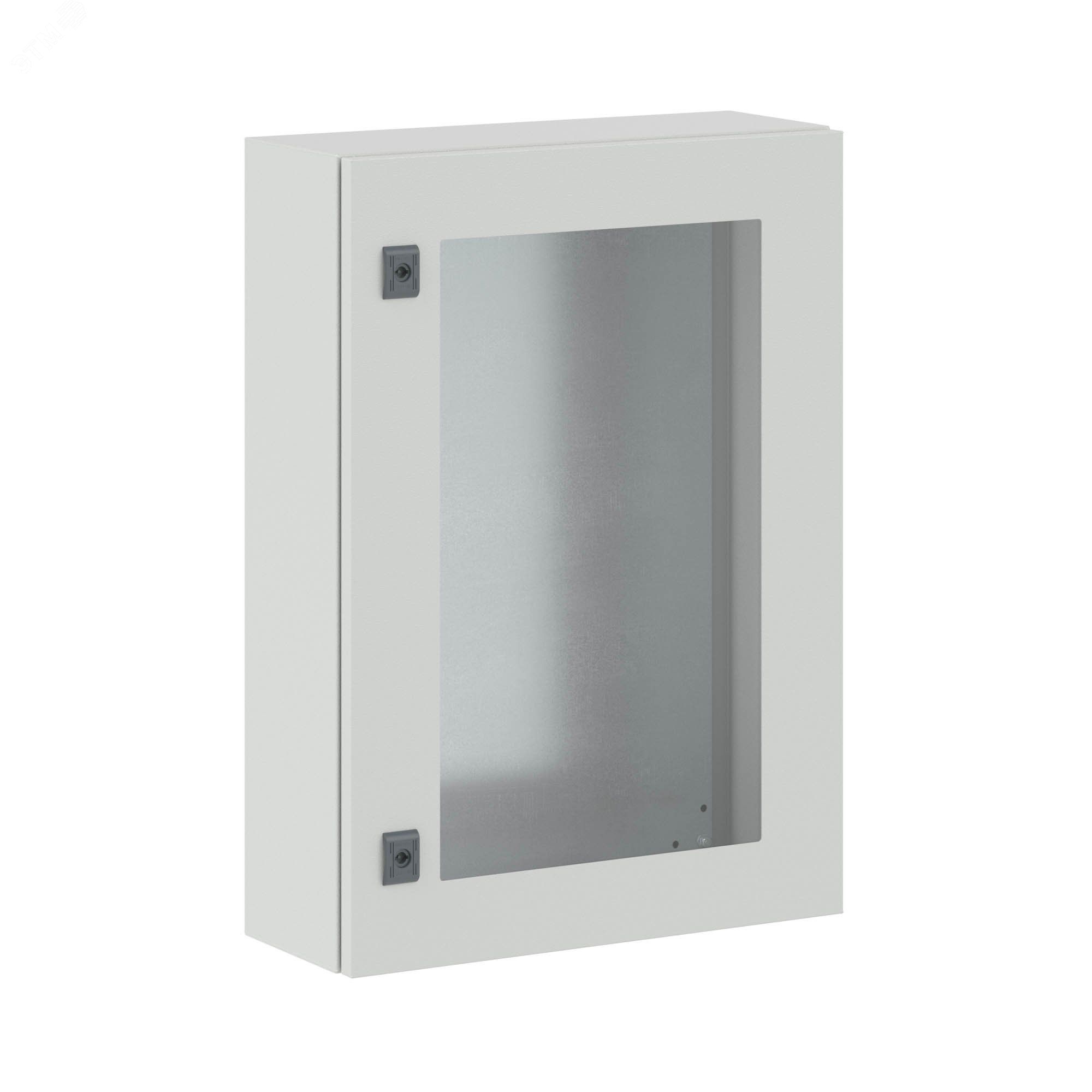

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 700x500x200 мм | R5STEX0752 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 700x500x200 мм от DKC - надёжный щит для наружной и внутренней установки оборудования управления и распределения электроэнергии. Артикул r5stex0752 соответствует требованиям ГОСТ Р 50827.3-2009 и предназначен для работы в условиях повышенной запылённости, влаги и механических воздействий.

Назначение и область применения

Корпус используется для размещения аппаратов автоматизации, контакторов, реле, модулей ввода-вывода, устройств защиты и других элементов электрощита. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленного производства. Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия щита.

Технические характеристики

• Габариты: 700×500×200 мм (Ш×В×Г)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм, реверсивная
• Защита: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замки: два поворотных механизма для надёжного запирания
• Фланец: один сплошной для ввода кабелей
• Заземление: комплект с проводами встроен
• Стандарт: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус r5stex0752 совместим со всеми типами стандартных DIN-рейок и клеммных блоков. Возможна установка несколькими способами: настенная, навесная, напольная, на столб или встроенный вариант в стену. Элементы можно соединять в ряд для создания длинных секций. Для монтажа используются предварительно подготовленные отверстия и кронштейны. Крепление на столбе требует дополнительных хомутов или площадок - они не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ Р 50827.3-2009. Степень защиты IP66 гарантирует работу в условиях дождя, песка и технологической пыли. Ударопрочность IK10 защищает от случайных ударов инструментом или предметами. Сейсмостойкость до 9 баллов по шкале MSK-64 делает корпус пригодным для регионов с повышенной сейсмической активностью. Горючесть материала класса Г1 снижает риск распространения огня.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа металла - минимизирует деформацию при вибрациях
• Прозрачная дверь из закалённого стекла - безопасна, не желтеет, легко моется
• Порошковое покрытие устойчиво к коррозии, UV-лучам и перепадам температур
• Реверсивная дверь - удобна при ограниченном пространстве вокруг щита
• Встроенные заземляющие провода исключают необходимость самостоятельного подключения
• Сплошной фланец обеспечивает плотную герметизацию кабельных вводов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Климатическое исполнение УХЛ2 допускает минимальную температуру −40C; ниже этого значения требуется дополнительный обогрев
• Комплектация некомплектная - отсутствуют DIN-рейки, автоматы, кабели и другие внутренние устройства
• Не рекомендовано использование в средах с агрессивными химикатами (например, кислотами, растворителями)
• Порошковое покрытие может повредиться при грубом обращении - не использовать для частых демонтажей без осторожности

Примеры использования

• Электрощит наружного освещения на автостоянке
• Управление насосной станцией в водопроводе
• Автоматизация конвейера на пищевом производстве
• Распределительный пункт на железной дороге
• Щит управления HVAC-системой на крыше здания

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны точно совпадать с поверхностью установки
• Для ввода кабелей используйте резиновые или пластиковые втулки - они сохранят герметичность и защитят изоляцию
• При установке на столб убедитесь, что основание прочное и не подвержено вибрациям от проезжающего транспорта
• Частые открывания двери не влияют на срок службы замков - но не применяйте силу при закрывании
• При необходимости увеличить глубину щита - можно комбинировать несколько корпусов r5stex0752 в ряд
• Обязательно подсоедините заземляющий провод к контуру заземления объекта - даже при наличии встроенного комплекта
