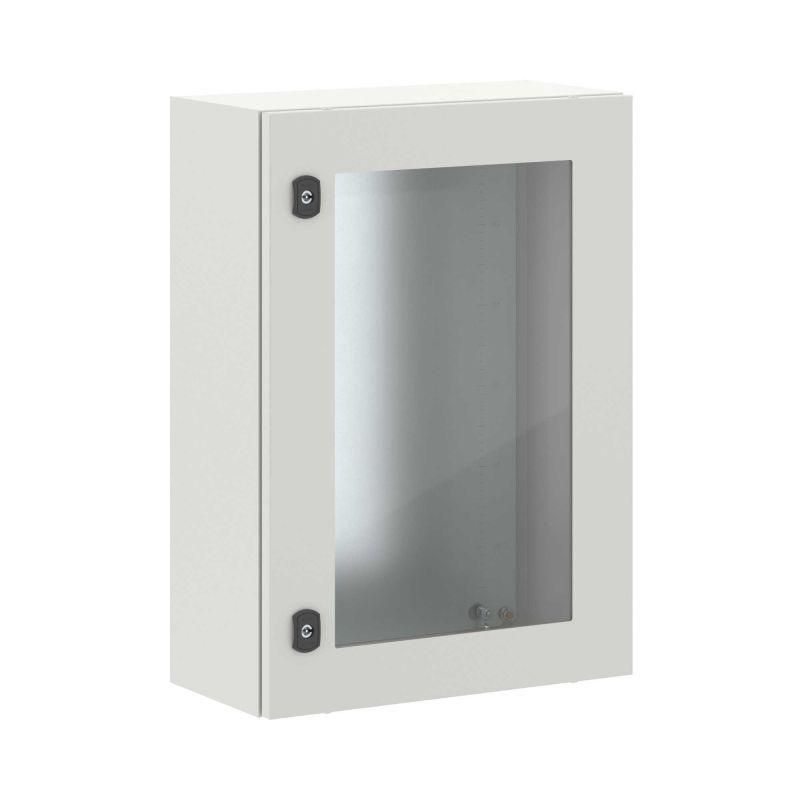

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 700x500x250 мм | R5STEX0759 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 700x500x250 мм от DKC (ДКС), артикул r5stex0759, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств: контакторов, реле, модулей автоматики, счетчиков, коммуникационных интерфейсов. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергоносителей, транспорта и промышленных линиях. Благодаря прочному корпусу и застекленной двери позволяет контролировать состояние оборудования без вскрытия.

Технические характеристики

• Размеры: 700×500×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, одностворчатая, толщина стекла 5 мм, закалённое безопасное стекло
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозагасаемые материалы
• Цвет: серый RAL 7035
• Способ монтажа: навесной, на столб, настенный, напольный
• Функциональность: возможность соединения в ряд нескольких корпусов

Совместимость и монтаж

Корпус легко монтируется любым из указанных способов: на вертикальную опору, стену или основание. Для крепления предусмотрены подготовленные отверстия. Каждый корпус имеет сплошной фланец для ввода кабелей - можно использовать гильзы, вводы или муфты. Монтажная панель крепится болтами внутри корпуса и рассчитана на оборудование массой до 20 кг. Возможна сборка в ряд - несколько корпусов можно соединить между собой для экономии места и унификации трассировки.

Безопасность и стандарты

• Защита от доступа посторонних: запирающаяся дверь с двумя поворотными замками
• Комплект заземления включает медные провода и клеммы - соответствует требованиям ПУЭ
• Соответствие нормам: EN 50102 (ударопрочность), IEC 60529 (IP66), GOST R 51317
• Изоляция всех элементов исключает риск возникновения искр внутри корпуса

Преимущества

• Высокая механическая прочность благодаря однолистовой сварной конструкции - минимизирует деформацию при вибрациях
• Атмосферостойкое порошковое покрытие предотвращает коррозию даже при постоянном воздействии влаги и перепадах температур
• Прозрачная дверь снижает необходимость частого открывания - продлевает срок службы уплотнителей и механизмов
• Монтажная панель из оцинкованной стали устойчива к окислению и удобна для крепления DIN-рейки
• Комплексная комплектация - всё необходимое есть в наличии, не требуются доп purchases

Ограничения применения

• Не рекомендовано применение в средах с химически активными парями (например, кислотные выбросы, растворители)
• Стальная конструкция весит более 15 кг - требуется помощь при установке
• Порошковое покрытие не устойчиво к острым предметам - возможны царапины при грубом обращении
• Стекло хоть и закалённое, но остаётся хрупким - недопустимы удары по нему твёрдыми инструментами
• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)

Примеры использования

• Щит управления насосной станцией на уличной площадке
• Распределительный щит на железнодорожной платформе
• Автоматический пункт контроля освещения в парковой зоне
• Контрольный шкаф на конвейере пищевого производства
• Объединённая система из двух корпусов r5stex0759 для PLC + питание в одном месте

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с вашими крепёжными точками
• При использовании в сырых местах обязательно используйте терморегулятор или нагреватель для предотвращения конденсата
• При соединении корпусов в ряд соблюдайте минимальный зазор 10–15 мм между соседними изделиями для теплоотвода
• При работе с кабелями через фланец применяйте вводы с уплотнением - это сохраняет степень защиты IP66
• Чистите стекло мягкой тканью без абразивов - чтобы не поцарапать поверхность
• Проверяйте затяжку замков ежегодно - особенно после зимнего периода
