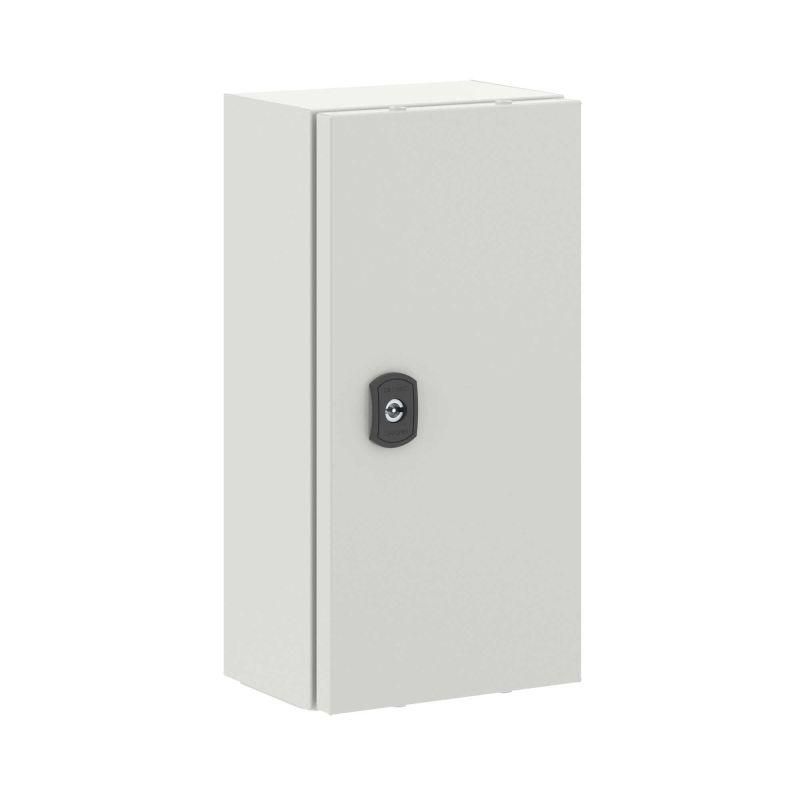

Корпус навесной STE с М/П ВхШхГ 400x200x150 мм | R5STE0421 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 400x200x150 мм от DKC (ДКС), артикул r5ste0421, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Корпус используется для монтажа аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электросистем. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетике, транспорте и промышленном оборудовании. Благодаря защите IP66 и ударопрочности IK10, корпус выдерживает запыленность, брызги воды, механические удары и перепады температур.

Технические характеристики

• Размеры: 400×200×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозагасаемые материалы
• Цвет: серый (RAL 7035)
• Тип покрытия: порошковая окраска - устойчивая к царапинам и химическим воздействиям
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса
• Защита двери: застекленная, вентилируемая - видимость внутреннего состояния + естественная вентиляция
• Фланец: сплошной, для ввода кабелей
• Крепление: настенное, напольное, на столб, встраивание в стену
• Возможность соединения в ряд: да - можно собирать несколько корпусов рядом без потери целостности защиты

Совместимость и монтаж

Корпус легко монтируется на любую вертикальную поверхность: бетонную стену, металлический столб, деревянную опору. Для этого используются предварительно подготовленные отверстия и кронштейны. Монтажная панель крепится внутри корпуса болтами - её можно демонтировать для удобства сборки. Кабели заводятся через сплошной фланец, который плотно закрывается после прокладки. Соединение нескольких корпусов в ряд возможно благодаря совпадению габаритов и сохранению степени защиты IP66 между соседними ами. Наличие реверсивной двери позволяет выбрать направление открывания в зависимости от места установки.

Безопасность и стандарты

• IP66 - соответствие IEC 60529
• IK10 - соответствие EN 50102
• Сейсмостойкость 9 баллов - соответствует требованиям к оборудованию в сейсмоактивных регионах
• Климатические классы УХЛ1, ОМ2, ОМ3 - подходят для условий России и стран СНГ
• Горючесть Г1 - материал не распространяет пламя

Преимущества

• Высокая прочность: корпус изготовлен из одного листа стали методом точечной сварки - минимум швов, максимальная жесткость
• Интеллектуальная система вентиляции: застекленная и одновременно вентилируемая дверь снижает риск конденсата и перегрева
• Удобство обслуживания: двойной доступ - передний через основную дверь, задний через вторую дверцу
• Адаптивность: возможность установки в любом положении - на стене, столбе, полу или в нишу
• Долговечность: порошковое покрытие не трескается, не выгорает и не требует периодической покраски

Ограничения применения

• Не рекомендовано для постоянного погружения в воду - IP66 не гарантирует длительное пребывание под водой
• Подходящий рабочий диапазон температур ограничен климатическими классами; при экстремальных ниже -40C требуется проверка спецификации
• Объем корпуса мал - не подходит для крупногабаритных устройств типа частотных преобразователей или больших щитов
• Застекленная дверь чувствительна к механическому воздействию - возможны трещины при сильных ударах острыми предметами

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматизация системы освещения парковки
• Контрольный щит на заводе с повышенным уровнем пыли
• Сборка в ряд нескольких корпусов для распределения сигналов в трубопроводной сети

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с типом крепежа (болты M8–M10 обычно достаточны)
• При использовании в сыром климате обязательно используйте комплект заземления, входящий в поставку
• При соединении корпусов в ряд оставляйте минимальный зазор 5 мм между ними для теплообмена
• При установке на столб используйте дополнительно антивандальные крепления - корпус имеет хорошую ударопрочность, но не против взлома
• Порошковое покрытие не требует ухода, но при наличии грязи протирайте мягкой тканью - не применяйте растворители!
• Длина кабелей должна позволять свободно выводить их через фланец без перегиба - радиус изгиба не менее 5D
