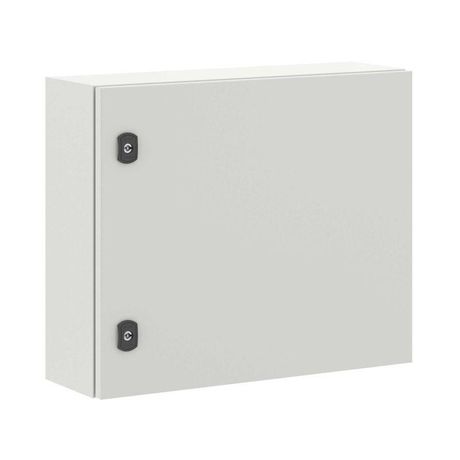

Корпус навесной STE с М/П ВхШхГ 500x600x200 мм | R5STE0562 DKC ДКС

Корпус навесной с монтажной панелью 500x600x200 мм IP66 от DKC (ДКС), артикул r5ste0562, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях улицы, производства или других сред с повышенными требованиями к защите.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и другого вторичного оборудования. Подходит для внешних и внутренних объектов: насосных станций, тепловых пунктов, промышленных линий, энергообъектов, уличных щитов управления. Благодаря степени защиты IP66 и ударопрочности IK10, корпус выдерживает воздействие воды под давлением, пыли, механических ударов и перепадов температур.

Технические характеристики

• Размеры: 500×600×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметизация от пыли и струй воды под давлением
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый (RAL 7035)
• Конструкция: единый сварной лист металла - минимизирует деформацию и усиливает жесткость

Совместимость и монтаж

Корпус навесной с монтажной панелью 500x600x200 мм IP66 можно устанавливать несколькими способами:

• На вертикальную поверхность (стена) - через предварительно подготовленные крепёжные отверстия
• На опорный столб - предусмотрено специальное крепление
• На пол - возможно благодаря прочному основанию и наличию нижнего фланца
• В ряд - несколько корпусов можно соединить между собой для формирования цепочки щитов

Фиксация осуществляется с помощью болтов и гаек, входящих в комплект. Для доступа к оборудованию - реверсивная дверь открывается в обе стороны. На двери установлены два поворотных замка и запирающий механизм. Все элементы сборки совместимы с типовой монтажной панелью 500x600 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических изделий в условиях открытого воздуха. Сертифицировано по нормам IEC 62208 (для корпусов распределительных устройств) и EN 62208. Высокая степень защиты IP66 исключает попадание пыли и воды внутрь даже при мощном струйном орошении. Климатические классы УХЛ1 и ОМ2–ОМ3 обеспечивают работу при температурах от −40C до +40C и влажности до 95%. Наличие комплекта заземления гарантирует безопасное отведение потенциала.

Преимущества

• Высокая механическая прочность: сварная конструкция из одного листа снижает риск деформаций и протечек
• Защита от коррозии: порошковое покрытие RAL 7035 устойчиво к UV-лучам, химическим веществам и перепадам температур
• Гибкий монтаж: возможность установки на стену, столб, пол - адаптация под любые условия площадки
• Застекленная и вентилируемая дверь: позволяет контролировать состояние внутри без вскрытия, одновременно обеспечивая теплоотдачу
• Сплошной фланец для ввода кабелей: упрощает герметизацию и исключает необходимость доработки после монтажа

Ограничения применения

• Не рекомендован для постоянного погружения в воду - IP66 не является для длительного подводного режима
• Максимальная рабочая температура - +40C; при более высоких значениях требуется принудительное охлаждение
• Порошковое покрытие чувствительно к острым механическим повреждениям - нельзя использовать в местах с частыми контактами с транспортом или тяжёлым оборудованием
• Общий вес корпуса с панелью около 25–30 кг - требует двух человек при установке

Примеры использования

• Щит управления насосной станцией на улице
• Автоматический пункт контроля освещения в парке
• Распределительный щит на промышленном конвейере
• Центральный щит связи на железнодорожной платформе
• Аппаратура АСКУЭ в многоквартирном доме, смонтированная на столбе

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене/столбе и размеры корпуса - допуск +-2 мм
• При использовании вентилируемой двери убедитесь, что воздушный поток не будет заблокирован другими предметами
• Для кабельного ввода используйте только подходящие кабельные вводы с уплотнителем - они должны плотно прилегать к фланцу
• При группировке нескольких корпусов r5ste0562 в ряд соблюдайте минимальный зазор 100 мм между соседними устройствами для обслуживания
• Проверяйте целостность заземляющего контура перед первым включением - провода заземления уже есть в комплекте, но необходимо правильно подсоединить их к контурной сети
• При необходимости замены двери - она реверсивная, поэтому легко меняет направление открывания без замены деталей
